XC6206P132MR یک رگولاتور CMOS سه‌پایه برای ایجاد خروجی ثابت 1.3 ولت است. مدل MR در بدنهٔ SOT-23 ارائه می‌شود و برای ریل تغذیهٔ کوچک روی برد قابل بررسی است.
مشخصات فنی XC6206P132MR
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل | XC6206P132MR |
| سازنده | Torex |
| خروجی نامی | 1.3 V ثابت |

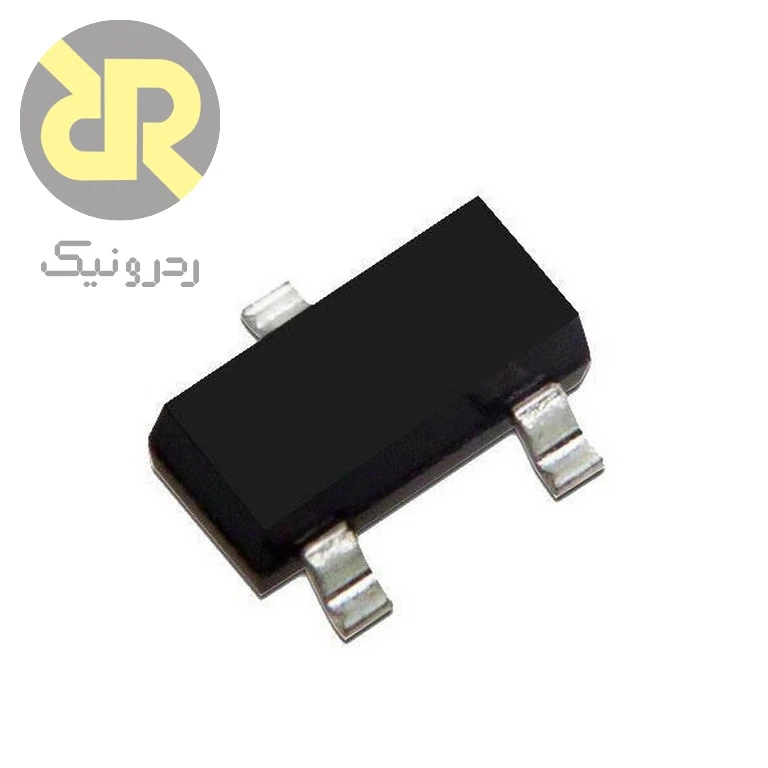

| پکیج | SOT-23 |
| حد بالای ولتاژ کاری خانواده | 6 V؛ همراه با حاشیهٔ افت ورودی |
عملکرد و قابلیت‌ها

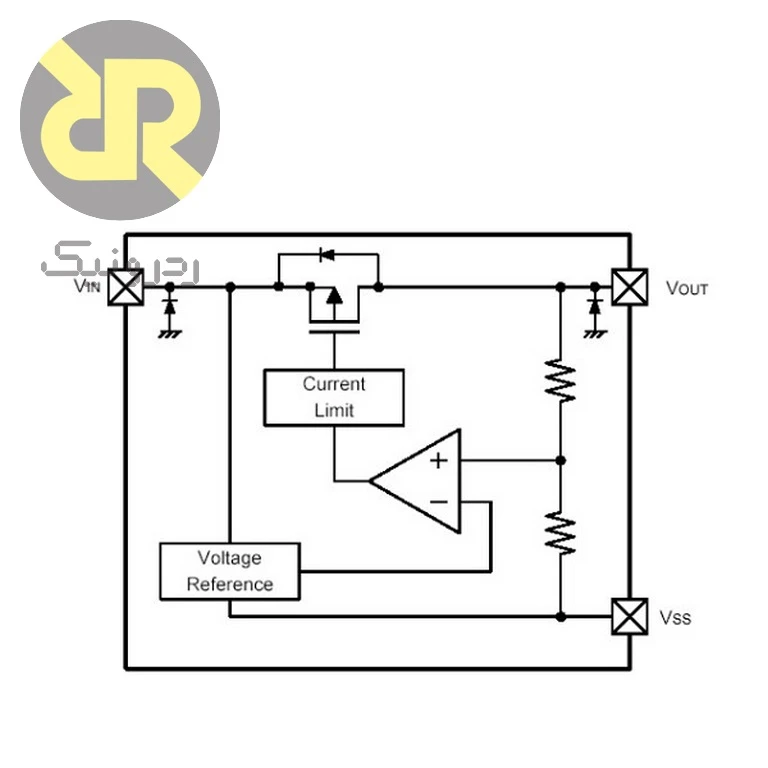

خروجی با شبکهٔ داخلی تعیین شده است و نیازی به تقسیم ولتاژ خارجی ندارد. جریان مصرفی و توان تلف‌شده در طراحی یک مدار باتری‌خور باید همراه با جریان بار محاسبه شوند.
کاربردهای مناسب
برای تغذیهٔ مصرف‌کننده‌ای که به ریل 1.3 ولت نیاز دارد، این مدل در صورت تطبیق جریان و تلرانس ولتاژ قابل بررسی است. برای سنجش عملکرد، جریان لحظه‌ای مصرف‌کننده را نیز اندازه‌گیری کنید.
نکات طراحی و استفاده
مرجع زمین در SOT-23، پایهٔ 1؛ خروجی پایهٔ 2 و ورودی پایهٔ 3 است. فوت‌پرینت را با همین مدل تطبیق دهید.
ظرفیت جریان و افت ولتاژ اعلام‌شده برای نسخهٔ 3 V را به این نسخه تعمیم ندهید. انتخاب بار و خازن باید با جدول و مدار مربوط به ولتاژ خروجی انجام شود.
