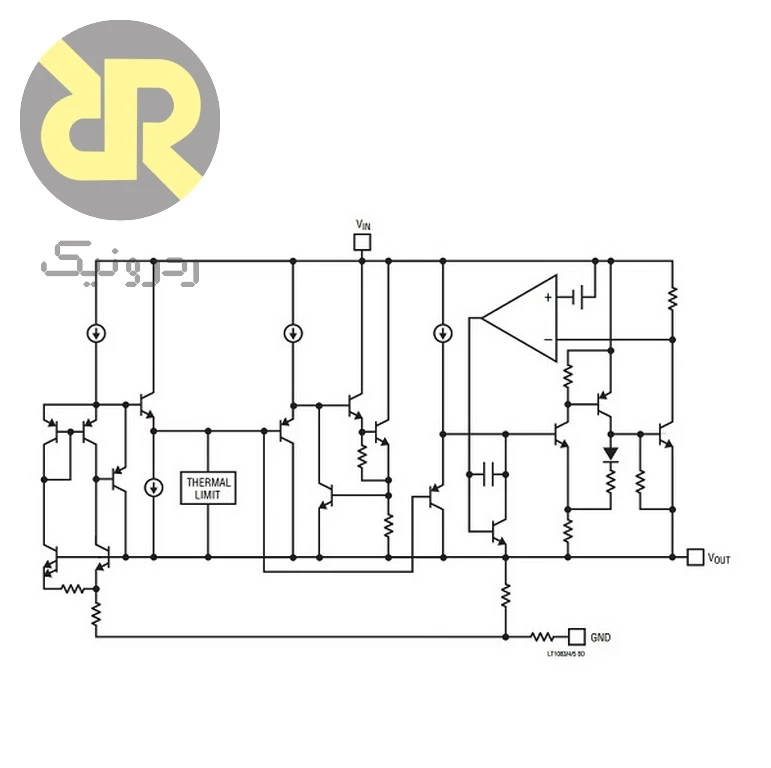

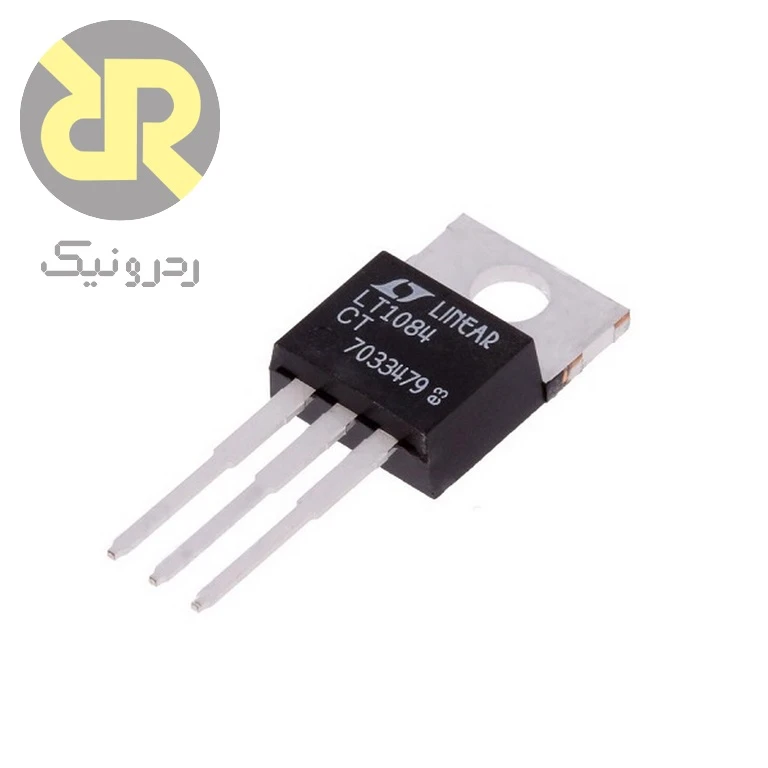

LT1084CT رگولاتور خطی قابل تنظیم با ظرفیت جریان ۵ آمپر است. این مدل برای ساخت یک ریل پرجریان به کار می‌رود؛ جریان قابل استفاده باید با تلفات و خنک‌کاری تطبیق داده شود.
مشخصات فنی LT1084CT
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل | LT1084CT |
| سازنده | Analog Devices |
| نوع | LDO؛ خروجی قابل تنظیم |
| ظرفیت جریان | تا 5 A با شرایط حرارتی مناسب |
| افت ورودی نسبت به خروجی | حداکثر 1.5 V در جریان نامی، مطابق شرایط دیتاشیت |
| پکیج CT | TO-220 |
| خازن خروجی پایهٔ طراحی | حداقل 10 µF؛ نوع و ESR طبق دیتاشیت |
عملکرد و قابلیت‌ها
خروجی با شبکهٔ مقاومت روی پایهٔ ADJ تنظیم می‌شود. کاهش افت ولتاژ نسبت به رگولاتورهای خطی متداول، امکان استفاده از حاشیهٔ ورودی کمتر را فراهم می‌کند؛ در عین حال، هر افزایش اختلاف ولتاژ مستقیماً تلفات را بالا می‌برد.
کاربردهای مناسب
سازنده این خانواده را برای رگولاتورهای خطی پرجریان معرفی می‌کند. کاربرد در یک منبع قابل تنظیم باید پس از بررسی جریان بار و توان هیت‌سینک انتخاب شود.
نکات طراحی و استفاده
مثلاً اختلاف 3 V در جریان 5 A تقریباً 15 W گرما ایجاد می‌کند؛ ظرفیت نامی جریان به معنی امکان استفاده بدون هیت‌سینک نیست.
مقاومت‌ها و اتصال ADJ را نزدیک قطعه قرار دهید و افت ولتاژ مسیر خروجی تا بار را در تنظیم نهایی لحاظ کنید.
