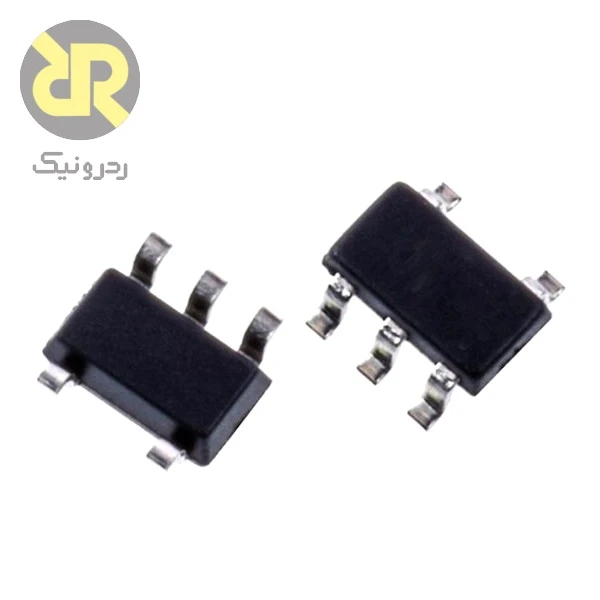

LP2985 در نسخهٔ ۳٫۳ ولت، یک رگولاتور LDO کم‌جریان با کنترل خاموشی است. دیتاشیت فعلی مشخصات تراشهٔ قدیمی و جدید را جداگانه ارائه می‌کند؛ هنگام طراحی یا جایگزینی باید نسخهٔ قطعهٔ تأمین‌شده مشخص باشد.
مشخصات فنی LP2985
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل | LP2985 |
| سازنده | Texas Instruments |
| خروجی این محصول | 3.3 V ثابت، مطابق توضیح کوتاه |
| ظرفیت جریان | تا 150 mA با شروط حرارتی |
| نوع | LDO با پایهٔ خاموشی |
| نکتهٔ نسخه | مقادیر افت و شرایط خازن در نسل‌های تراشه متفاوت است |
عملکرد و قابلیت‌ها
فعال‌سازی خروجی از طریق پایهٔ کنترل انجام می‌شود. برای انتخاب حاشیهٔ ورودی، مقدار افت مربوط به نسل واقعی و جریان مورد نیاز باید بررسی شود؛ اعداد دو جدول دیتاشیت قابل جایگزینی با یکدیگر نیستند.
کاربردهای مناسب
برای ریل ۳٫۳ ولت یک دستگاه قابل حمل، می‌توان این مدل را پس از بررسی جریان راه‌اندازی، نویز و نسخهٔ قطعه انتخاب کرد.
نکات طراحی و استفاده
خازن خروجی و ESR آن را با دستور پایداری نسل همان تراشه تطبیق دهید. پایداری سرامیکی یک نسخه را به همهٔ قطعات قدیمی تعمیم ندهید.
پسوند کامل سفارش را پیش از مونتاژ کنترل کنید؛ ظرفیت مؤثر خازن و رفتار خروجی در خاموشی باید با مدار واقعی بررسی شود.
