MIC5528 در نسخهٔ ۳٫۳ ولت، یک رگولاتور LDO کوچک با امکان خاموش‌کردن خروجی است. مدار داخلی هنگام غیرفعال‌شدن، خازن خروجی را تخلیه می‌کند؛ این رفتار در توالی تغذیهٔ برد اهمیت دارد.
مشخصات فنی MIC5528
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل | MIC5528 |
| سازنده | Microchip / Micrel |
| خروجی این محصول | 3.3 V ثابت، مطابق توضیح کوتاه |
| ورودی کاری | 2.5 تا 5.5 V؛ با حاشیهٔ افت |
| ظرفیت جریان | تا 500 mA با شروط حرارتی |
| افت ولتاژ | 260 mV معمول در 500 mA؛ حداکثر 500 mV طبق شرایط آزمون |
| خازن خروجی | 2.2 µF سرامیکی |
عملکرد و قابلیت‌ها

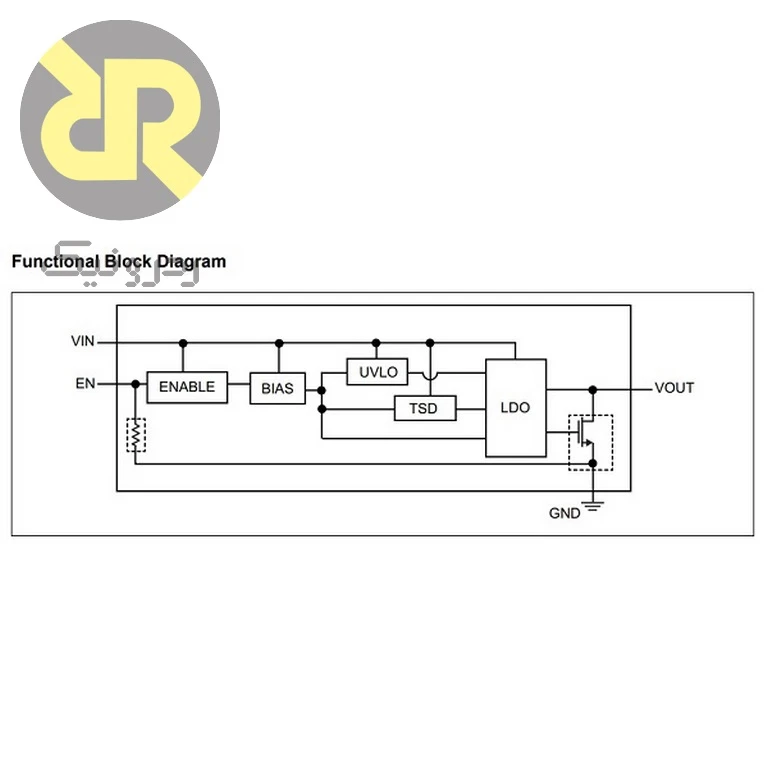

پایهٔ EN فعال‌بالا است و مقاومت پایین‌کش داخلی دارد. با خاموش‌شدن رگولاتور، مسیر تخلیهٔ داخلی خروجی فعال می‌شود؛ این ویژگی باید در اتصال ریل به سایر منابع تغذیه لحاظ شود.
کاربردهای مناسب
در دستگاه قابل حمل یا ریل محلی ۳٫۳ ولت، این مدل زمانی قابل بررسی است که جریان بار و شرایط حرارتی با بدنهٔ کوچک آن سازگار باشد.
نکات طراحی و استفاده

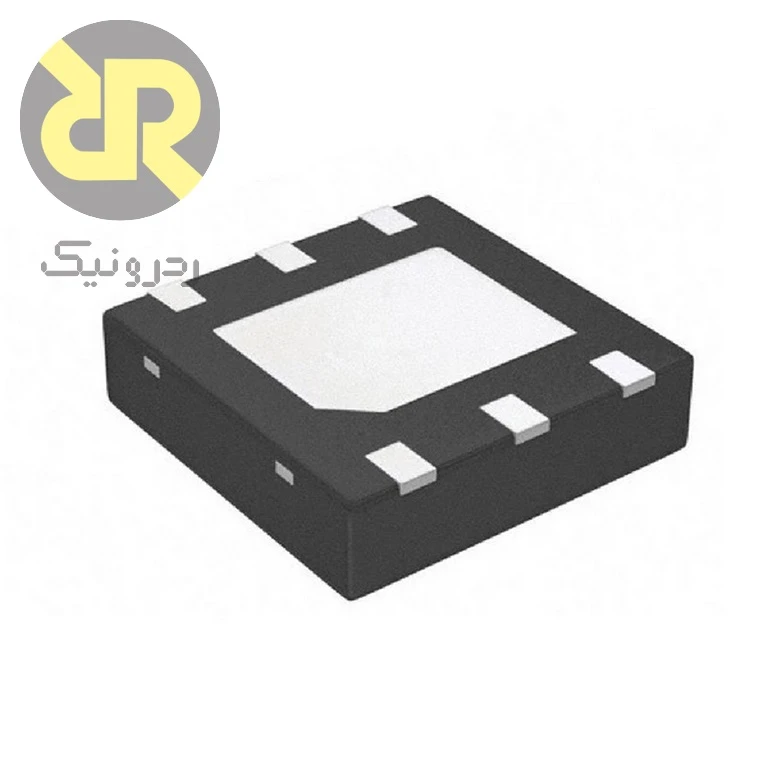

عنوان، پسوند YMT یا YMX را مشخص نمی‌کند؛ ارتفاع و نقشهٔ دقیق بدنه را از کد سفارش کنترل کنید.
اتصال پد حرارتی به زمین و طراحی سطح مسی برای دفع گرما ضروری است. خازن‌های ورودی و خروجی را نزدیک قطعه قرار دهید.
