TPS63060 مبدل Buck-Boost سنکرون با خروجی قابل تنظیم است. این مدل می‌تواند یک ریل ثابت را از ورودی‌ای که در دو طرف ولتاژ خروجی تغییر می‌کند فراهم کند.
مشخصات فنی TPS63060
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل | TPS63060 |
| سازنده | Texas Instruments |
| ورودی کاری | 2.5 تا 12 V |
| خروجی قابل تنظیم | 2.5 تا 8 V |
| جریان نمونهٔ Buck | 2 A در خروجی 5 V و 5 V < VIN < 10 V |
| جریان نمونهٔ Boost | 1.3 A در خروجی 5 V و VIN > 4 V |

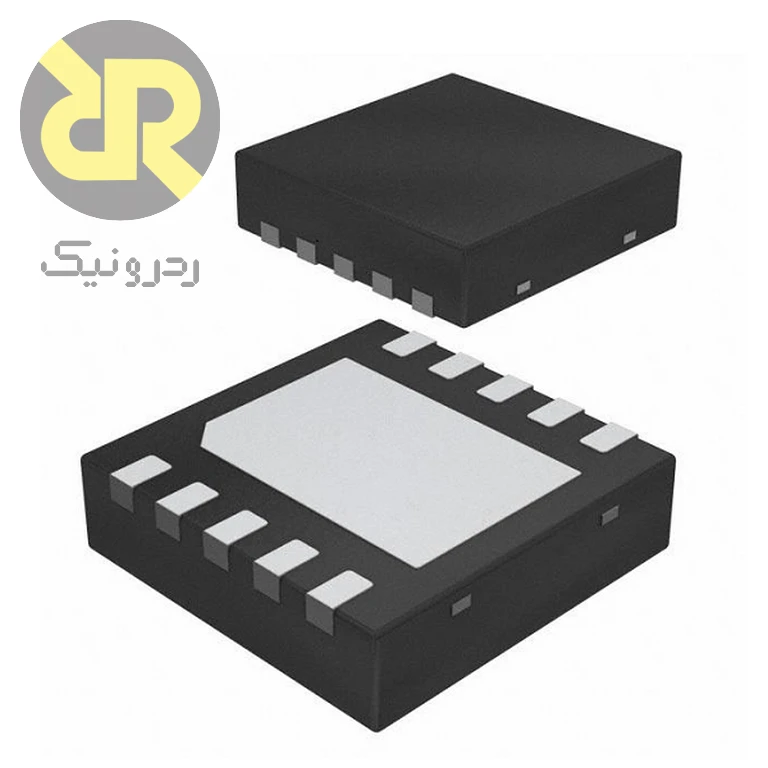

| پکیج | WSON ده‌پایه، 3 × 3 mm |

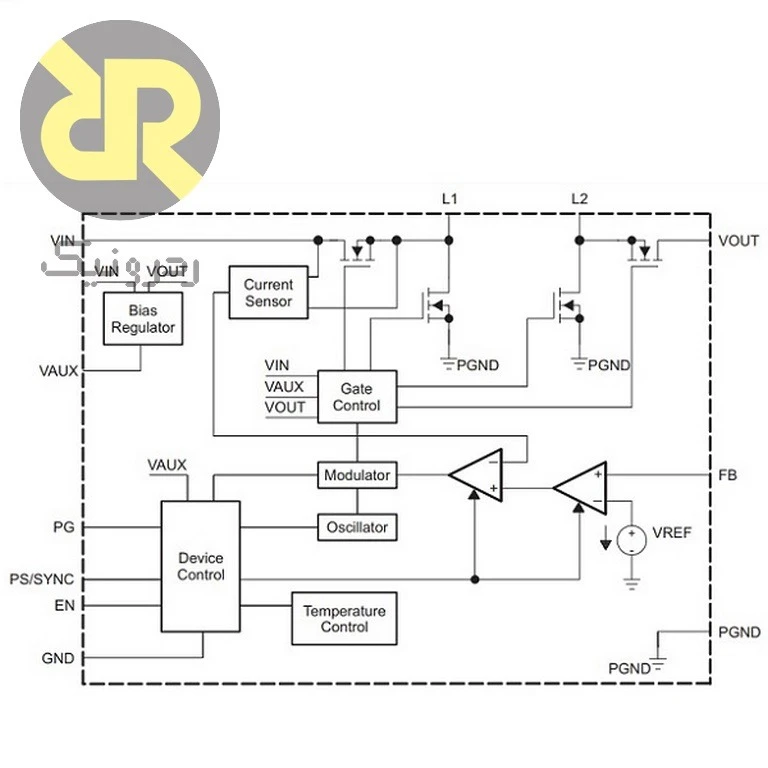

عملکرد و قابلیت‌ها
تنظیم خروجی با مقاومت‌های بازخورد انجام می‌شود. جریان قابل استفاده به نسبت تبدیل و ولتاژ ورودی بستگی دارد؛ مقدار جریان کلید داخلی با ظرفیت خروجی یکسان نیست.
کاربردهای مناسب
سازنده دستگاه‌های باتری‌خور و ریل‌های تغذیه با ورودی متغیر را از کاربردهای خانواده معرفی می‌کند. برای بار پالسی، تغییر ولتاژ و جریان ورودی باید بررسی شود.
نکات طراحی و استفاده
اعداد جریان جدول نمونه‌های مشروط هستند. کمترین ورودی، بیشترین بار و دمای محیط را هم‌زمان در بررسی سلف و گرما در نظر بگیرید.
پد حرارتی و مسیر زمین را مطابق طرح مرجع متصل کنید. افت ظرفیت خازن سرامیکی زیر بایاس DC را در محاسبهٔ ریپل لحاظ کنید.
