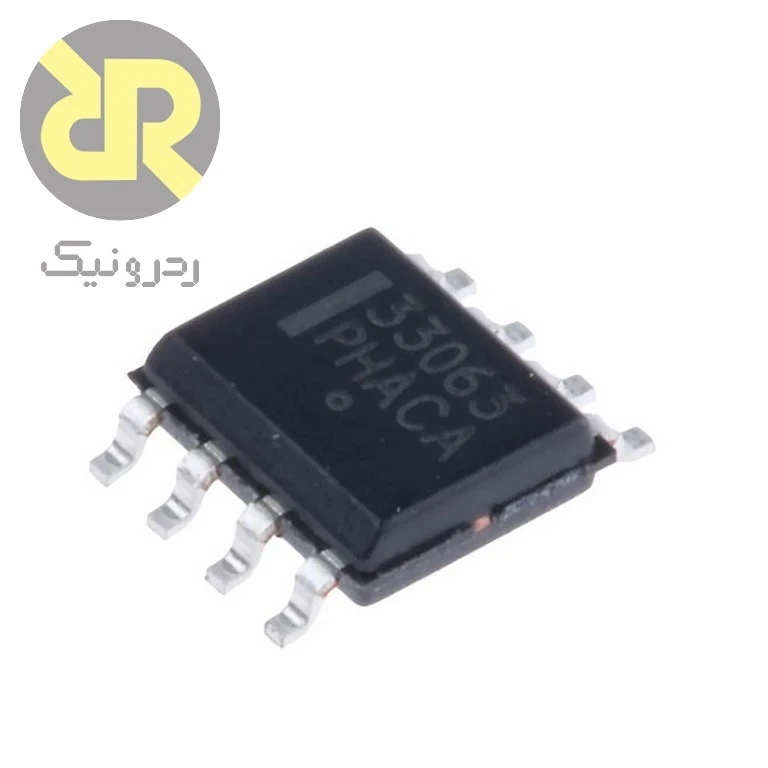

MC34063A مدار سوئیچینگ برای طراحی مبدل‌های کاهنده، افزاینده یا معکوس‌کننده است. توپولوژی و ولتاژ خروجی آن را مدار خارجی تعیین می‌کند؛ یک آی‌سی به‌تنهایی مبدل آماده محسوب نمی‌شود.
مشخصات فنی MC34063A
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل | MC34063A |
| سازنده | onsemi |
| ورودی کاری | 3 تا 40 V |
| تبدیل‌های قابل طراحی | Buck، Boost و Inverting |
| جریان کلید داخلی | تا 1.5 A؛ با جریان خروجی متفاوت است |
| فرکانس | تا 100 kHz؛ تعیین‌شده با خازن زمان‌بندی |
| مرجع بازخورد | 1.25 V نامی |

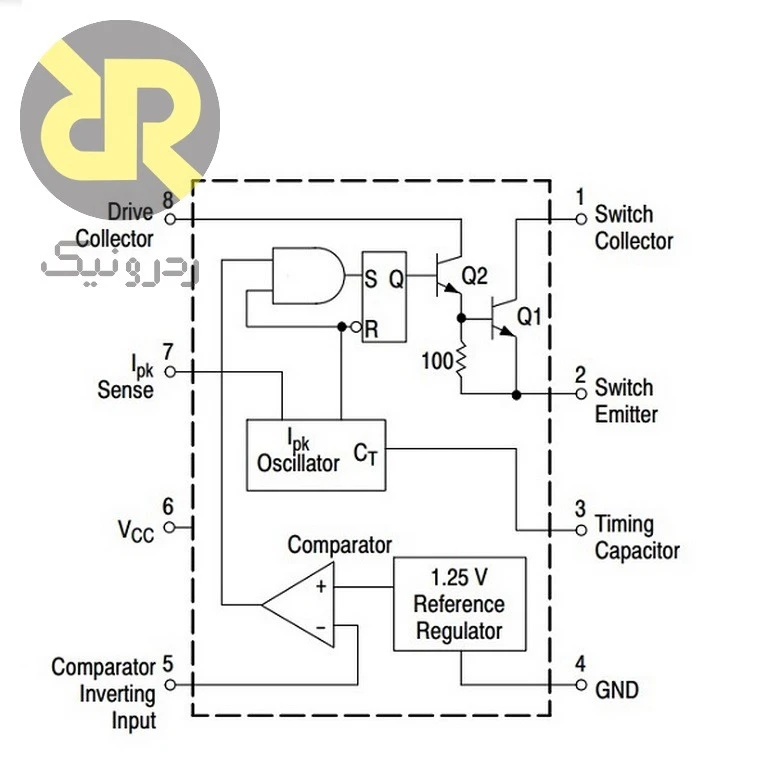

عملکرد و قابلیت‌ها
سلف، دیود، مقاومت حس جریان و شبکهٔ بازخورد بر اساس توپولوژی انتخاب می‌شوند. در مدار معکوس‌کننده، قطب خروجی و مرجع زمین با مدار کاهنده متفاوت است.
کاربردهای مناسب
برای منابع DC/DC ساده، سازنده مدارهای کاربرد هر سه توپولوژی را ارائه می‌کند. انتخاب باید با ولتاژ، جریان و ریپل مورد نیاز انجام شود.
نکات طراحی و استفاده
ظرفیت کلید 1.5 A را به خروجی تضمین‌شدهٔ تمام مدارها تبدیل نکنید. جریان اوج سلف و تلفات کلید را از نقطهٔ کار محاسبه کنید.
قطب خازن‌ها و مسیر جریان دیود را کنترل کنید. پسوند پکیج در عنوان مشخص نیست؛ فوت‌پرینت باید با قطعهٔ سفارش‌داده‌شده تطبیق یابد.
