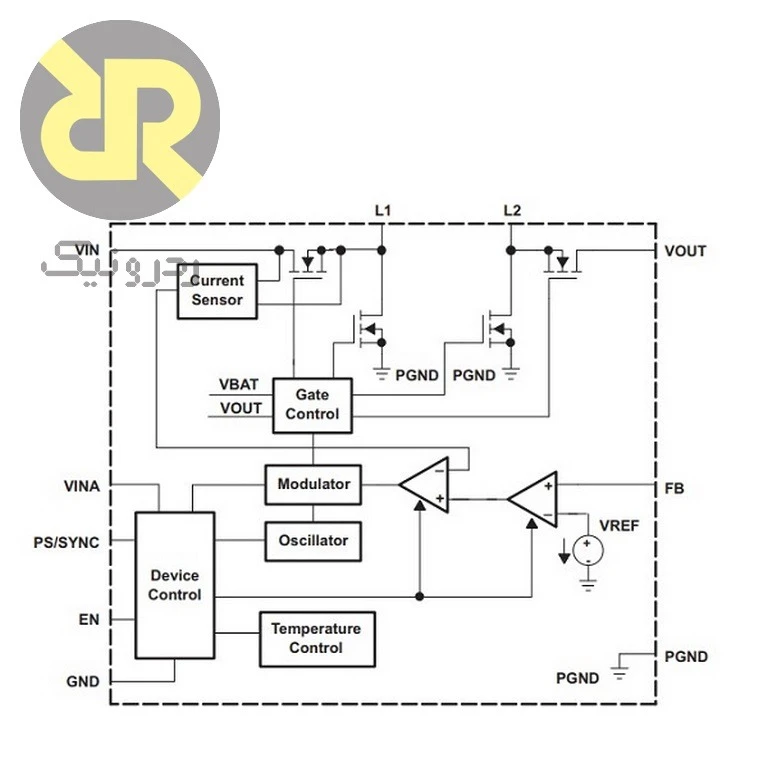

TPS63000 مبدل سوئیچینگ سنکرون افزاینده–کاهنده از Texas Instruments با خروجی قابل تنظیم است. این قطعه هنگامی که ورودی بالاتر یا پایین‌تر از خروجی قرار می‌گیرد، به‌صورت خودکار میان حالت کاهنده و افزاینده جابه‌جا می‌شود؛ به همین دلیل برای تغذیه از باتری با ولتاژ متغیر قابل بررسی است.
ویژگی‌ها و مشخصات فنی TPS63000
| مشخصه | مقدار یا توضیح |
|---|---|
| محدودهٔ ورودی کاری | 1.8–5.5 V؛ حداقل ورودی راه‌اندازی طبق جدول مشخصات 1.9 V است |
| خروجی قابل تنظیم | 1.2–5.5 V با تقسیم مقاومتی فیدبک |
| نمونهٔ جریان در حالت کاهنده | 1.2 A در خروجی 3.3 V و ورودی 3.6–5.5 V |
| نمونهٔ جریان در حالت افزاینده | تا 800 mA در خروجی 3.3 V و ورودی بالاتر از 2.4 V، طبق شرایط دیتاشیت |

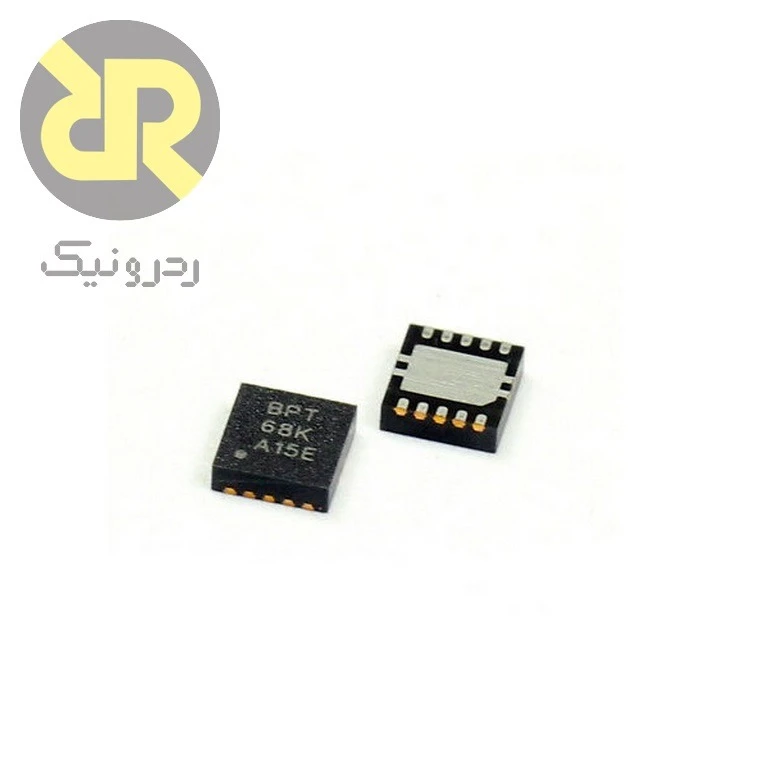

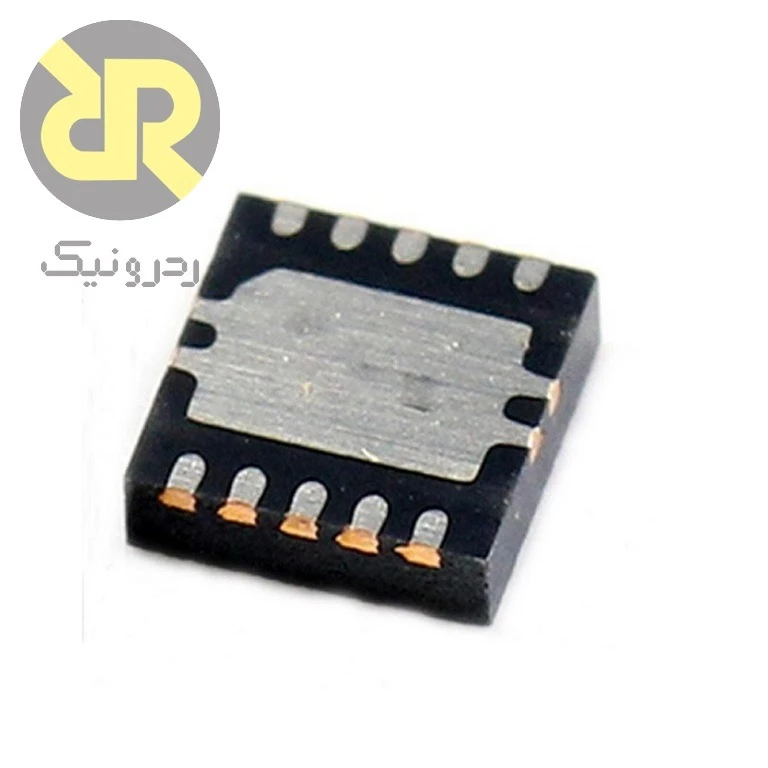

| پکیج | VSON/QFN ده‌پایه، کد DRC، ابعاد بدنه 3 × 3 mm |
| قابلیت‌ها | صرفه‌جویی توان در بار سبک، کنترل فعال‌سازی، قطع اتصال بار در خاموشی و حفاظت دمایی |
عملکرد و کاربردها
سازنده، تغذیه از باتری لیتیومی تک‌سلولی یا باتری‌های دو و سه‌سلولی آلکالاین و نیکل را از کاربردهای این خانواده بیان می‌کند. نسخهٔ TPS63000 خروجی قابل تنظیم دارد؛ مشخصات خروجی ثابت TPS63001 و TPS63002 نباید به آن نسبت داده شوند.
نکات طراحی و استفاده
عدد جریان سوئیچ با جریان خروجی یکسان نیست. هنگام افت ولتاژ باتری، توانایی خروجی باید با نسبت تبدیل، تلفات، سلف و شرایط حرارتی بررسی شود؛ 1.2 A در تمام ورودی‌ها و خروجی‌ها تضمین نشده است.

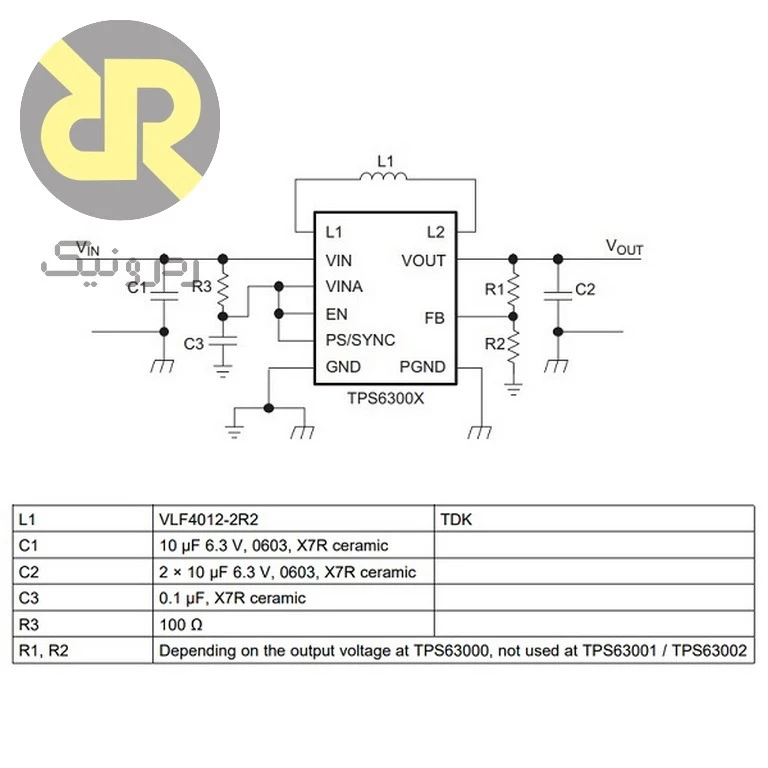

سلف، خازن‌های ورودی و خروجی و مقاومت‌های فیدبک طبق راهنمای سازنده انتخاب شوند. خازن‌ها نزدیک پایه‌های قدرت قرار گیرند و مسیر فیدبک از گره‌های سوئیچینگ فاصله داشته باشد. اتصال پد حرارتی و چیدمان برد در عملکرد و دفع گرما مؤثرند.
