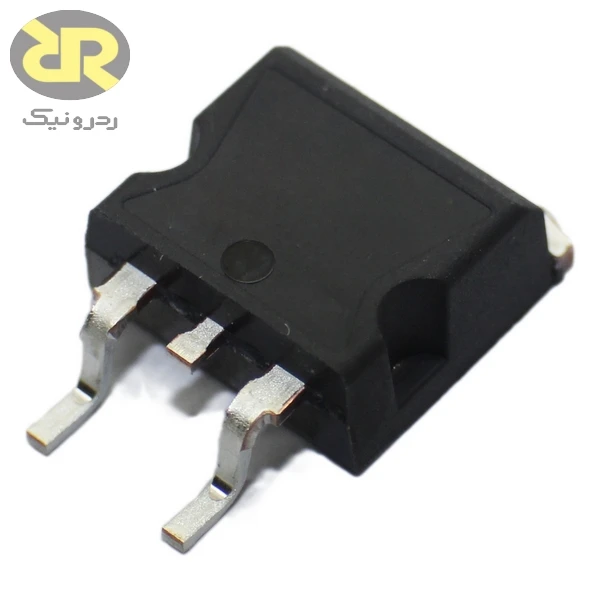

L78M06 رگولاتور خطی مثبت با خروجی ثابت 6 V و جریان در ردهٔ 500 mA است. این قطعه از خانوادهٔ L78M00 برای تنظیم تغذیهٔ محلی با جریان بیشتر از سری 78L به کار می‌رود.
ویژگی‌ها و مشخصات L78M06
| مشخصه | مقدار یا توضیح |
|---|---|
| خروجی | 6 V مثبت و ثابت |
| ردهٔ جریان | 500 mA با رعایت توان و دما |
| افت نوعی | 2 V در 500 mA و دمای اتصال 25 °C |
| بسته‌بندی خانوادهٔ مرجع | TO-220، TO-220FP، DPAK و IPAK؛ وابسته به پسوند کامل |
عملکرد و انتخاب قطعه
رگولاتور با تبدیل اختلاف ورودی و خروجی به گرما، ولتاژ خروجی را تنظیم می‌کند. حاشیهٔ ورودی مناسب و تغییرات جریان بار، مستقیماً بر پایداری تنظیم اثر دارند.
کاربردهای قابل بررسی
تأمین ریل 6 V در بردهای کنترل و مداراتی که این ولتاژ را نیاز دارند، از کاربردهای قابل بررسی است. محدودهٔ مجاز تغذیهٔ مصرف‌کننده را پیش از اتصال بررسی کنید.
نکات طراحی و استفاده
توان تلف‌شده تقریباً برابر (VIN − VOUT) × IOUT است. ورودی بالاتر الزاماً انتخاب بهتری نیست؛ افزایش اختلاف ولتاژ می‌تواند جریان قابل استفاده را به دلیل گرما کاهش دهد. خازن‌ها را نزدیک پایه‌ها قرار دهید و ترتیب پایه‌ها و اتصال بدنه به هیت‌سینک را پیش از نصب کنترل کنید. نام پایهٔ L78M06 بدون پسوند، بسته‌بندی دقیق را تعیین نمی‌کند؛ نقشهٔ اتصال باید با فرم واقعی قطعه تطبیق داده شود.
