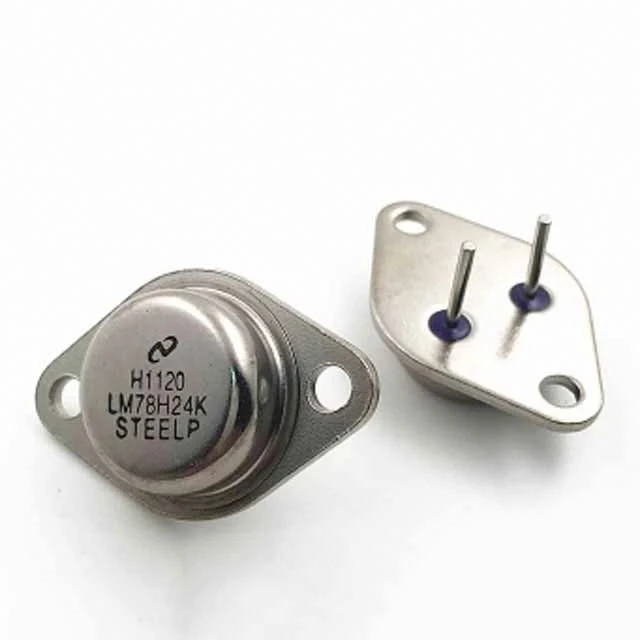

LM78H24K رگولاتور خطی مثبت با خروجی ثابت 24 V در قاب فلزی TO-3 است. این شماره‌قطعه در اسناد منتشرشدهٔ Thinki Semiconductor نیز وجود دارد؛ تشابه شماره‌قطعه به‌تنهایی سازنده و جریان نسخهٔ موجودی را تعیین نمی‌کند.
ویژگی‌ها و مشخصات LM78H24K
| مشخصه | مقدار یا توضیح |
|---|---|
| خروجی نامی | 24 V |
| بسته‌بندی مرجع | TO-3 / TO-204AE |
| نوع تبدیل | خطی، کاهندهٔ ولتاژ |
| جریان و توان قابل استفاده | باید با نسخهٔ سازنده و دفع گرمای نمونه تطبیق داده شود |
عملکرد و انتخاب قطعه
این رگولاتور برای تغذیهٔ مثبت 24 V کاربرد دارد و نیازمند ورودی بالاتر از خروجی است. انتخاب جریان بار باید هم‌زمان با بررسی افت ولتاژ و مقاومت حرارتی انجام شود.
کاربردهای قابل بررسی
با توجه به خروجی 24 V، تثبیت تغذیه در مدارهای کلاسیک و تعمیر منابع تغذیهٔ دارای همین ریل قابل بررسی است. جایگزینی در برد قدیمی نیازمند تطبیق پایه‌ها، جریان و حدود ورودی است.
نکات طراحی و استفاده
توان تلف‌شده تقریباً برابر (VIN − VOUT) × IOUT است. ورودی بالاتر الزاماً انتخاب بهتری نیست؛ افزایش اختلاف ولتاژ می‌تواند جریان قابل استفاده را به دلیل گرما کاهش دهد. خازن‌ها را نزدیک پایه‌ها قرار دهید و ترتیب پایه‌ها و اتصال بدنه به هیت‌سینک را پیش از نصب کنترل کنید. عدد 5 A را بدون سند نسخهٔ دقیق سازنده، جریان تضمین‌شدهٔ این شماره‌قطعه در نظر نگیرید.
