ماژول GEBRABIT-IAM20381

Name: ماژول GEBRABIT-IAM20381
SKU: GB301A
Availability: InStock

19.480.500 ریال

ماژول GEBRABIT-IAM20381 یک شتاب‌سنج سه‌محوره با دقت بالا و نویز پایین است که بر پایه سنسور صنعتی IAM-20381 طراحی شده است. این ماژول با مصرف انرژی کم و پشتیبانی از رابط‌های I2C و SPI، مناسب کاربردهای پایش حرکت، سیستم‌های ناوبری اینرسی و پروژه‌های اینترنت اشیا (IoT) می‌باشد.

Availability: In stock

نوع ماژول	شتاب‌سنج
تعداد محور	3
حساسیت شتاب‌سنج	16384, 2048 (LSB/g), 4096, 8192
ولتاژ تغذیه	1V8, 3V3
جریان مصرفی	10 mA to 30 mA (Typ. 20 mA)
نوع خروجی	I2C, SPI, Digital
FSR	±2, ±4, ±8, ±16(g)
رزولوشن ADC شتاب‌سنج	16 Bit
دمای کاری	-40 to +85 °C

توجه!

ماژول‌های جبرابیت، پیش از ورود به فروش، با قطعات اصلی و تحت فرایندهای تست عملکرد و پایداری بررسی می‌شوند. این موضوع باعث می‌شود محصول نهایی از نظر کیفیت، دقت و دوام در سطح استانداردهای مهندسی قرار گیرد.
در بازار ممکن است محصولات مشابه با قیمت پایین‌تر دیده شوند، اما بسیاری از آن‌ها بدون کنترل کیفیت و با قطعات غیرمعتبر عرضه می‌شوند که در پروژه‌های حساس موجب خطا، ناپایداری یا آسیب به سیستم می‌شود.
هدف ما ارائه محصولی است که نه‌تنها به‌درستی کار کند، بلکه در بلندمدت اعتماد و کارایی واقعی به همراه داشته باشد. این کیفیت، نتیجه استفاده از قطعات اصل و انجام تست‌های دقیق پیش از ارسال است.

شتاب سنج موشن ترکینگ IAM20381

IAM20381 یک شتاب سنج موشن ترکینگ 3 محوره است که شتاب سنج 3 محوره را با یک ADC 16بیتی روی تراشه ایی در پکیج 16 پینLGA سایز small 3×3×0.75mm) ) ادغام می کند.

یکی از ویژگی‌های این شتاب سنج وجود بافر FIFO 512-byteاست که میتواند ترافیک در رابط باس سریال (serial bus) را کاهش داده و به پردازنده اجازه میدهد تا اطلاعات سنسور را خوانده و با رفتن روی حالت کم مصرف موجب کاهش مصرف انرژی میشود.

همچنین شتاب سنج موجود در این سنسور نیز یک شتاب سنج قابل تنظیم توسط کاربر است که دارای FSR قابل برنامه ریزی 2g±، 4g± ، 8g ± و 16g± میباشد.

از دیگر ویژگی‌های بارز این محصول میتوان به وجود فیلترهای قابل تنظیم، سنسور دمای تعبیه شده و وقفه‌های قابل تنظیم ، توانایی برقراری ارتباط هم از طریق پروتکل I2C و هم از طریق SPI میباشد.

مشخصات فنی

output: Dijital-I2C veya SPI
FSR: ±2, ±4, ±8, ±16(g)
accelerometer: DC: 16 Bit

کاربرد

Navigation Systems Aids for Dead Reckoning
Lift Gate Motion Detections
Accurate Location for Vehicle to Vehicle and Infrastructure
360º View Camera Stabilization
Car Alarm
Telematics
Insurance Vehicle Tracking

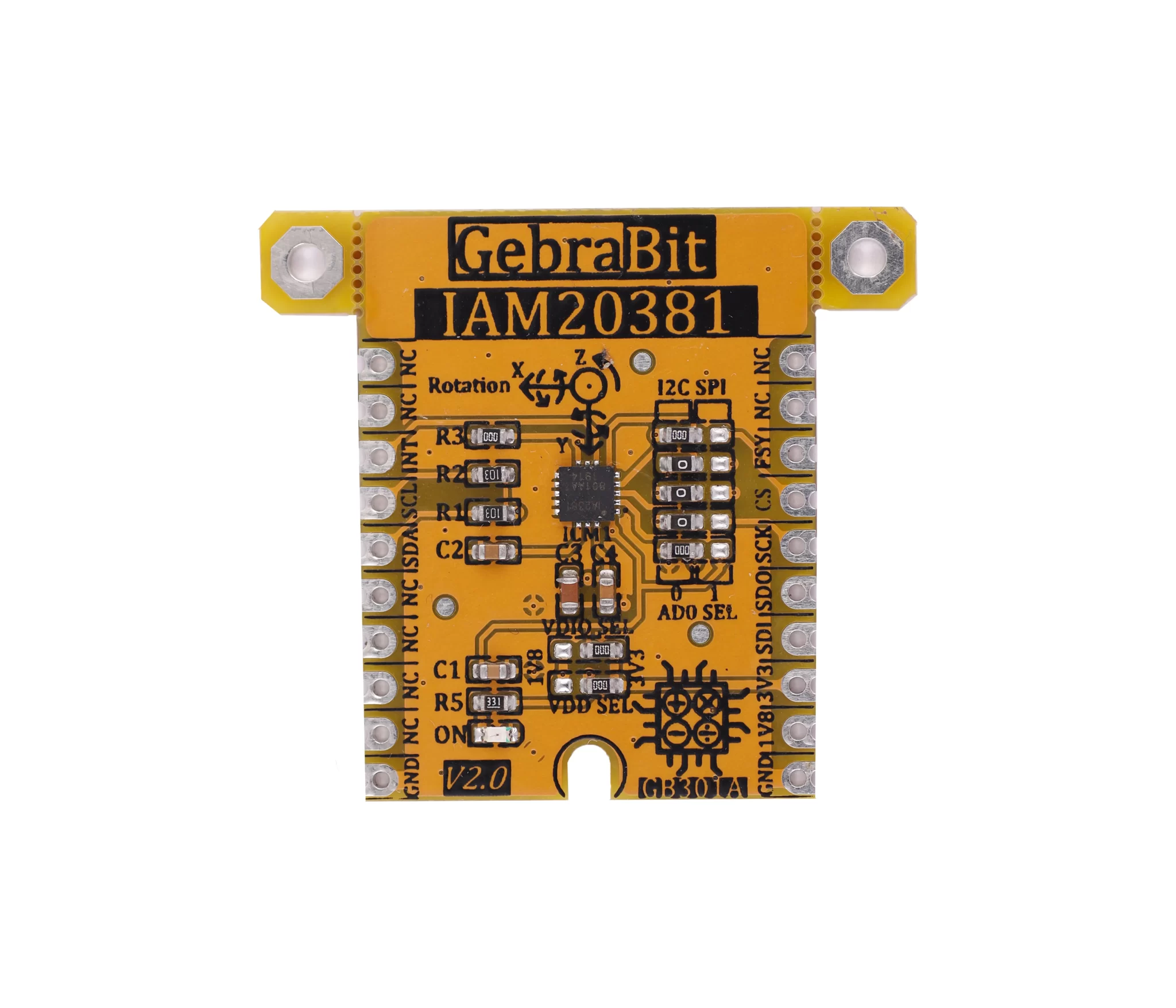

ماژول GEBRABIT-IAM20381

با توجه به اینکه دسترسی به پایه‌های سنسور دشوار است، کاربران برای توسعه سخت‌افزاری و نرم‌افزاری این سنسور به یک برد ابتدایی (starter board) و درایور نیاز دارند. برای راحتی کاربران، GebraMS برد ماژول GEBRABIT-IAM20381 را طراحی کرده است. کاربران می‌توانند به کمک این برد، به مهم‌ترین پایه‌های سنسور به‌راحتی دسترسی پیدا کنند.
کافی است برد ماژول GEBRABIT-IAM20381 را روی برد (Breadboard) قرار دهید و سپس با یکی از بردهای Arduino، Raspberry Pi یا Discovery و با اعمال ولتاژ مناسب، آن را راه‌اندازی کنید.
ما به‌ویژه استفاده از Gebra STM32F303 را توصیه می‌کنیم؛ چرا که این برد دارای رگولاتور داخلی ۳.۳ ولت است و ترتیب پایه‌های آن با تمامی ماژول‌های Gebra هماهنگ است (استاندارد GEBRABUS)، بنابراین می‌توانید برد ماژول GEBRABIT-IAM20381 را مستقیماً به سوکت مربوطه متصل کرده و بدون نیاز به سیم‌کشی، برنامه‌نویسی را آغاز کنید.

Gebra IAM20381 ویژگی های

User-selectable module power supply voltage between 1V8 and 3V3
User-selectable module I/O logic voltage between 1V8 and 3V3
User-selectable interface protocol (I2C or SPI)
User-selectable I2C address (AD0)
Access to all data pins of the sensor
On Board, ON/OFF LED indicator
Pin Compatible with GEBRABUS
It can be used as a daughter board of GebraBit MCU Modules
Featuring Castellated pad (Assembled as SMD Part)
Separatable screw parts to reduce the size of the board
Package: GebraBit small (36.29mm x 32.72mm)

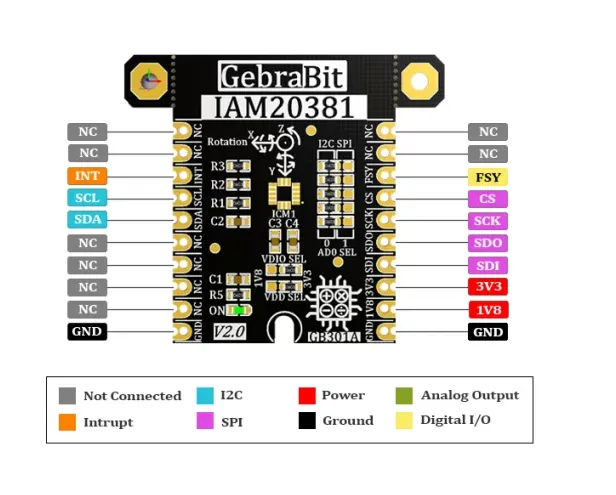

پین های ماژول

پین های تغذیه

3V3 : این پین می تواند با توجه به وضعیت Jumper Selector های VDDSEL و VDIOSEL ،تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال(I2C یا SPI) سنسور را تامین کند.
1V8 : این پین می تواند با توجه به وضعیت Jumper Selector های VDDSEL و VDIOSEL ،تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال(I2C یا SPI) سنسور را تامین کند.
GND : این پین زمین مشترک برای تغذیه و سطح منطق(Logic Level) سنسور می باشد.

پین های I2C

با استفاده از Jumper Selector های تعبیه شده روی برد می توان نوع ارتباط با ماژول را انتخاب کرد.در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت چپ باشد،پروتکل I2C اتنخاب شده است.وضعیت جامپر AD0 SEL آدرس I2C سنسور ( 0x68 یا 0x69 ) را مشخص می کند.

SDA : این پین، پین دیتای ارتباط I2C می باشد، که به پین دیتای متناظر در میکروکنترلر(پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VDIOSEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3 استفاده کنید.این پین با یک مقاومت 10K پول آپ (Pull Up) شده است.
SCL : این پین، پین کلاک ارتباط I2C می باشد، که به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VDIOSEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3 استفاده کنید.این پین با یک مقاومت 10K پول آپ (Pull Up) شده است.

پین های SPI

با استفاده از Jumper Selector های تعبیه شده روی برد می توان نوع ارتباط با ماژول را انتخاب کرد.در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت راست باشد،پروتکل SPI اتنخاب شده است.وضعیت جامپر AD0 SEL در این حالت بی تاثیر است.

SDI(MOSI) : از این پین، برای ارسال دیتا از میکروکنترلر(پردازنده) به ماژول(سنسور) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data In / Microcontroller Out Sensor In می باشد.
SDO(MISO) : از این پین، برای ارسال دیتا از ماژول(سنسور) به میکروکنترلر(پردازنده) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data Out / Microcontroller In Sensor Out می باشد.
SCK : این پین، پین کلاک برای ارتباط SPI بوده که از نوع ورودی (Input) برای سنسور محسوب و به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.
CS : این پین، پین Chip Select برای ارتباط SPI با ماژول(سنسور) می باشد، که با اعمال ولتاژ LOW (0V) ،ماژول(سنسور) برای ارتباط SPI انتخاب می شود.این پین از نوع ورودی (Input) برای سنسور محسوب می شود.

در صورتی که می خواهید از چندین ماژول GebraBit IAM20381به صورت همزمان استفاده کنید، کافیست پین های SDO , SDI , SCK همه انها و میکرکنترلر(پردازنده) را به هم متصل کرده و به CS هر کدام، یک پین منحصر به فرد اختصاص دهید.

دیگر پین ها

INT : پین Interrupt (وقفه) سنسور IAM20381 بوده که با توجه به دیتاشیت سنسور، کاربر می تواند شرایط وقوع وقفه،حالات و روش های وقوع وقفه و … را تنظیم کند.
FSY(FSYNC) : برای همگام سازی (Synchronization) سنسور با یک منبع خارجی ، از این پین استفاده میشود.برای اطلاعات بیشتر دیتاشیت سنسور مطالعه شود.به صورت پیش فرض این پین با مقاومت R3 به زمین متصل شده است.جهت استفاده از پین، مقاومت R3 باید از ماژول ، جدا (دمونتاژ) گردد.

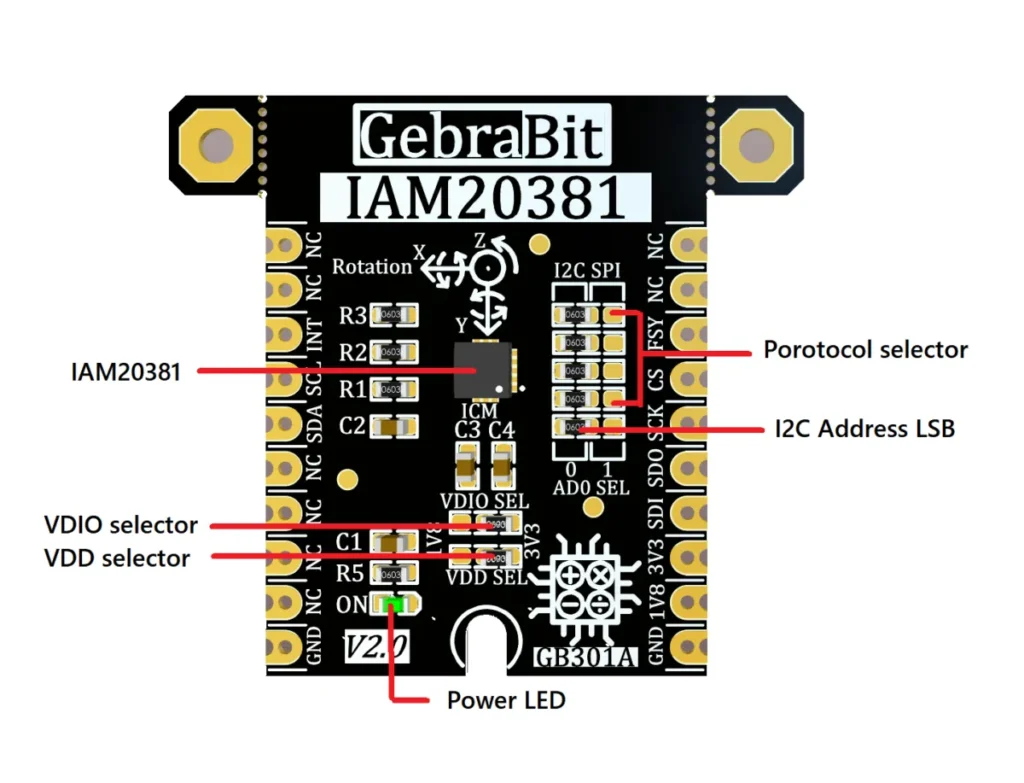

معرفی بخش های ماژول

سنسور IAM20381

ای سی اصلی این ماژول بوده که در مرکز ماژول قرار گرفته و مدار ان طراحی شده است.

جامپرهای انتخاب پروتکل ارتباطی

در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت چپ باشد،پروتکل I2C اتنخاب شده است.
در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت راست باشد،پروتکل SPI اتنخاب شده است.
به صورت پیش فرض نیز پروتکل I2C انتخاب شده است.

جامپرAD0 SEL

در صورت انتخاب پروتکل I2C ،وضعیت جامپر AD0 SEL آدرس I2C سنسور ( 0x68 =>0 یا 0x69 =>1) را مشخص می کند.
به صورت پیش فرض مقاومت 0R روی 0 قرار داشته و آدرس 0x68 انتخاب شده است.

جامپرVDIO SEL

با توجه به وضعیت مقاومت 0R این جامپر ، سطح منطق (Logic Level) ارتباط دیجیتال(I2C یا SPI) سنسور از بین 1V8 و 3V3 انتخاب می شود.
به صورت پیش فرض سطح منطق (Logic Level) ارتباط دیجیتال(I2C یا SPI) سنسور 3V3 انتخاب شده است.

جامپرVDD SEL

با توجه به وضعیت مقاومت 0R این جامپر ، ولتاژ اصلی تغذیه سنسور از بین 1V8 و 3V3 انتخاب میشود.
به صورت پیش فرض ولتاژ اصلی تغذیه سنسور 3V3 انتخاب شده است.

تغذیه LED

با توجه به وضعیت جامپر VDD SEL و اعمال ولتاژ به ماژول توسط پین مربوطه، LED ماژول روشن می شود.

اتصال به پردازنده

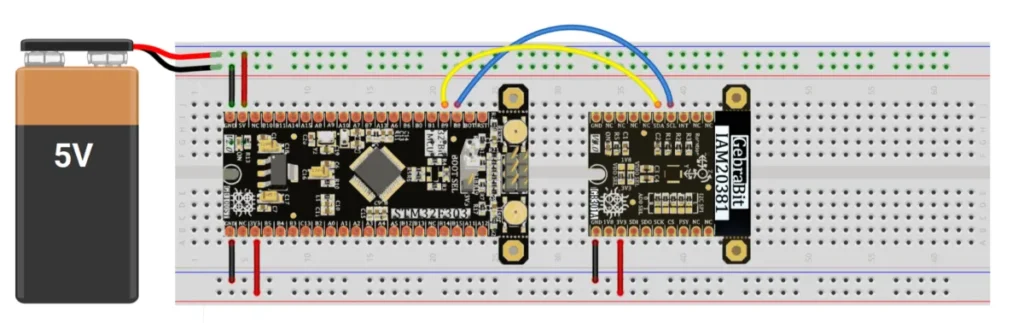

اتصال I2C با GebraBit STM32F303

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit IAM20381به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDA و SCL رو پین های PB9 و PB8 (برای راحتی کار در STMCUBEMX)مراحل زیر را دنبال کنید:

پین 3V3 ماژول IAM20381 را به پین 3V3 خروجی ماژول میکروکنترلر متصل کنید.(سیم قرمز)
پین GND ماژول IAM20381 را به پین GND ماژول میکروکنترلر متصل کنید.(سیم سیاه)
پین SCL ماژول IAM20381 را به پین PB8 ماژول میکروکنترلر (SCL) متصل کنید.(سیم آبی)
پین SDA ماژول IAM20381 را به پین PB9 ماژول میکروکنترلر (SDA) متصل کنید.(سیم زرد)

توجه: با توجه به اینکه پین PA14 ماژول میکروکنترلرGebraBit STM32F303 برای پروگرام کردن میکروکنترلر استفاده میشود،تنظیم I2C بر روی پین های PA14 و PA15 در این ورژن مقدور نمی باشد،لذا در اتصال I2C به ماژول میکروکنترلرGebraBit STM32F303 در این ورژن ، ماژول GebraBit IAM20381 نمی تواند به صورت Pin to Pin بر روی آن قرار گیرد.برای راحتی کار می توانید پروتکل SPI را با استفاده از جامپر های روی برد انتخاب کرده و سپس ماژول GebraBit IAM20381را به صورت Pin to Pin بر روی ماژول GebraBit STM32F303 قرار دهید.

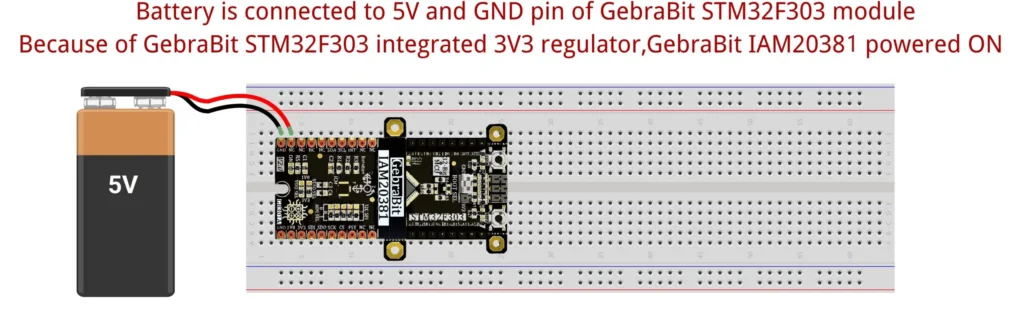

اتصال SPI با GebraBit STM32F303

ابتدا اطمینان حاصل کنید که پروتکل SPI با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال SPI ماژول GebraBit IAM20381به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDI و SDO و SCK و CS رو پین های PB5 و PB4 و PB3 و PC13 (برای راحتی کار در STMCUBEMX) ماژول GebraBit IAM20381را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit STM32F303 قرار دهید:

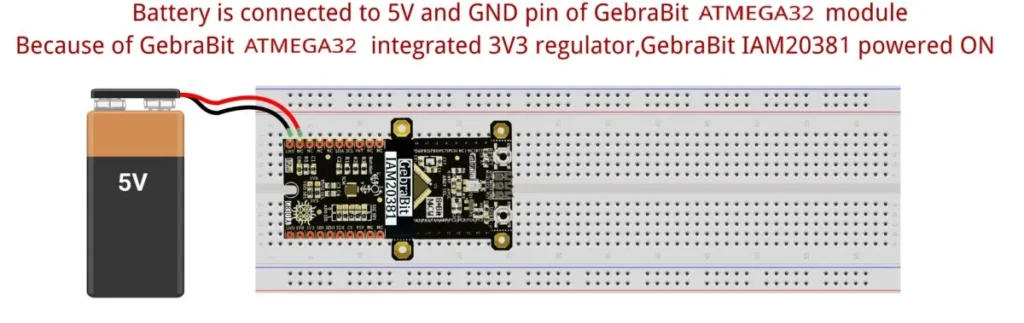

اتصال SPI یا I2C با GebraBit ATMEGA32A

با توجه به اینکه پین های SPI و I2C میکروکنترلر ATMEGA32A بر اساس استاندارد GEBRABUS متناظر با پین های SPI و I2C دیگر ماژول های GEBRABIT می باشد، ماژول GebraBit IAM20381 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit ATMEGA32A قرار داده و با تغییر وضعیت مقاومت های جامپر انتخاب پروتکل، با ماژول GebraBit IAM20381از طریق SPI یا I2C ارتباط برقرار کنید:

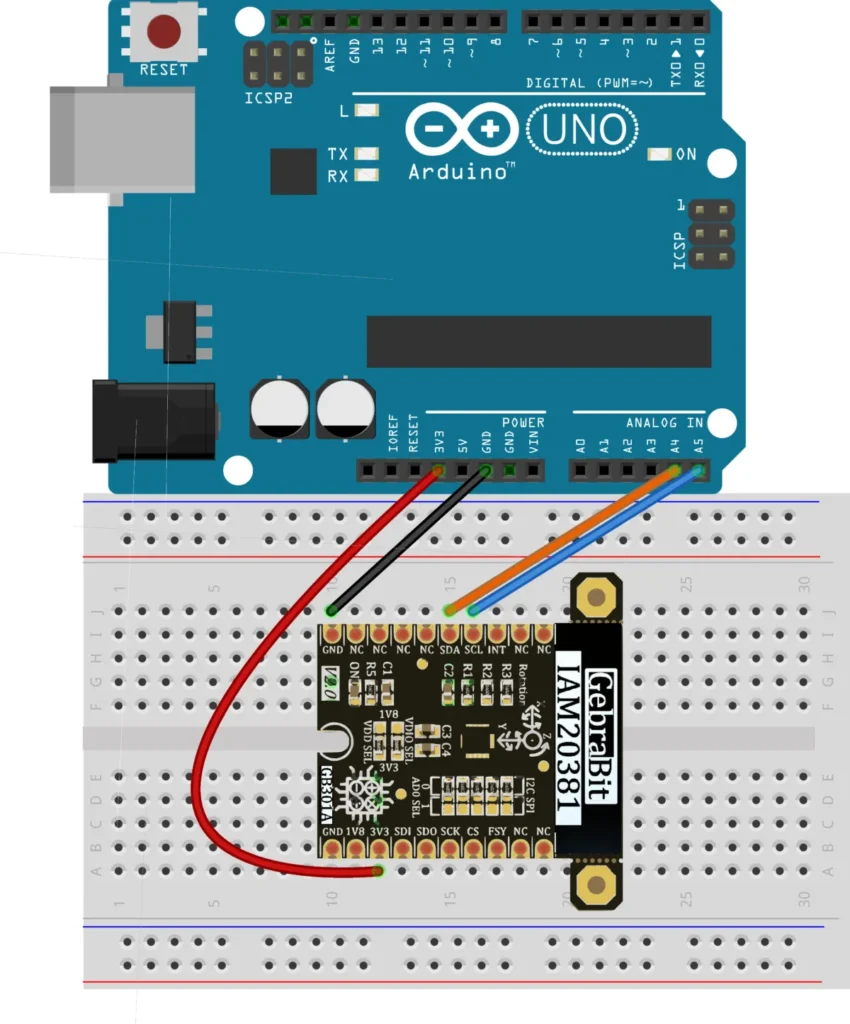

اتصال I2C با ARDUINO UNO

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit IAM20381 به ARDUINO UNO مراحل زیر را دنبال کنید:

Iپین 3V3 ماژول IAM20381 را به پین 3V3 خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
پین GND ماژول IAM20381 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
پین SCL ماژول IAM20381 را به پین A5 برد ARDUINO UNO( (SCLمتصل کنید.(سیم آبی)
پین SDA ماژول IAM20381 را به پین A4 برد ARDUINO UNO( (SDAمتصل کنید.(سیم نارنجی)

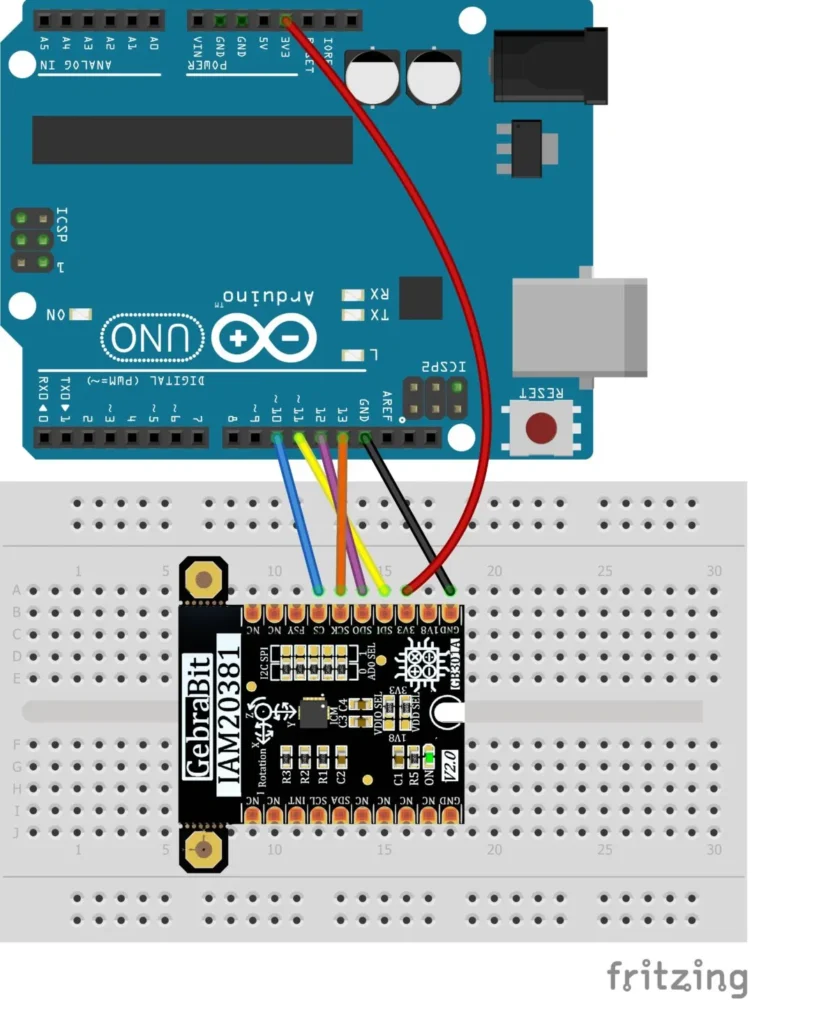

اتصال SPI با ARDUINO UNO

ابتدا اطمینان حاصل کنید که پروتکل SPI با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال SPI ماژول GebraBit IAM20381به ARDUINO UNO مراحل زیر را دنبال کنید:

پین 3V3 ماژول IAM20381 را به پین 3V3 خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
پین GND ماژول IAM20381 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
پین SDI ماژول IAM20381 را به پین D11 برد ARDUINO UNO( (SDIمتصل کنید.(سیم زرد)
پین SDO ماژول IAM20381 را به پین D12 برد ARDUINO UNO( (SDOمتصل کنید.(سیم بنفش)
پین SCK ماژول IAM20381 را به پین D13 برد ARDUINO UNO( (SCKمتصل کنید.(سیم نارنجی)
پین CS ماژول IAM20381 را به پین D10 برد ARDUINO UNO( (SSمتصل کنید.(سیم آبی)

نوع ماژول	شتاب‌سنج
تعداد محور	3
حساسیت شتاب‌سنج	16384, 2048 (LSB/g), 4096, 8192
ولتاژ تغذیه	1V8, 3V3
جریان مصرفی	10 mA to 30 mA (Typ. 20 mA)
نوع خروجی	I2C, SPI, Digital
FSR	±2, ±4, ±8, ±16(g)
رزولوشن ADC شتاب‌سنج	16 Bit
دمای کاری	-40 to +85 °C

No project found.

1. اصول عملکرد IAM‑20381 چیست و چگونه اندازه‌گیری حرکت را انجام می‌دهد؟

سنسور IAM‑20381 یک شتاب‌سنج ۳ محوره MEMS است که قادر به اندازه‌گیری شتاب خطی در جهات X، Y و Z می‌باشد. این سنسور با استفاده از فناوری MEMS، تغییرات کوچک در موقعیت یک جرم معلق را به سیگنال‌های الکتریکی تبدیل می‌کند. داده‌ها به صورت دیجیتال از طریق رابط‌های I²C یا SPI منتقل می‌شوند و امکان پردازش دقیق برای محاسبه سرعت و موقعیت فراهم می‌آید. IAM‑20381 برای کاربردهای خودرو و صنعتی طراحی شده و قابلیت تحمل دما و نویز بالا را دارد.
🔗 Reference: Official Datasheet – IAM‑20381

2. محدوده ولتاژ و مشخصات الکتریکی IAM‑20381 چیست؟

سنسور IAM‑20381 با ولتاژ کاری ۱٫۸ تا ۳٫۶ ولت عمل می‌کند و جریان مصرفی آن در حالت فعال حدود ۱ میلی‌آمپر است. این سنسور دارای رزولوشن بالا و دقت ±2g تا ±16g قابل انتخاب است و می‌تواند داده‌های شتاب را با فرکانس نمونه‌برداری 1kHz ارائه دهد. مشخصات الکتریکی دقیق شامل نویز RMS و قدرت مصرف شده در حالت sleep نیز در دیتاشیت رسمی ذکر شده است. رعایت این مشخصات در طراحی مدار بسیار حیاتی است.
🔗 Reference: Official Datasheet – IAM‑20381

3. ارتباط دیجیتال IAM‑20381 با میکروکنترلر چگونه برقرار می‌شود؟

سنسور IAM‑20381 از پروتکل‌های I²C و SPI پشتیبانی می‌کند و می‌توان آن را به راحتی به میکروکنترلرهای Arduino و STM32 متصل کرد. سرعت انتقال داده‌ها، آدرس دهی I²C، و تنظیمات CS و SCLK در SPI باید مطابق با دیتاشیت رعایت شود تا داده‌ها بدون خطا منتقل شوند. این سنسور همچنین از interrupt برای هشدار رویدادهای حرکتی پشتیبانی می‌کند، که برای کاهش مصرف انرژی و پاسخ سریع سیستم مهم است.
🔗 Reference: Official Datasheet – IAM‑20381

4. چگونه IAM‑20381 را کالیبره و دقت آن را افزایش دهیم؟

برای افزایش accuracy و کاهش drift در سنسور IAM‑20381، استفاده از روش‌های کالیبراسیون نرم‌افزاری و سخت‌افزاری ضروری است. این شامل اندازه‌گیری صفر شتاب (zero-g offset)، بررسی حساسیت (sensitivity scale factor)، و اعمال الگوریتم‌های نرم‌افزاری برای compensation دما و نویز است. انجام کالیبراسیون دقیق موجب می‌شود داده‌های شتاب با دقت میلی‌گراوی ارائه شوند و خطاهای سیستم کاهش یابد.
🔗 Reference: Official Application Note – IAM‑20381

5. کاربردهای رایج IAM‑20381 در صنعت و خودرو چیست؟

سنسور IAM‑20381 به دلیل دقت بالا و پشتیبانی از محیط‌های پرنویز، در سیستم‌های کنترل خودرو مانند stability control، تشخیص ضربه و ایمنی، و همچنین در رباتیک و دستگاه‌های IoT صنعتی استفاده می‌شود. این سنسور می‌تواند حرکت و ارتعاشات محیط را با فرکانس بالا تشخیص دهد و داده‌ها را برای پردازش در میکروکنترلر یا DSP ارسال کند. استفاده در محیط‌های خودروسازی نیازمند رعایت استانداردهای دما و EMC است.
🔗 Reference: Official Product Page – IAM‑20381

6. بیشینه فرکانس نمونه‌برداری IAM‑20381 چقدر است؟

سنسور IAM‑20381 قادر است داده‌های شتاب را با فرکانس نمونه‌برداری تا 1kHz ارائه دهد. این قابلیت به ویژه در کاربردهای رباتیک و کنترل لرزش اهمیت دارد، زیرا تغییرات سریع شتاب باید با دقت بالا ثبت شوند. فرکانس نمونه‌برداری پایین‌تر می‌تواند مصرف انرژی را کاهش دهد اما ممکن است باعث از دست رفتن جزئیات حرکت شود. تنظیم دقیق فرکانس نمونه‌برداری باید مطابق با دیتاشیت رسمی انجام شود تا عملکرد بهینه تضمین گردد.
🔗 Reference: Official Datasheet – IAM‑20381

7. IAM‑20381 چگونه خطای drift را کاهش می‌دهد؟

خطای drift در سنسور IAM‑20381 به دلیل تغییرات دما، نویز و اثرات طولانی‌مدت رخ می‌دهد. برای کاهش این خطا، می‌توان از کالیبراسیون دوره‌ای، فیلترهای دیجیتال مانند low-pass filter و الگوریتم‌های نرم‌افزاری استفاده کرد. دیتاشیت رسمی شامل توصیه‌هایی برای compensation دما و اعمال offset های مناسب است. رعایت این نکات باعث می‌شود داده‌های خروجی پایدار و دقیق باشند و خطای انباشته کاهش یابد.
🔗 Reference: Official Application Note – IAM‑20381

8. حداکثر تحمل دما و شرایط محیطی IAM‑20381 چیست؟

سنسور IAM‑20381 می‌تواند در محدوده دمایی -40°C تا +85°C به طور پایدار عمل کند و در برابر تغییرات محیطی شدید مقاوم است. این ویژگی آن را برای کاربردهای صنعتی و خودرویی مناسب می‌کند. علاوه بر دما، سنسور در برابر لرزش‌های مکانیکی و EMI/EMC استاندارد مقاوم است. رعایت مشخصات محیطی در طراحی PCB و مدار تغذیه اهمیت ویژه‌ای دارد تا طول عمر و دقت سنسور حفظ شود.
🔗 Reference: Official Datasheet – IAM‑20381

9. چه نوع فیلترهایی در IAM‑20381 قابل استفاده هستند؟

سنسور IAM‑20381 از فیلترهای دیجیتال مانند low-pass filter و high-pass filter پشتیبانی می‌کند تا نویز را کاهش دهد و سیگنال‌های حرکتی مهم را استخراج کند. استفاده از فیلتر مناسب باعث بهبود signal-to-noise ratio (SNR) و کاهش خطاهای لحظه‌ای می‌شود. انتخاب پارامترهای فیلتر باید بر اساس فرکانس نمونه‌برداری و نوع حرکت مورد نظر تنظیم گردد. دیتاشیت رسمی جزئیات دقیق فرکانس قطع و تنظیمات را ارائه می‌کند.
🔗 Reference: Official Datasheet – IAM‑20381

10. بهترین روش اتصال IAM‑20381 به Arduino چیست؟

برای اتصال IAM‑20381 به Arduino، می‌توان از پروتکل I²C با پین‌های SDA و SCL استفاده کرد. ابتدا آدرس I²C سنسور را از دیتاشیت چک کرده و مقاومت‌های Pull-up مناسب (معمولاً 4.7kΩ) برای خطوط داده و کلاک نصب می‌کنیم. سپس می‌توان از کتابخانه رسمی یا HAL برای خواندن داده‌های شتاب بهره برد. استفاده از interrupt سنسور باعث کاهش مصرف انرژی و پاسخ سریع‌تر سیستم می‌شود.
🔗 Reference: Official Arduino Library – IAM‑20381

11. تفاوت عملکرد IAM‑20381 در حالت I²C و SPI چیست؟

سنسور IAM‑20381 از پروتکل‌های I²C و SPI پشتیبانی می‌کند که هر کدام مزایا و محدودیت‌های خود را دارند. I²C برای ارتباطات کوتاه با تعداد دستگاه بیشتر مناسب است ولی سرعت انتقال محدودتری دارد، در حالی که SPI سرعت بالاتری ارائه می‌دهد و برای نمونه‌برداری سریع مناسب است. انتخاب پروتکل باید بر اساس نیازهای پروژه و تعداد سنسورهای متصل شده تعیین شود.
🔗 Reference: Official Datasheet – IAM‑20381

12. چگونه خطاهای offset در IAM‑20381 اصلاح می‌شوند؟

خطای offset در سنسور IAM‑20381 ناشی از تغییرات دما و اثرات تولید است. برای اصلاح آن می‌توان از کالیبراسیون صفر شتاب (zero-g calibration) استفاده کرد. همچنین الگوریتم‌های نرم‌افزاری می‌توانند offset را در زمان واقعی جبران کنند تا داده‌های شتاب دقیق باقی بمانند. دیتاشیت رسمی مقادیر تقریبی offset و روش‌های compensation را ارائه می‌دهد.
🔗 Reference: Official Application Note – IAM‑20381

13. IAM‑20381 چه میزان نویز RMS دارد و چگونه کاهش می‌یابد؟

نویز RMS در سنسور IAM‑20381 به فاکتورهای محیطی و الکترونیکی وابسته است. استفاده از فیلترهای دیجیتال low-pass و تنظیم صحیح فرکانس نمونه‌برداری می‌تواند نویز را کاهش دهد. همچنین طراحی PCB با خطوط کوتاه و حذف Loop های بزرگ برای زمین باعث کاهش نویز می‌شود. دیتاشیت رسمی مقدار نویز RMS و محدوده‌های عملکرد مناسب را ارائه کرده است.
🔗 Reference: Official Datasheet – IAM‑20381

14. آیا IAM‑20381 نیاز به مقاومت Pull-up برای I²C دارد؟

بله، هنگام اتصال IAM‑20381 به I²C، نیاز است که مقاومت‌های Pull-up مناسب (معمولاً 4.7kΩ تا 10kΩ) روی خطوط SDA و SCL نصب شود. این مقاومت‌ها باعث می‌شوند سطح منطقی به طور صحیح تعیین شود و داده‌ها بدون خطا منتقل شوند. عدم استفاده از Pull-up می‌تواند باعث خطا و عدم شناسایی سنسور شود.
🔗 Reference: Official Datasheet – IAM‑20381

15. IAM‑20381 چگونه در برابر لرزش‌های مکانیکی مقاوم است؟

سنسور IAM‑20381 طراحی شده تا در محیط‌های صنعتی و خودرویی با لرزش‌های شدید عملکرد پایدار داشته باشد. ساختار MEMS آن موجب می‌شود که جرم معلق داخلی نسبت به لرزش‌های کوتاه‌مدت مقاوم باشد و داده‌ها دچار نویز زیاد نشوند. دیتاشیت رسمی محدوده تحمل لرزش و ضربه را مشخص کرده است که رعایت آن در نصب سخت‌افزار اهمیت دارد.
🔗 Reference: Official Datasheet – IAM‑20381

16. IAM‑20381 چگونه مصرف انرژی را بهینه می‌کند؟

سنسور IAM‑20381 دارای حالت‌های sleep و low-power است که مصرف انرژی را به حداقل می‌رسانند. در حالت sleep جریان مصرفی به کمتر از 10µA کاهش می‌یابد و داده‌ها تنها هنگام نیاز خوانده می‌شوند. انتخاب حالت مناسب مصرف انرژی با نیاز سیستم و فرکانس نمونه‌برداری هماهنگ می‌شود تا عملکرد بهینه حاصل شود.
🔗 Reference: Official Datasheet – IAM‑20381

17. چه روش‌هایی برای کالیبراسیون دما در IAM‑20381 وجود دارد؟

دما می‌تواند بر حساسیت و offset سنسور IAM‑20381 اثر بگذارد. کالیبراسیون دما شامل اندازه‌گیری شتاب در دماهای مختلف و استفاده از الگوریتم‌های نرم‌افزاری برای جبران تغییرات است. Application Note رسمی نمونه کالیبراسیون دما و روش محاسبه compensation را ارائه می‌دهد. این روش‌ها باعث می‌شوند داده‌ها در محدوده دمایی گسترده دقیق باقی بمانند.
🔗 Reference: Official Application Note – IAM‑20381

18. IAM‑20381 چگونه داده‌ها را در فرمت دیجیتال ارائه می‌دهد؟

سنسور IAM‑20381 داده‌های شتاب را به صورت دیجیتال ۱۶ بیتی ارائه می‌دهد که توسط I²C یا SPI منتقل می‌شوند. داده‌های دیجیتال دقیق‌تر از نمونه‌برداری آنالوگ هستند و می‌توانند مستقیماً به میکروکنترلرها یا DSPها فرستاده شوند. استفاده از داده دیجیتال باعث کاهش نویز و افزایش دقت محاسبات حرکتی می‌شود.
🔗 Reference: Official Datasheet – IAM‑20381

19. بهترین فاصله بین IAM‑20381 و منبع تغذیه چیست؟

برای سنسور IAM‑20381، توصیه می‌شود که منبع تغذیه نزدیک به سنسور قرار گیرد و مسیرهای PCB کوتاه باشد تا افت ولتاژ و نویز کاهش یابد. فاصله طولانی بین سنسور و منبع تغذیه می‌تواند باعث نوسانات ولتاژ و افزایش نویز شود. دیتاشیت رسمی محدوده ولتاژ عملیاتی و جریان مصرفی را مشخص کرده است که باید رعایت شود.
🔗 Reference: Official Datasheet – IAM‑20381

20. چگونه می‌توان IAM‑20381 را در PCB طراحی کرد تا نویز کم باشد؟

در طراحی PCB با IAM‑20381، مسیرهای سیگنال کوتاه و جداگانه برای SDA/SCL یا SPI، استفاده از زمین مشترک و قرار دادن خازن‌های بای‌پس نزدیک سنسور بسیار مهم است. این کار باعث کاهش نویز و بهبود signal integrity می‌شود. دیتاشیت و Reference Design رسمی نمونه‌های PCB با layout مناسب را ارائه کرده‌اند.
🔗 Reference: Official Reference Design – IAM‑20381

21. درایور رسمی IAM‑20381 برای STM32 چگونه نصب می‌شود؟

برای استفاده از IAM‑20381 با STM32، ابتدا باید کتابخانه رسمی HAL یا Driver ارائه شده توسط کارخانه را دانلود کرد. سپس فایل‌های header و source به پروژه اضافه می‌شوند و تنظیمات I²C یا SPI مطابق دیتاشیت انجام می‌شود. استفاده از درایور رسمی تضمین می‌کند که خواندن داده‌ها بدون خطا و با بهترین performance انجام شود.
🔗 Reference: Official STM32 HAL – IAM‑20381

22. درایور رسمی IAM‑20381 برای Arduino چگونه نصب می‌شود؟

برای استفاده با Arduino، کتابخانه رسمی IAM‑20381 را از GitHub یا Arduino Library Manager نصب می‌کنیم. پس از نصب، می‌توان با استفاده از توابع آماده داده‌های شتاب و حرکتی را خواند و برای پردازش استفاده کرد. کتابخانه رسمی شامل مثال‌ها و توضیحاتی برای interrupt و کالیبراسیون است.
🔗 Reference: Official Arduino Library – IAM‑20381

23. چه خطاهایی ممکن است هنگام خواندن داده‌های IAM‑20381 رخ دهد؟

خطاهای رایج شامل NACK در I²C، SPI misalignment، یا overflow داده‌ها هستند. این خطاها معمولاً ناشی از اتصال نامناسب، نویز روی خطوط داده، یا تنظیم نادرست فرکانس نمونه‌برداری است. دیتاشیت رسمی روش‌های تشخیص و رفع این خطاها را شرح داده است تا داده‌ها دقیق و پایدار باقی بمانند.
🔗 Reference: Official Datasheet – IAM‑20381

24. IAM‑20381 چگونه به تغییرات دما حساس است؟

سنسور IAM‑20381 دارای تغییرات کوچک در حساسیت و offset نسبت به دما است. Application Note رسمی توصیه می‌کند از الگوریتم‌های compensation دما استفاده شود تا accuracy داده‌ها حفظ شود. این روش‌ها مخصوصاً در کاربردهای صنعتی و خودرو که دما متغیر است اهمیت دارند.
🔗 Reference: Official Application Note – IAM‑20381

25. IAM‑20381 چه مزایایی نسبت به سنسورهای مشابه دارد؟

مزیت اصلی IAM‑20381 دقت بالا، پشتیبانی از I²C و SPI، و مقاومت در برابر محیط‌های صنعتی است. همچنین کتابخانه‌ها و درایورهای رسمی ارائه شده، راه‌اندازی سریع و reliable را تضمین می‌کنند. سنسورهای مشابه ممکن است در نویز یا محدوده دمایی محدود باشند، اما IAM‑20381 برای کاربردهای پیشرفته صنعتی و خودرویی بهینه شده است.
🔗 Reference: Official Product Page – IAM‑20381

26. چگونه می‌توان داده‌های IAM‑20381 را فیلتر کرد؟

برای کاهش نویز و خطا در داده‌های IAM‑20381، می‌توان از digital low-pass filter استفاده کرد. همچنین فیلترهای نرم‌افزاری و الگوریتم‌های Kalman می‌توانند signal را صاف کرده و drift را کاهش دهند. این کار مخصوصاً در کاربردهای رباتیک و اندازه‌گیری دقیق حرکتی ضروری است.
🔗 Reference: Official Datasheet – IAM‑20381

27. IAM‑20381 چه محدودیت‌هایی در نمونه‌برداری سریع دارد؟

حداکثر فرکانس نمونه‌برداری IAM‑20381 حدود 1kHz است. اگر فرکانس بالاتری نیاز باشد، ممکن است overflow رخ دهد یا داده‌ها از دست بروند. دیتاشیت توصیه می‌کند تنظیمات I²C/SPI و interrupt مطابق با این محدودیت‌ها انجام شود تا داده‌ها به صورت پایدار و دقیق منتقل شوند.
🔗 Reference: Official Datasheet – IAM‑20381

28. IAM‑20381 در چه کاربردهای IoT مناسب است؟

سنسور IAM‑20381 به دلیل دقت بالا و مصرف انرژی کم برای IoT و دستگاه‌های متصل مناسب است. می‌تواند حرکت و ارتعاشات محیط را تشخیص دهد و با میکروکنترلرها یا MCU ها داده‌ها را به صورت دیجیتال منتقل کند. همچنین پشتیبانی از sleep mode مصرف انرژی را کاهش می‌دهد.
🔗 Reference: Official Product Page – IAM‑20381

29. چگونه می‌توان IAM‑20381 را برای پروژه‌های رباتیک آماده کرد؟

در پروژه‌های رباتیک، سنسور IAM‑20381 می‌تواند موقعیت و حرکت را با دقت میلی‌گراوی اندازه‌گیری کند. اتصال به میکروکنترلر با I²C یا SPI، استفاده از interrupt و فیلتر نرم‌افزاری باعث عملکرد پایدار و real-time می‌شود. دیتاشیت و Reference Design رسمی، نکات اتصال و PCB مناسب را ارائه کرده‌اند.
🔗 Reference: Official Reference Design – IAM‑20381

30. چه عواملی باعث خطای اندازه‌گیری در IAM‑20381 می‌شوند؟

عوامل اصلی شامل نویز الکترونیکی، drift، تغییرات دما و اتصال غیرصحیح به میکروکنترلر هستند. با استفاده از کالیبراسیون دوره‌ای، فیلتر دیجیتال و رعایت PCB layout مناسب می‌توان این خطاها را به حداقل رساند. دیتاشیت رسمی توصیه‌هایی برای کاهش خطای اندازه‌گیری ارائه کرده است.
🔗 Reference: Official Datasheet – IAM‑20381

31. IAM‑20381 چگونه می‌تواند در سیستم‌های خودرویی استفاده شود؟

سنسور IAM‑20381 در خودروها برای stability control، تشخیص ضربه و ایمنی کاربرد دارد. دقت بالا و مقاومت در برابر محیط‌های پرنویز آن را مناسب کرده است. داده‌های شتاب می‌توانند برای تشخیص سقوط، شتاب‌گیری یا ترمز ناگهانی استفاده شوند. دیتاشیت رسمی جزئیات محدوده عملیاتی و دقت را ارائه کرده است.
🔗 Reference: Official Product Page – IAM‑20381

32. IAM‑20381 در محیط‌های صنعتی چگونه عمل می‌کند؟

در محیط‌های صنعتی، سنسور IAM‑20381 می‌تواند لرزش‌ها و حرکت‌های دستگاه‌ها را با دقت بالا اندازه‌گیری کند. مقاومت در برابر EMI و محدوده دمایی گسترده، باعث می‌شود داده‌ها پایدار و قابل اعتماد باشند. استفاده از PCB و تغذیه مناسب تضمین‌کننده عملکرد مطلوب است.
🔗 Reference: Official Datasheet – IAM‑20381

33. چگونه می‌توان IAM‑20381 را برای مصرف کم انرژی تنظیم کرد؟

با استفاده از حالت low-power و sleep mode، سنسور IAM‑20381 می‌تواند مصرف انرژی را به حداقل برساند. فرکانس نمونه‌برداری پایین‌تر و استفاده از interrupt برای بیدار شدن سنسور در مواقع نیاز نیز موثر است. دیتاشیت رسمی توصیه‌هایی برای تنظیمات بهینه ارائه کرده است.
🔗 Reference: Official Datasheet – IAM‑20381

34. چه مشکلات رایجی هنگام اتصال IAM‑20381 به میکروکنترلر رخ می‌دهد؟

مشکلات رایج شامل آدرس I²C نادرست، مقاومت Pull-up ناکافی، نویز روی خطوط داده و misalignment SPI هستند. رعایت دقیق دیتاشیت، استفاده از کتابخانه رسمی و PCB مناسب باعث کاهش این مشکلات می‌شود.
🔗 Reference: Official Datasheet – IAM‑20381

35. منابع رسمی IAM‑20381 از کجا قابل دریافت هستند؟

می‌توانید از صفحه رسمی کارخانه شامل Datasheet، Design Guide، Application Note و GitHub Library استفاده کنید. این منابع شامل اطلاعات کامل برای اتصال، کالیبراسیون، و برنامه‌نویسی با Arduino و STM32 هستند و بهترین مرجع برای اطلاعات دقیق و به‌روز سنسور IAM‑20381 محسوب می‌شوند.
🔗 Reference: Official Product Page – IAM‑20381

36. سنسورهای مشابه و معروف با سنسور IAM20381 کدامند و چه تفاوت‌هایی با آن دارند؟

در دنیای سنسورهای سه‌محوره (۳‑axis IMU) انتخاب یک ماژول که دقت بالا، نویز پایین و پایداری قابل قبول داشته باشد بسیار اهمیت دارد. سنسور IAM20381 به‌عنوان سنسور اصلی در ماژول GEBRABIT‑IAM20381 یکی از گزینه‌های مطرح است، ولی رقابت با مدل‌های برجسته بازار نیازمند بررسی دقیق ویژگی‌های فنی است. سنسورهای مشابهی موجودند که در محدوده اندازه‌گیری، نویز و حساسیت متقاطع عملکرد متفاوتی دارند؛ مقایسه این پارامترها کمک می‌کند انتخاب بهینه‌تری داشته باشیم. در جدول زیر، سنسور IAM20381 را همراه با ۴ سنسور مشهور مشابه (که در محصولات معتبری استفاده شده‌اند) مقایسه می‌کنیم

سنسور	محدوده اندازه‌گیری ژیروسکوپ (FSR) [°/s]	نویز ژیروسکوپ (Noise Density) [°/s/√Hz]	پهنای باند / فیلتر دیجیتال ژیروسکوپ [Hz]	حساسیت محور متقاطع (Cross‑Axis Sensitivity) [%]
IAM20381	±2000	~0.005	250	< 0.5
MPU‑6000 / MPU‑6050	±250 / ±500 / ±1000 / ±2000	~0.01	~200	~1.0
ICM‑20602 (یا ICM‑20649)	±2000	~0.007	تا 400	~0.7
LSM6DS3	±125 / ±250 / ±500 / ±1000 / ±2000	~0.02	~160	~1.5
BMI160	±2000	~0.01	~160	~1.0

توجه: مقادیر بالا تقریب هستند و بسته به نسخه سنسور، دمای کاری، کالیبراسیون و مدار پیرامونی ممکن است متفاوت باشند.

🔗 Reference: Official Datasheet – IAM‑20381

To obtain accurate information on the operating values and maximum allowable limits of ICs, users must refer to the official datasheet of those components

If any of the techincal documents are missing or wrong please let us know

Help the Gebra team improve the quality by your comments and ratings Cancel Reply

توجه!

محصولات ما صرفاً برای اهداف تحقیقاتی و توسعه طراحی شده‌اند. جبرابیت صراحتاً اعلام می‌کند که در صورت استفاده کاربران از این محصولات در کاربردهای حساس و دقیق از جمله امور مالی یا مواردی که به جان و مال انسان آسیب می‌زنند، هیچ‌گونه مسئولیتی را نمی‌پذیرد.

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها (IC)، کاربران باید حتماً به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند.
