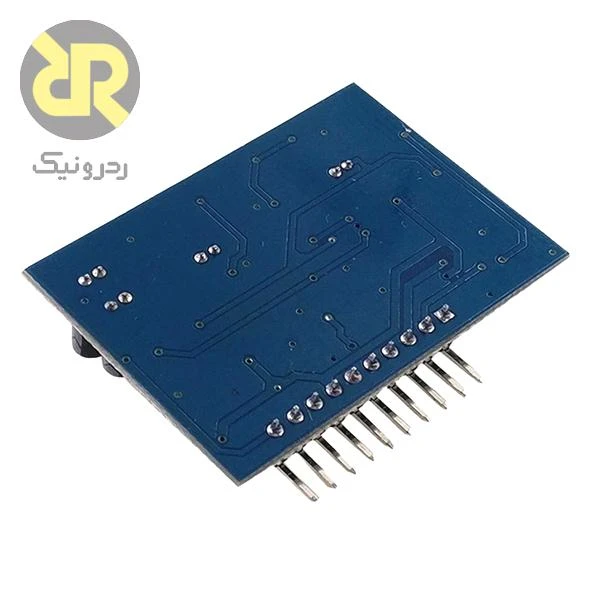

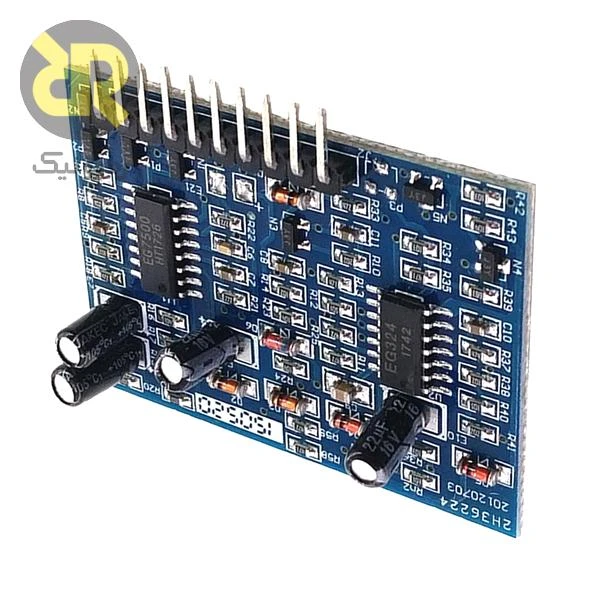

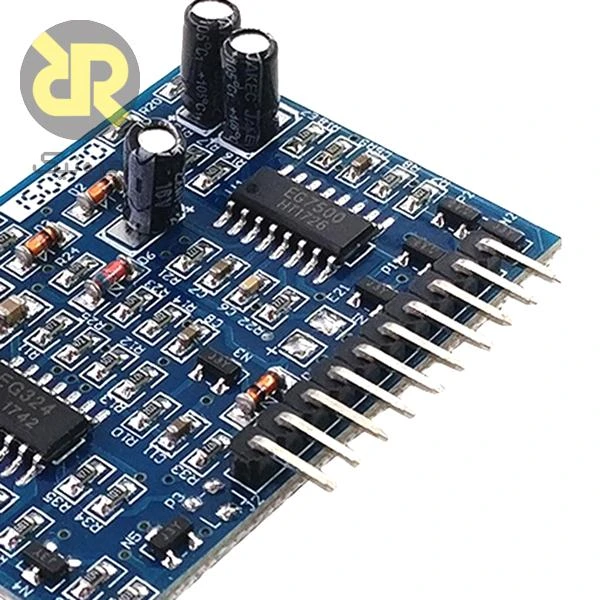

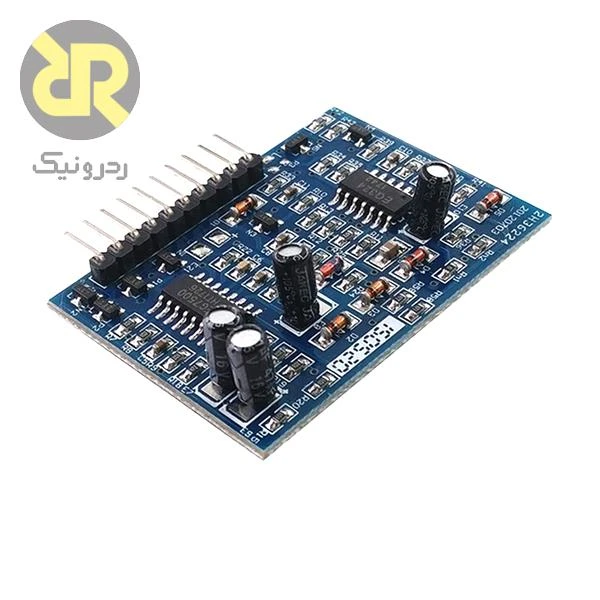

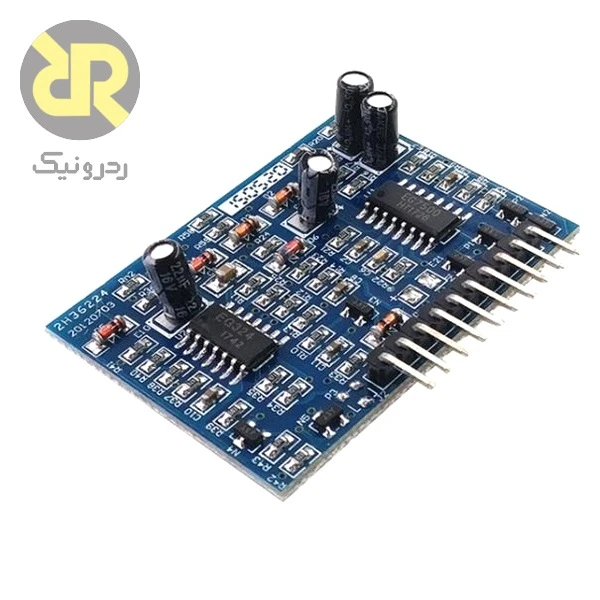

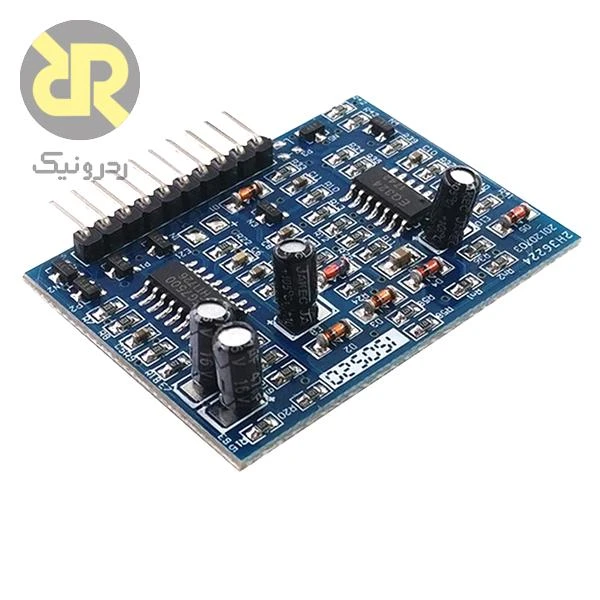

این برد کنترل بر پایه EG7500 برای تولید فرمان PWM معرفی شده است. EG7500 به‌تنهایی مبدل قدرت نیست و داده‌های تراشه، ریتینگ کل برد را مشخص نمی‌کنند.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| هسته کنترلی | EG7500 با دو تقویت‌کننده خطا |
| تغذیه کاری تراشه | 7–40 V؛ حد مجاز برد باید جداگانه تأیید شود |
| مرجع تراشه | 5 V با دقت ±1% طبق سند |
| خروجی | امکان انتخاب فرمان تک‌خروجی یا پوش‌پول |
| کنترل زمان مرده | قابل تنظیم از ورودی کنترلی تراشه |
عملکرد و قابلیت‌ها
مدار نوسان‌ساز و مقایسه‌کننده PWM، فرمان درایورهای خارجی را تولید می‌کنند. تنظیمات برد به مقادیر اجزای نصب‌شده وابسته است.
کاربردها
کنترل منابع سوئیچینگ و اینورتر در صورت تطبیق برد با طراحی، بر پایه کاربردهای آی‌سی.
نکات طراحی و استفاده
شماره پایه‌ها و ریل تغذیه برد را پیش از اتصال بررسی کنید. از بازه 40 V تراشه برای مجاز دانستن خازن یا قطعه کم‌ولتاژ روی برد استفاده نکنید؛ توان خروجی را مرحله قدرت تعیین می‌کند.
