EG1611 آی‌سی کنترل مرحله افزاینده جلویی اینورتر از EG Micro است. نسخه مستند 1.2 برای کنترل پوش‌پول یا پل کامل شبه‌رزونانسی معرفی شده است.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| تغذیه منطق | 5 V |
| خروجی PWM | دو خروجی؛ فرکانس قابل تنظیم 40–111 kHz |
| زمان مرده | 500 ns در نسخه مستند |
| راه‌اندازی نرم | 1 s |
| فیدبک | ولتاژ، جریان و دما؛ فرمان فن و بیزر |

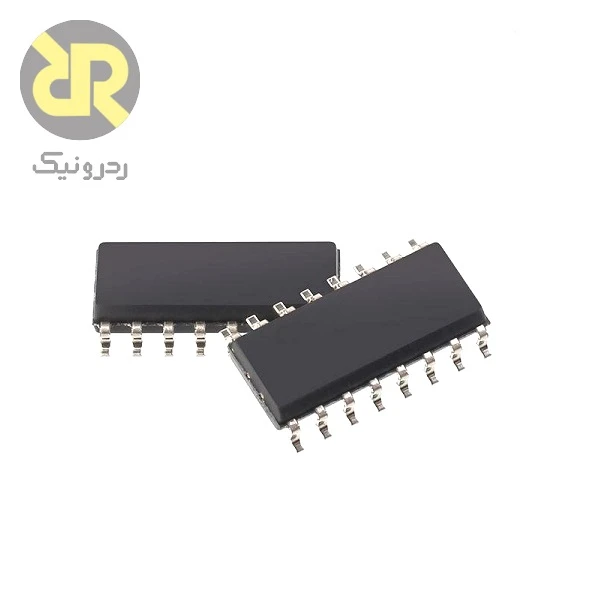

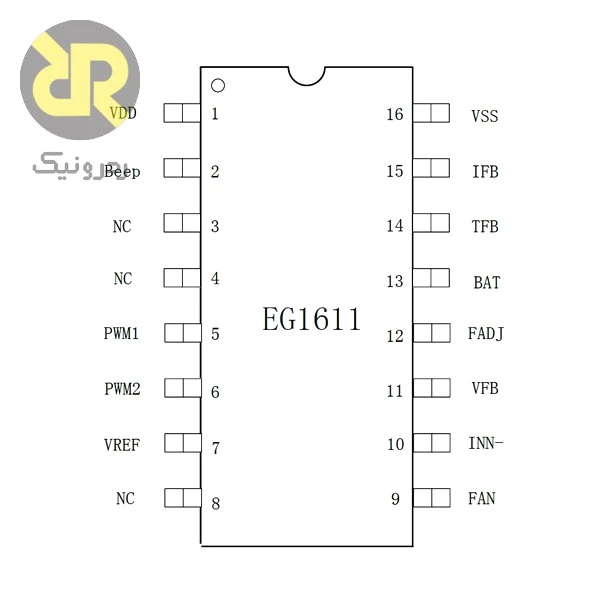

| پکیج سند 1.2 | SOP16؛ با تصویر و شماره نسخه موجود تطبیق داده شود |

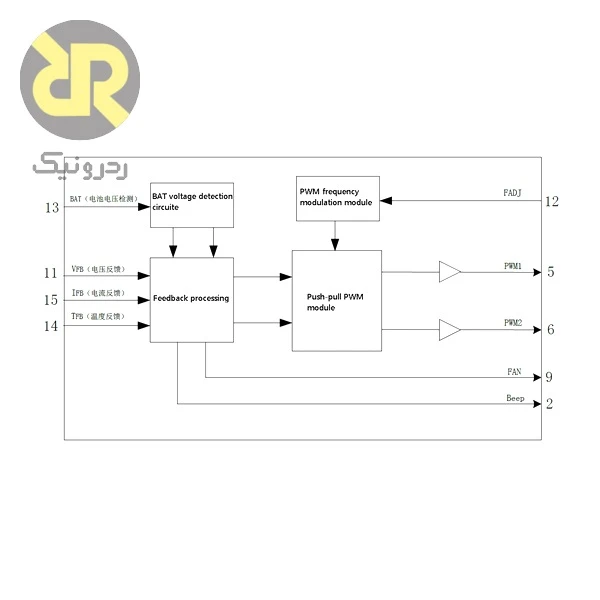

عملکرد و قابلیت‌ها
کنترلر به کمک مدار درایور خارجی، کلیدهای مرحله افزایش ولتاژ را فرمان می‌دهد. سیگنال BAT برای پایش ولتاژ باتری با تقسیم مقاومتی استفاده می‌شود.
کاربردها
مرحله جلویی اینورتر و UPS مطابق کاربردهای سازنده.
نکات طراحی و استفاده
ولتاژ باتری به پایه تغذیه 5 V وصل نمی‌شود. فرکانس، حفاظت جریان و شبکه حس باتری باید با مدار قدرت طراحی شوند؛ بازنگری سند در سال 2021 نام پکیج را اصلاح کرده است.
