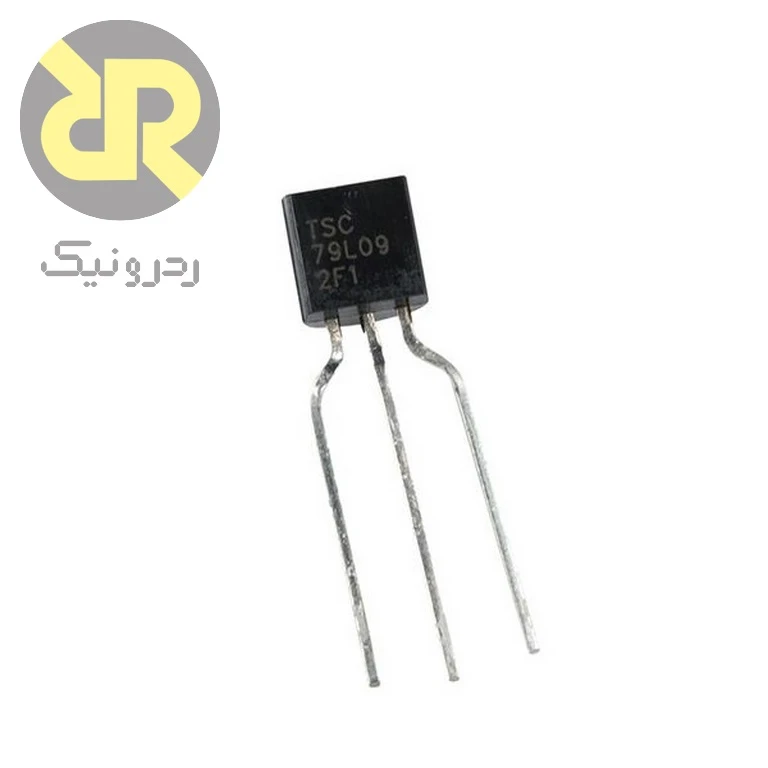

79L09 یک رگولاتور خطی سه‌پایه با خروجی ثابت −9 V است. این قطعه برای تثبیت ولتاژ در بخش‌هایی با مصرف پایین انتخاب می‌شود و برای تولید خروجی به سلف و مدار سوئیچینگ نیاز ندارد.
ویژگی‌ها و مشخصات 79L09
| مشخصه | مقدار یا توضیح |
|---|---|
| نوع رگولاتور | خطی، خروجی ثابت منفی |
| ولتاژ نامی خروجی | −9 V |
| ردهٔ جریان خانواده | تا 100 mA، با رعایت محدودیت توان و دما |
| فرم عرضه در اطلاعات محصول | TO-92 |
| مرجع فنی | UTC 79LXX؛ این مرجع به‌تنهایی سازندهٔ موجودی فروشگاه را مشخص نمی‌کند |

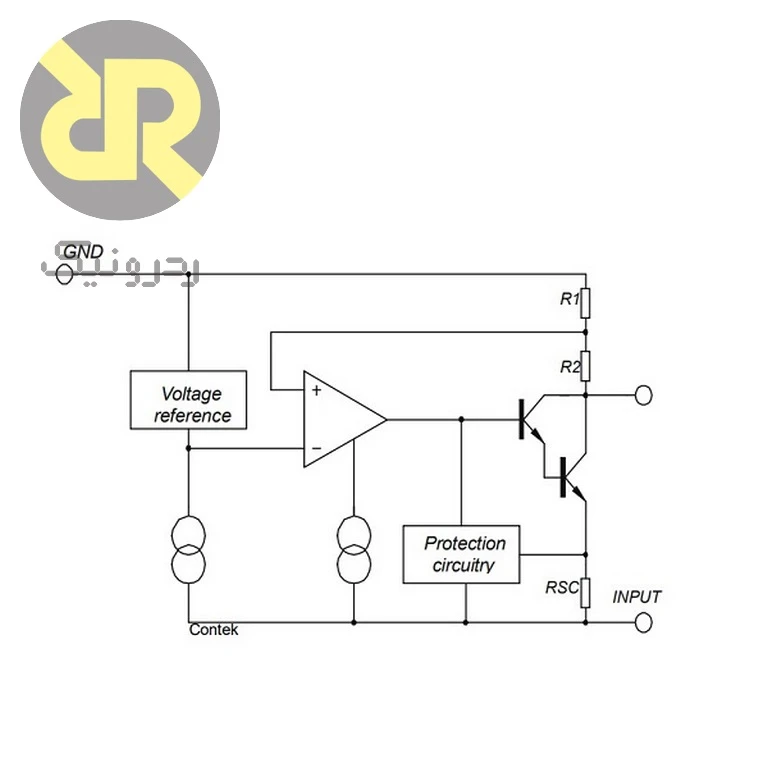

عملکرد و انتخاب قطعه
برای استفاده از 79L09، ورودی باید حاشیهٔ کافی نسبت به خروجی −9 V داشته باشد. قدر مطلق ولتاژ ورودی باید از خروجی بیشتر باشد؛ اتصال ورودی مثبت جایگزین تغذیهٔ منفی نیست. جریان قابل استفاده به اختلاف ورودی و خروجی و دفع گرما وابسته است.
کاربردهای قابل بررسی
با توجه به خروجی −9 V، می‌توان استفاده از این قطعه را برای ریل منفی کم‌مصرف بخش آنالوگ بررسی کرد. انتخاب نهایی به جریان بار، نویز مجاز و ولتاژهای مورد نیاز مدار بستگی دارد.
نکات طراحی و استفاده
توان تلف‌شده را تقریباً از حاصل‌ضرب اختلاف قدر مطلق ورودی و خروجی در جریان بار محاسبه کنید. قبل از اتصال، ترتیب پایه‌های نمونهٔ واقعی را با دیتاشیت متناظر تطبیق دهید؛ پایه‌بندی رگولاتورهای مثبت و منفی را یکسان فرض نکنید. خازن‌های بای‌پس و خروجی را نزدیک قطعه و مطابق مرجع فنی انتخاب کنید. حدود مطلق ورودی، مقدار توصیه‌شده برای کار پیوسته نیستند.
