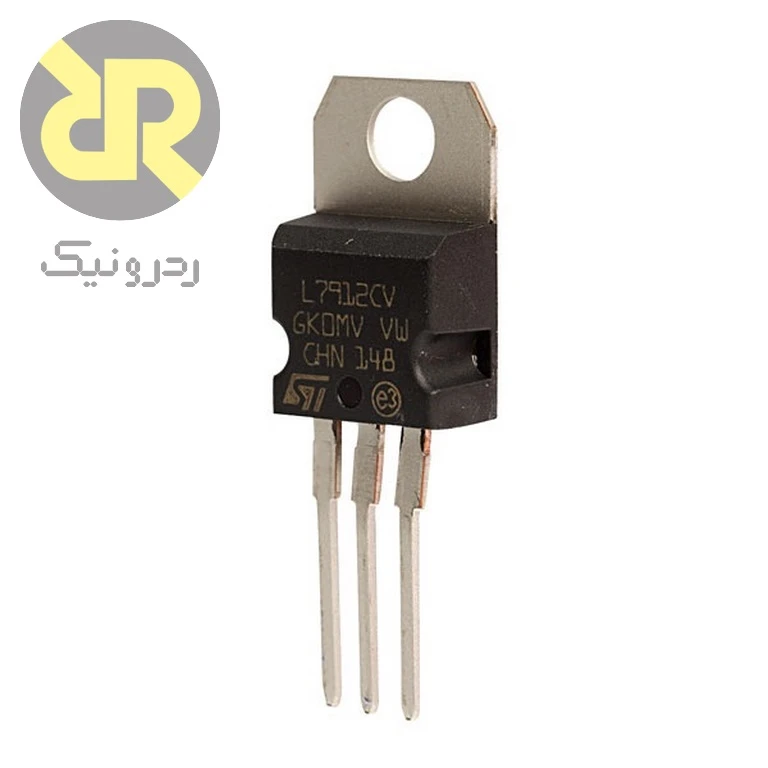

L7912CV رگولاتور خطی منفی سه‌پایه از خانوادهٔ L79 شرکت STMicroelectronics است که خروجی ثابت −12 V نسبت به زمین مدار فراهم می‌کند. این قطعه برای تنظیم تغذیهٔ منفی و استفاده در منابع تغذیهٔ دو قطبی کاربرد دارد.
ویژگی‌ها و مشخصات فنی L7912CV
| مشخصه | مقدار یا توضیح |
|---|---|
| نوع و پکیج | رگولاتور خطی منفی با خروجی ثابت؛ TO-220 |
| خروجی نامی | −12 V |
| توانایی جریان‌دهی خانواده | تا 1.5 A با رعایت شرایط الکتریکی و حرارتی |
| حفاظت‌ها | حفاظت حرارتی، اتصال کوتاه و ناحیهٔ عملکرد ایمن خروجی |

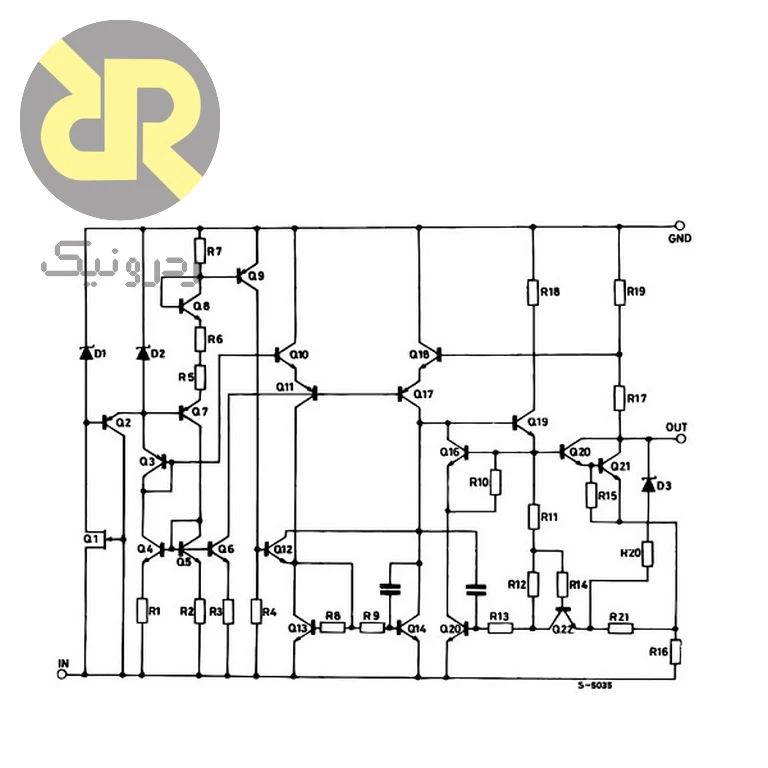

عملکرد و کاربردها
برای تولید خروجی تنظیم‌شده، ورودی منفی با قدرمطلق بالاتر لازم است. این رگولاتور به‌تنهایی ورودی مثبت را به منفی تبدیل نمی‌کند. همراه یک رگولاتور مثبت متناسب، می‌توان آن را برای تغذیهٔ دو قطبی بخش‌های آنالوگ بررسی کرد.
نکات طراحی و استفاده
جدول L7912C بازهٔ ورودی −15.5 تا −27 V را برای بار 5 mA–1 A و توان تلفاتی حداکثر 15 W، تحت شرایط آزمون، مشخص می‌کند. این توان مجاز به معنی امکان کار بدون هیت‌سینک نیست.
آرایش پایه‌ها و قطبیت خازن‌ها از دیتاشیت کنترل شوند. مدار مرجع از خازن ورودی تانتالیوم 2.2 µF استفاده می‌کند؛ برای نوع آلومینیومی، سازنده حداقل ده برابر ظرفیت را توصیه کرده است. نیاز خازن خروجی، دیود محافظ و دفع حرارت نیز بر اساس مدار بررسی شود.
