ماژول XL4015 رگولاتور سوئیچینگ Buck ولتاژ 8V to 36V

ماژول کاهنده قابل تنظیم XL4015 همراه هیت‌سینک؛ ورودی کاری آی‌سی 8–36 V و محدوده تنظیم آن 1.25–32 V است. ظرفیت 5 A به طراحی و خنک‌کاری وابسته است و جریان پیوسته تضمین‌شده برد محسوب نمی‌شود.

توجه!

ماژول‌های جبرابیت، پیش از ورود به فروش، با قطعات اصلی و تحت فرایندهای تست عملکرد و پایداری بررسی می‌شوند. این موضوع باعث می‌شود محصول نهایی از نظر کیفیت، دقت و دوام در سطح استانداردهای مهندسی قرار گیرد.
در بازار ممکن است محصولات مشابه با قیمت پایین‌تر دیده شوند، اما بسیاری از آن‌ها بدون کنترل کیفیت و با قطعات غیرمعتبر عرضه می‌شوند که در پروژه‌های حساس موجب خطا، ناپایداری یا آسیب به سیستم می‌شود.
هدف ما ارائه محصولی است که نه‌تنها به‌درستی کار کند، بلکه در بلندمدت اعتماد و کارایی واقعی به همراه داشته باشد. این کیفیت، نتیجه استفاده از قطعات اصل و انجام تست‌های دقیق پیش از ارسال است.

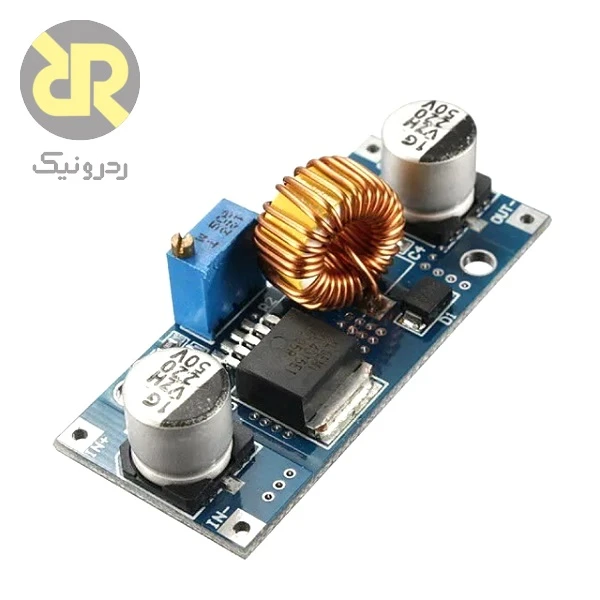

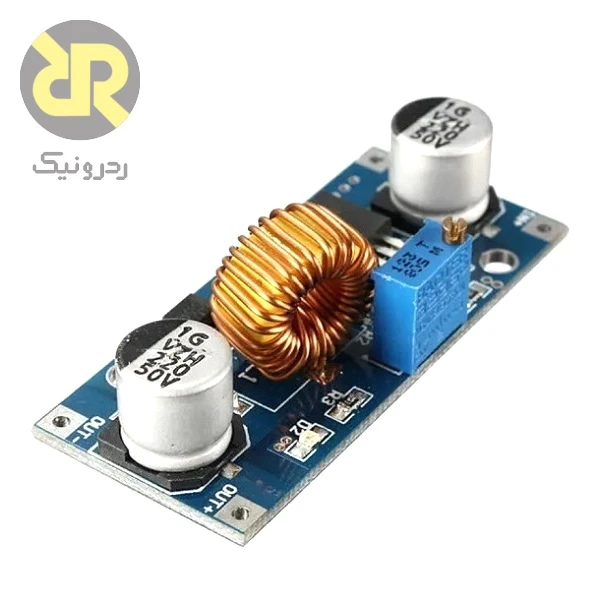

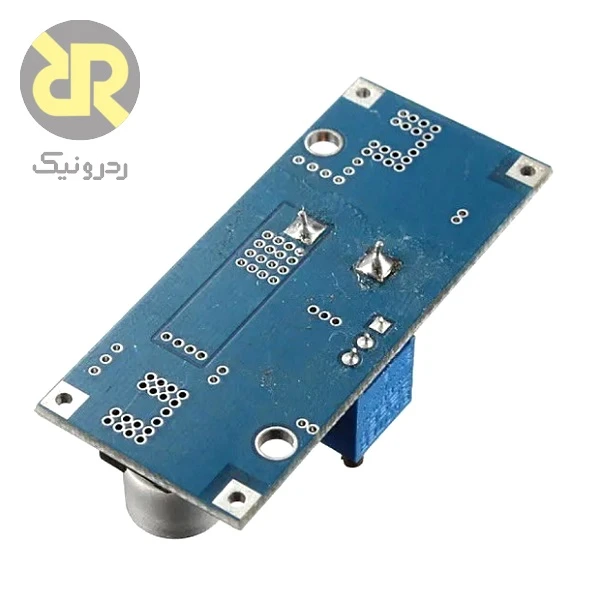

این ماژول کاهنده قابل تنظیم بر پایه XL4015، برای کاهش ولتاژ DC عرضه می‌شود و در تصویر محصول دارای هیت‌سینک است. مشخصات زیر، مشخصات آی‌سی XL4015 هستند؛ حد جریان مداوم و ولتاژ مجاز برد باید با قطعات نصب‌شده و شرایط خنک‌کاری تطبیق داده شود.

ویژگی‌ها و مشخصات فنی

مشخصهمقدار یا توضیح
ساختارBuck؛ زمین ورودی و خروجی مشترک
ورودی کاری آی‌سی8–36 V؛ مقدار 40 V در جدول حدود مطلق، ورودی کاری نیست
خروجی قابل تنظیم آی‌سی1.25–32 V؛ خروجی باید از ورودی پایین‌تر باشد
جریان بار آی‌سیقابلیت 5 A با قطعات قدرت و دفع گرمای مناسب
فرکانس180 kHz نامی
حفاظت‌های آی‌سیمحدودسازی جریان، قطع حرارتی و حفاظت اتصال کوتاه
پکیج آی‌سیTO263-5L؛ تب فلزی به SW متصل است
بازه دمای پیوند درج‌شده−40 تا +125 °C؛ مشخصه آی‌سی و نه محیط مجاز کل برد

عملکرد و قابلیت‌ها

پتانسیومتر، نسبت تقسیم بازخورد و در نتیجه ولتاژ خروجی را تغییر می‌دهد. رابطه شبکه استاندارد VOUT = 1.25 × (1 + RUP/RDOWN) است؛ RUP مقاومت خروجی به FB و RDOWN مقاومت FB به زمین است. هیت‌سینک به انتقال گرما کمک می‌کند، اما به‌تنهایی رسیدن مداوم به 5 A را تضمین نمی‌کند.

کاربردها

دیتاشیت XL4015 کاربردهایی مانند تغذیه نمایشگر، ابزار قابل حمل و تجهیزات شبکه را ذکر می‌کند. برای ساخت تغذیه قابل تنظیم نیز می‌توان این برد را با آزمون بار به کار گرفت.

نکات طراحی و استفاده

خروجی را ابتدا بدون مصرف‌کننده تنظیم کنید. از گرم‌شدن سلف، دیود و اتصالات در بار بالا مطمئن شوید. تنظیم ولتاژ و محدودسازی داخلی جریان آی‌سی، به‌تنهایی شارژر باتری با کنترل جریان یا درایور جریان ثابت LED ایجاد نمی‌کند؛ چنین کاربردهایی به مدار و حفاظت متناسب نیاز دارند.
