TPS62130A مبدل کاهندهٔ سنکرون با خروجی قابل تنظیم است. این مدل برای ایجاد ریل محلی در بردهای دارای ورودی چندسلولی یا آداپتور DC استفاده می‌شود.
مشخصات فنی TPS62130A
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل | TPS62130A |
| سازنده | Texas Instruments |
| ورودی کاری | 3 تا 17 V |
| خروجی قابل تنظیم | 0.9 تا 6 V؛ با رعایت نسبت تبدیل |
| ظرفیت جریان خروجی | تا 3 A با شرایط طراحی مناسب |
| نوع | Buck سنکرون |

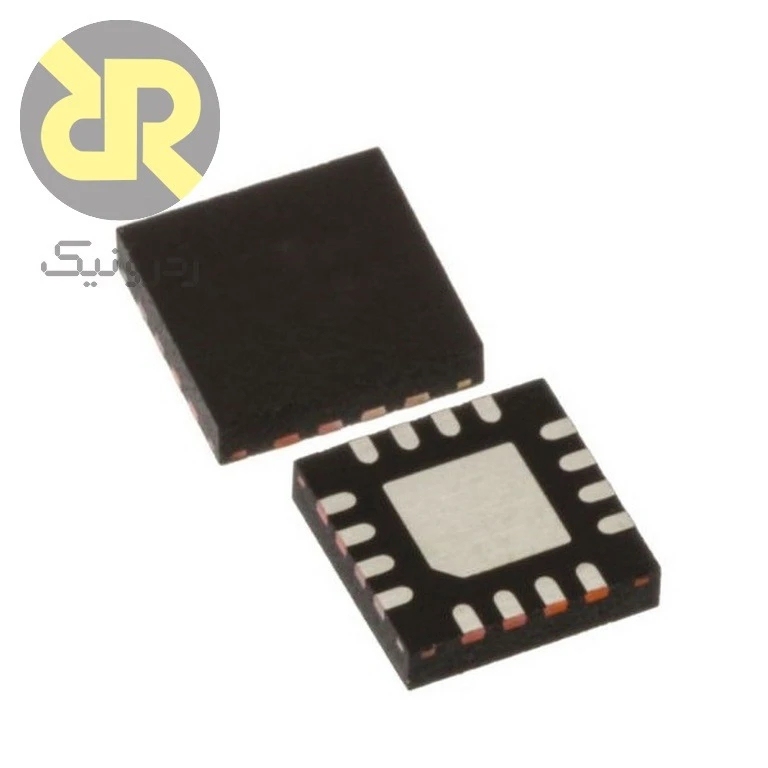

| پکیج | VQFN شانزده‌پایه، 3 × 3 mm |
عملکرد و قابلیت‌ها

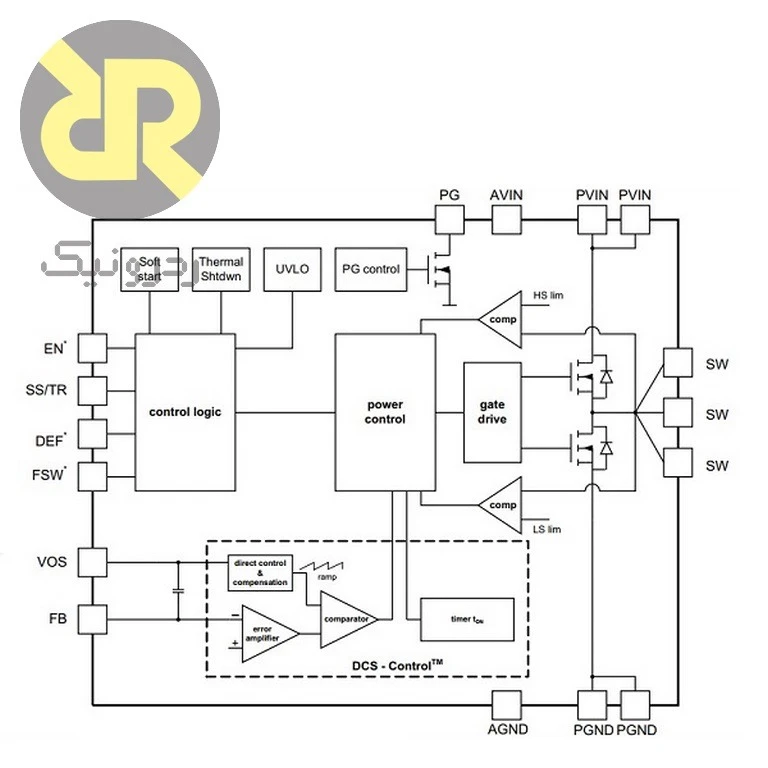

تنظیم خروجی با شبکهٔ بازخورد خارجی انجام می‌شود. یکسوسازی سنکرون، بخشی از مسیر توان را در داخل قطعه فراهم می‌کند، اما سلف و خازن‌ها همچنان باید جداگانه انتخاب شوند.
کاربردهای مناسب
سازنده ریل‌های تغذیهٔ پردازنده و تجهیزات باتری‌خور را در کاربردهای خانواده معرفی می‌کند. بررسی تغییر بار سریع برای چنین ریل‌هایی اهمیت دارد.
نکات طراحی و استفاده
حاشیهٔ ورودی، نسبت تبدیل و رفتار بار سبک را در انتخاب خروجی بررسی کنید؛ ظرفیت 3 A به شرایط حرارتی برد وابسته است.
پد حرارتی را مطابق نقشه به زمین متصل کنید و حلقهٔ جریان کلید را کوتاه نگه دارید. خازن‌های سرامیکی را با ظرفیت مؤثر در ولتاژ کاری انتخاب کنید.
