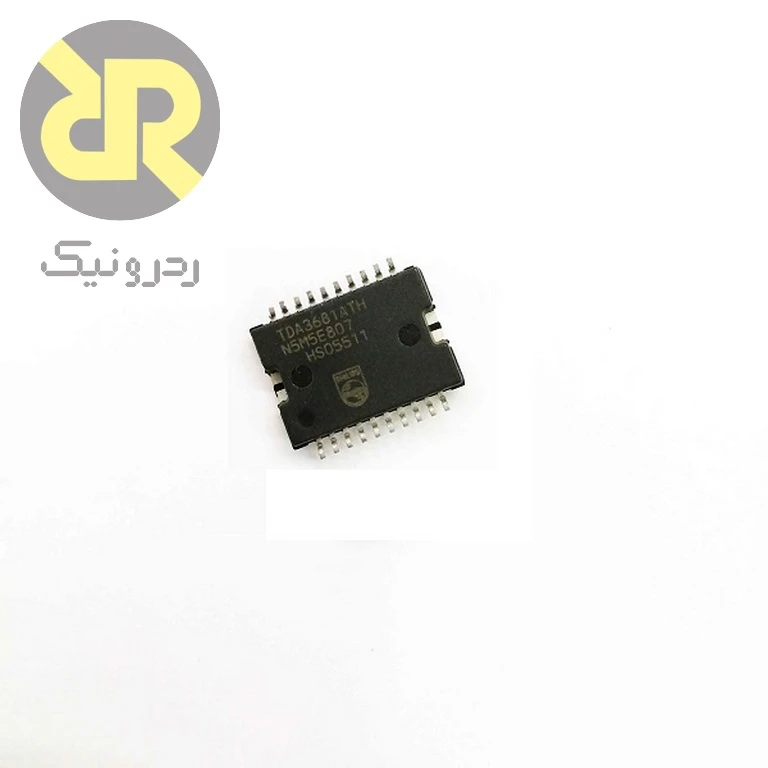

TDA3681ATH مدار مدیریت تغذیهٔ چندخروجی برای رادیوی خودرو است. چهار رگولاتور ثابت، کلید توان و بافر ورودی احتراق را در یک بدنهٔ HSOP20 ترکیب می‌کند.
مشخصات فنی TDA3681ATH
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل | TDA3681ATH |
| سازنده | NXP / Philips |
| خروجی REG1 | 8.5 V؛ مشخصات جدول تا 600 mA |
| خروجی REG2 | 5 V؛ مشخصات جدول تا 300 mA |
| خروجی REG3 | 5 V؛ مشخصات جدول تا 1.4 A |
| خروجی REG4 | 3.3 V؛ مشخصات جدول تا 1 A |
| ورودی کار عادی | VP1: 9.5 تا 18 V؛ VP2: 6.5 تا 18 V |
| پکیج | HSOP20 / SOT418-3 |
عملکرد و قابلیت‌ها

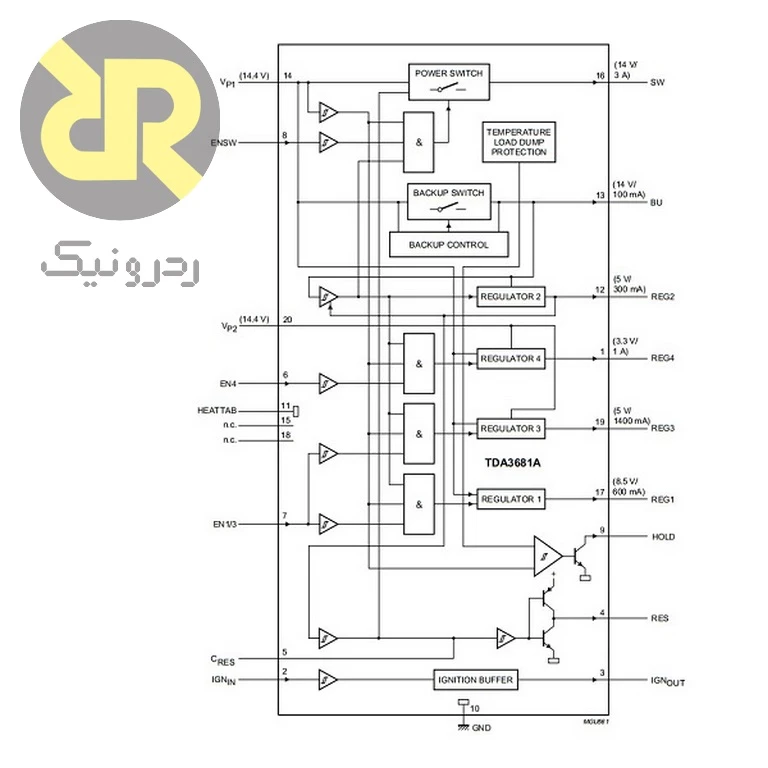

REG2 برای تغذیهٔ میکروکنترلر در نظر گرفته شده است. REG1 و REG3 کنترل مشترک دارند و REG4 جداگانه کنترل می‌شود؛ خروجی‌های Reset و Hold به مدیریت وضعیت تغذیه کمک می‌کنند.
کاربردهای مناسب
کاربرد معرفی‌شدهٔ سازنده رادیوی خودرو، با یا بدون میکروکنترلر، است. برای جایگزینی در برد موجود، توالی ریل‌ها و منطق کنترل باید تطبیق داده شود.
نکات طراحی و استفاده
جریان‌های جدول به معنی امکان بار کامل هم‌زمان همهٔ خروجی‌ها در هر دما نیست. مجموع تلفات دو ورودی و چهار رگولاتور را بررسی کنید.
حدود تحمل Load Dump و اتصال معکوس، شرایط گذرا هستند. خازن تأخیر Reset، ذخیرهٔ تغذیه و اتصال HEATTAB باید مطابق مدار کاربرد انتخاب شوند.
