ML4821CS کنترلر اصلاح ضریب توان با کنترل جریان متوسط از Fairchild است. این آی‌سی مرحله بوست PFC را کنترل می‌کند و خود مبدل کامل AC/DC نیست.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| روش کنترل | Average Current Mode؛ مناسب PFC در حالت جریان پیوسته |
| درایور خروجی | قابلیت جریان پیک 1 A؛ جریان بار خروجی مبدل نیست |
| مرجع | 5 V |
| پکیج و گرید | SOIC20؛ گرید C برای 0 تا +70 °C |
| قابلیت‌ها | راه‌اندازی نرم، تشخیص جریان و قفل افت تغذیه |

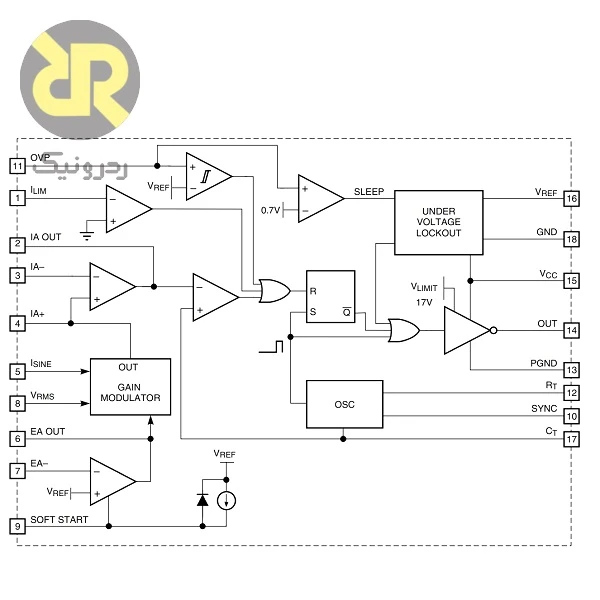

عملکرد و قابلیت‌ها
شکل مرجع جریان از ولتاژ ورودی و فرمان تنظیم ولتاژ ساخته می‌شود. حلقه جریان، سلف بوست را کنترل می‌کند تا جریان ورودی از شکل ولتاژ خط پیروی کند.
کاربردها
مرحله پیش‌تنظیم PFC در منابع تغذیه AC/DC، مطابق کاربرد دیتاشیت.
نکات طراحی و استفاده
سلف، کلید، دیود، خازن باس و تغذیه کمکی باید جداگانه طراحی شوند. مسیر حس جریان و جبران‌سازی دو حلقه را مطابق راهنمای سازنده انتخاب کنید؛ ولتاژ باس، ولتاژ تغذیه آی‌سی نیست.
