MAX8903E شارژر سوئیچینگ باتری لیتیوم‌یون تک‌سل از Maxim Integrated، اکنون زیرمجموعه Analog Devices، است. این آی‌سی علاوه بر شارژ، مسیر تغذیه سیستم را بین USB، آداپتور و باتری مدیریت می‌کند؛ بنابراین برای دستگاهی که هنگام شارژ نیز مصرف دارد، قابلیت مدیریت توان اهمیت دارد.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| نوع شارژر | مبدل کاهنده سوئیچینگ با مدیریت مسیر تغذیه |
| تعداد سلول | یک سلول لیتیوم‌یون |
| جریان شارژ | قابل تنظیم تا 2 A، متناسب با توان منبع و مصرف سیستم |
| ورودی DC | 4.15 V تا 16 V |
| ورودی USB | 4.1 V تا 6.3 V |
| ولتاژ شارژ نسخه E | 4.1 V تیپیک؛ مطابق جدول انتخاب مدل |
| محدودیت جریان USB | قابل انتخاب 100 یا 500 mA |
| فرکانس نسخه E | 4 MHz |

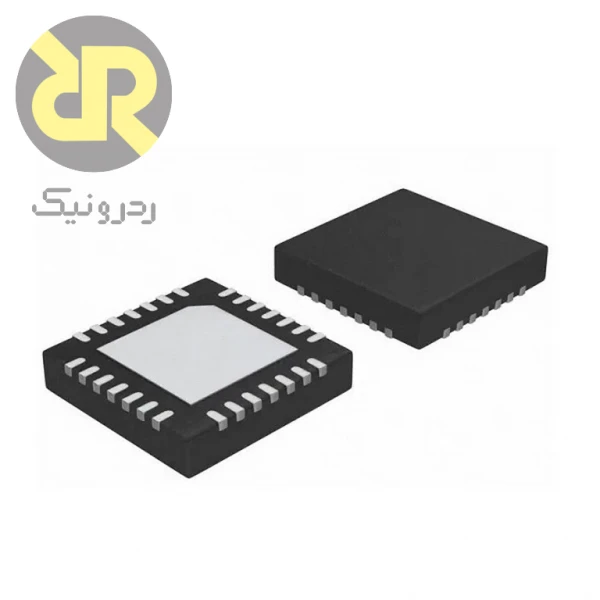

| پکیج | TQFN با 28 پایه، ابعاد 4 × 4 mm و پد حرارتی |
| پایش و حفاظت | پایش ترمیستور، محدودسازی حرارتی، تایمر شارژ و خروجی خطا |
عملکرد و قابلیت‌ها

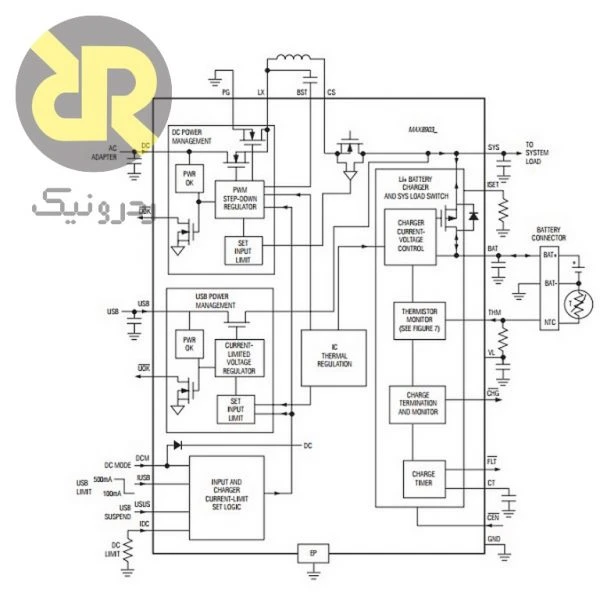

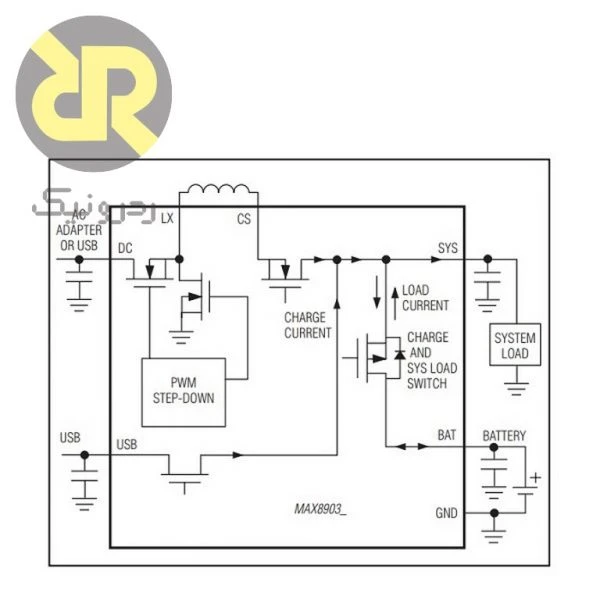

کنترل Smart Power Selector توان موجود را میان بار سیستم و شارژ باتری تقسیم می‌کند. نسخه E قابلیت تشخیص حضور باتری برای فعال‌سازی تغذیه را دارد؛ رفتار آن به اتصال ترمیستور و پیکربندی مدار وابسته است.
کاربردها
سازنده تجهیزات دستی بی‌سیم، ابزارهای ناوبری و پخش‌کننده‌های چندرسانه‌ای قابل‌حمل را از کاربردهای این خانواده معرفی کرده است.
نکات طراحی و انتخاب
ولتاژ نهایی 4.1 V متعلق به نسخه E است؛ مقادیر سایر نسخه‌های MAX8903 را به این مدل منتقل نکنید. نرخ شارژ را متناسب با باتری و جریان باقی‌مانده پس از مصرف سیستم تعیین کنید.
برای طراحی، سلف، خازن‌های ورودی و خروجی و مسیرهای جریان را از مدار مرجع انتخاب کنید. حلقه سوئیچینگ و اتصال پد حرارتی باید طبق راهنمای چیدمان PCB اجرا شوند.
