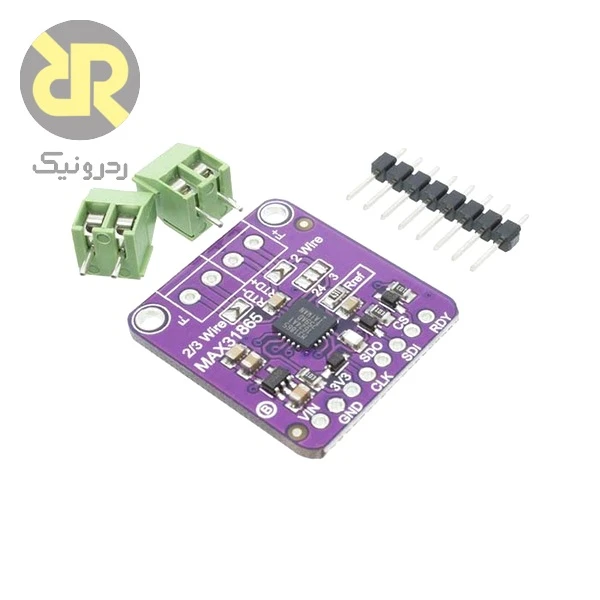

این ماژول مبتنی بر MAX31865، مقاومت حسگر RTD را به داده دیجیتال تبدیل میکند. اندازهگیری دما با PT100 یا PT1000 به انتخاب مقاومت مرجع و پیکربندی مناسب نیاز دارد.
ویژگیها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| نوع ورودی تراشه | RTD پلاتینی؛ PT100 یا PT1000 با مدار مناسب |
| سیمبندی | دو، سه یا چهار سیم با پیکربندی سختافزار |
| رابط | SPI |
| مبدل | ADC با خروجی 15 بیتی |
| خطای مبدل | حداکثر ±0.5 °C طبق شرایط دیتاشیت؛ مستقل از خطای پروب |
نحوه کار و قابلیتها
مبدل نسبت مقاومت RTD به مقاومت مرجع را میخواند. نرمافزار با استفاده از رابطه RTD، این نسبت را به دما تبدیل میکند؛ تشخیص برخی خطاهای اتصال نیز فراهم است.
کاربردها
پایش دما با RTD در سامانههای اندازهگیری و کنترل فرایند قابل بررسی است.
نکات طراحی و محدودیتها
برد مجهز به مقاومت مرجع PT100 لزوماً برای PT1000 آماده نیست. خطای مرجع، مقاومت سیم و خودگرمایی پروب در دقت کل اثر دارند؛ محدوده پروب از مشخصات همین برد تعیین نمیشود.
