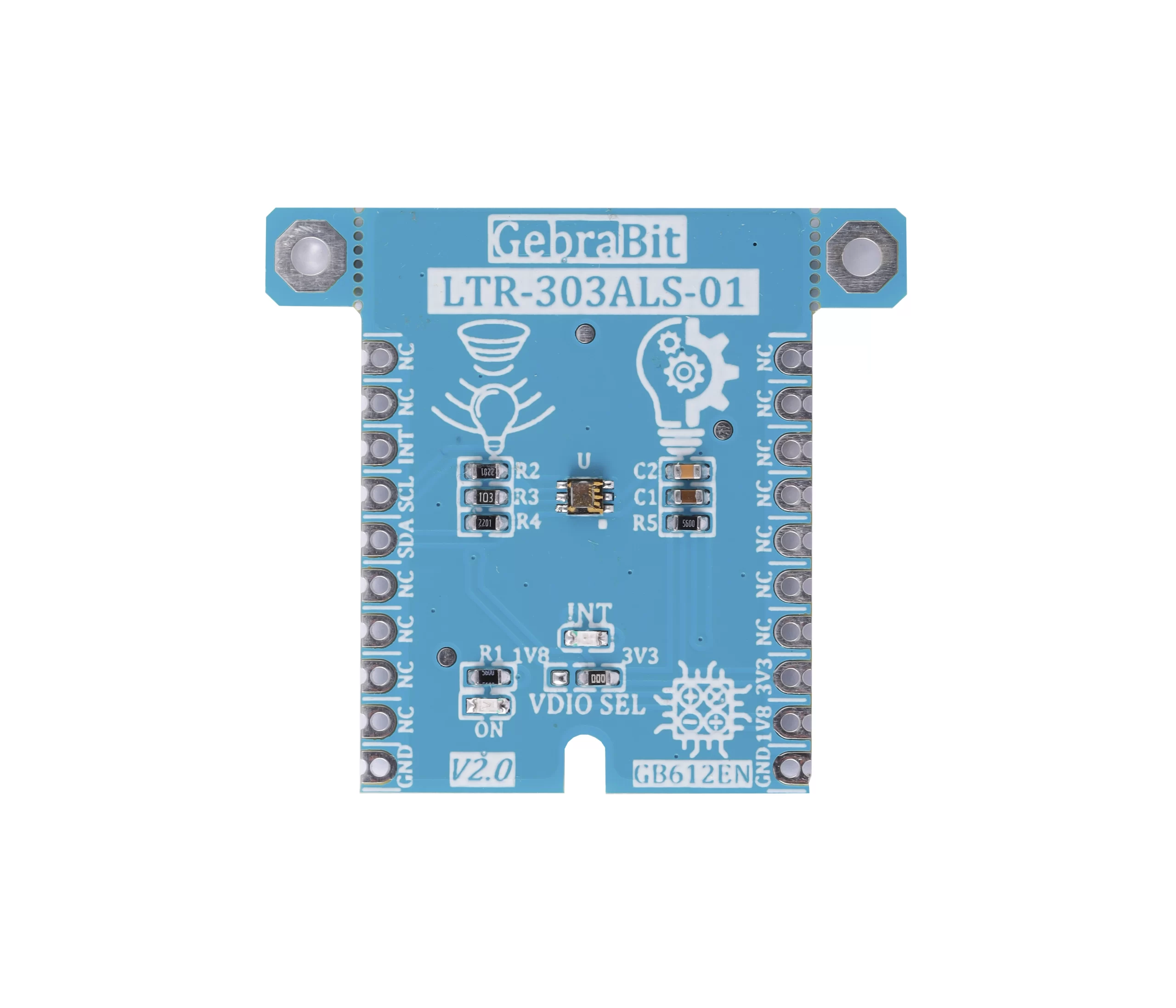

Gebra LTR303ALS01 Dijital Ortam Işığı Modülü

ماژول سنجش نور محیط GebraBit LTR-303ALS-01

Name: ماژول سنجش نور محیط GebraBit LTR-303ALS-01
SKU: GB612EN
Availability: InStock

3.459.500 ریال

Availability: In stock

نوع ماژول	ماژول نور محیطی
ولتاژ تغذیه	3V3
نوع خروجی	I2C, Digital
محدوده کاری	0.01 to 64k lux
محدوده طول موج	~360 to ~1100 nm
جریان مصرفی	10 mA to 30 mA (Typ. 20 mA)
پیک طول موج	~470 nm, ~770 nm
ابعاد	Gebra small(36.29mm x 32.72mm)
بهره	1X, 2X, 48X, 4X, 8X, 96X
دمای کاری	-30 to 70 °C

توجه!

ماژول‌های جبرابیت، پیش از ورود به فروش، با قطعات اصلی و تحت فرایندهای تست عملکرد و پایداری بررسی می‌شوند. این موضوع باعث می‌شود محصول نهایی از نظر کیفیت، دقت و دوام در سطح استانداردهای مهندسی قرار گیرد.
در بازار ممکن است محصولات مشابه با قیمت پایین‌تر دیده شوند، اما بسیاری از آن‌ها بدون کنترل کیفیت و با قطعات غیرمعتبر عرضه می‌شوند که در پروژه‌های حساس موجب خطا، ناپایداری یا آسیب به سیستم می‌شود.
هدف ما ارائه محصولی است که نه‌تنها به‌درستی کار کند، بلکه در بلندمدت اعتماد و کارایی واقعی به همراه داشته باشد. این کیفیت، نتیجه استفاده از قطعات اصل و انجام تست‌های دقیق پیش از ارسال است.

سنسور نور محیط

امروزه سنسورهای نور محیط جزئی از گوشی های هوشمند، نوت بوک ها، سایر دستگاه های تلفن همراه، نمایشگرهای خودرو و تلویزیون های LCD هستند. از این سنسورها برای تشخیص میزان نور موجود در محیط استفاده می شود ، همچنین در دستگاه هایی مثل گوشی های هوشمند و نوت بوک ها، از این سنسورها برای تنظیم اتومات نور صفحه‌ی نمایشگر، باتوجه به نور محیط، استفاده میشود، در نتیجه هم در مصرف انرژی صرفه جویی میشود و هم طول عمر دستگاه افزایش میابد.

به طور کلی سه نوع متداول سنسور نور محیط وجود دارد: ترانزیستورهای نوری، فوتودیودها، و ICهای فوتونی که از ترکیب یک فوتو دیتکتور (photodetector) و یک تقویت کننده تشکیل شده اند.

مروری بر LTR303ALS01

LTR-303ALS-01 یک سنسور دیجیتال نورمحیط[ALS] ولتاژ پایین با رابط I2C است که شدت نور را به سیگنال خروجی دیجیتال تبدیل می کند. این سنسور پاسخ خطی ایی در محدوده دینامیکی گسترده از 0.01 لوکس تا 64 هزار لوکس ارائه می دهد و به طور اتومات نویزهای چشمک زن با محدوده فرکانسی 50~60Hz را دفع میکند و در برابر اشعه UV و IR مقاوم است. از این سنسور در مواردی که روشنایی نور محیط زیاد باشد، استفاده میشود.

ماژول GebraBit LTR303ALS01

GebraBit LTR-303ALS-01 ماژولی است با قابلیت دفع UV/IR که شدت نور را به سیگنال خروجی دیجیتال تبدیل میکند و عملکردی نزدیک به چشم انسان دارد.

ماژول GebraBit LTR-303ALS-01 با ولتاژ تغذیه “3V3” کار می کند. یک جامپر به نام “VDIO SEL” برای انتخاب سطح منطقی ولتاژ پایه های ورودی/خروجی ماژول بین “1V8” یا “3V3” روی ماژول تعبیه شده است که به سبب این ویژگی، میتوان از طیف وسیعی از میکروکنترلرها برای رابط با این ماژول استفاده کرد. GebraBit LTR-303ALS-01 از طریق رابط I2C ارتباط برقرار می کند .

با توجه به دشواری دستسرسی به پین های سنسور، کاربران برای توسعه سخت افزاری و البته توسعه نرم افزاری سنسور،نیاز به یک مدار راه انداز و درایور دارند.GebraBit برای راحتی کاربران این امر را با پیاده سازی مدار سنسور LTR303ALS01 و ارایه دسترسی به پین های آن، محق ساخته است.

برای راه اندازی این ماژول کافیست ماژول GebraBit LTR-303ALS-01 را در BreadBoard قرار داده سپس با اعمال ولتاژ ، ماژول GebraBit LTR-303ALS-01 را با هریک از برد های اردوینو، رزبری پای ، دیسکاوری و مخصوصا ماژول GebraBit STM32F303 یا GebraBit ATMEGA32 که پیشنهاد ما استفاده از ماژول های توسعه میکروکنترلری GebraBit هست،راه اندازی و دیتا را دریافت کنید.

دلیل پیشنهاد ما در راه اندازی ماژول GebraBit LTR-303ALS-01 با ماژول های توسعه میکروکنترلری GebraBit مانند GebraBit STM32F303 یا GebraBit ATMEGA32 ،وجود رگولاتور داخلی 3V3 در آنها و سازگاری ترتیب پین های همه ماژول های GebraBit با هم بوده(استاندارد GEBRABUS) که فقط کافیست ماژول GebraBit LTR-303ALS-01 را مانند تصویر بالا در سوکت مربوطه قرار داده و بدون نیاز به سیم کشی ،ماژول سنسور مورد نظر را توسعه دهید.

ویژگی‌های ماژول GebraBit LTR303ALS01

User-selectable module I/O logic voltage between 1V8 and 3V3
On Board, ON/OFF LED indicator
I2C interface for reading data and configuring the sensor
LED indicator for Dedicated Interrupt Pin
Pin Compatible with GEBRABUS
It can be used as a daughter board of GEBRABIT MCU Modules
Featuring Castellated pad (Assembled as SMD Part)
Separatable screw parts to reduce the size of the board
Package: GebraBit small (36.29mm x 32.72mm)

معرفی بخش های ماژول

سنسور LTR303ALS01

سنسور LTR-303ALS-01 سنسور نور محیط این ماژول است که در مرکز ماژول قرار گرفته و مدار آن طراحی شده است.

جامپرسلکتور VDIO SEL

با توجه به وضعیت مقاومت 0R این جامپر، ولتاژ اصلی تغذیه‌ی سنسور و سطح منطق (Logic Level) ارتباط دیجیتال(I2C ) سنسور از بین 1V8 و 3V3 انتخاب می شود.

LED وقفه

یکLED اختصاصی برای پین وقفه روی ماژول در نظر گرفته شده است که با تغییر وضعیت وقفه با توجه به دیتاشیت سنسور، وضعیت LED نیز تغییر میکند.

LED تغذیه

با توجه به وضعیت جامپر VDIO SEL و اعمال ولتاژ به ماژول توسط پین مربوطه، این LED روشن میشود.

پین‌های ماژول GebraBit LTR303ALS01

پین های تغذیه

3V3 و 1V8 : این پین می تواند با توجه به وضعیت جامپر سلکتور “VDIOSEL” ،تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال(I2C ) سنسور را تامین کند.
GND : این پین زمین مشترک برای تغذیه و سطح منطق(Logic Level) سنسور می باشد.

پین های I2C

SDA : این پین، پین دیتای ارتباط I2C می باشد، که به پین دیتای متناظر در میکروکنترلر(پردازنده) ، متصل می شود و با توجه به وضعیت جامپر VDIO SEL، می توانید از سطح منطقی با ولتاژ 1V8 یا 3V3 استفاده کنید..
SCL : این پین، پین کلاک ارتباط I2C می باشد، که به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود و بسته به وضعیت جامپر VDIO SEL، می توانید از سطح منطقی با ولتاژ 1V8 یا 3V3 استفاده کنید.

پین وقفه

INT: پین Interrupt (وقفه) سنسور LTR303ALS01 بوده که با توجه به دیتاشیت سنسور، کاربر می تواند شرایط وقوع وقفه،حالات و روش های وقوع وقفه و … را تنظیم کند.

اتصال به پردازنده

اتصال I2C با GebraBit STM32F303

برای اتصال I2C ماژول LTR303ALS01 GebraBit به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDA و SCL رو پین های PB9 و PB8 (برای راحتی کار در STMCUBEMX)مراحل زیر را دنبال کنید:

پین “3V3” ماژول GebraBit LTR303ALS01 را به پین “3V3” خروجی ماژول میکروکنترلر متصل کنید.(سیم قرمز)
پین “GND” ماژول GebraBit LTR303ALS01 را به پین “GND” ماژول میکروکنترلر متصل کنید.(سیم سیاه)
پین “SCL” ماژول GebraBit LTR303ALS01 را به پین PB8 ماژول میکروکنترلر (SCL) متصل کنید.(سیم آبی)
پین “SDA” ماژول GebraBit LTR303ALS01 را به پین PB9 ماژول میکروکنترلر (SDA) متصل کنید.(سیم زرد)

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

توجه: با توجه به اینکه پین PA14 ماژول میکروکنترلرGebraBit STM32F303 برای پروگرام کردن میکروکنترلر استفاده میشود،تنظیم I2C بر روی پین های PA14 و PA15 در این ورژن مقدور نمی باشد،لذا در اتصال I2C به ماژول میکروکنترلرGebraBit STM32F303 در این ورژن ، ماژول GebraBit LTR303ALS01 نمی تواند به صورت Pin to Pin بر روی آن قرار گیرد.

اتصال I2C با GebraBit ATMEGA32A

با توجه به اینکه پین های I2C میکروکنترلر ATMEGA32A بر اساس استاندارد GEBRABUS متناظر با پین های I2C دیگر ماژول های GEBRABIT می باشد، ماژول GebraBit LTR303ALS01 را به صورت Pin to Pin بر روی ماژول GebraBit ATMEGA32A قرار داده و به راحتی با ماژول GebraBit LTR303ALS01 از طریق I2C ارتباط برقرار کنید:

در اینجا برای درک بهتر، اتصال جداگانه‌ی این دو ماژول نمایش داده شده است.

توجه: در صورت استفاده از ماژول‌های میکروکنترلریGebraBit توجه داشته باشید که جامپر سلکتورVDD SEL ماژول GebraBit LTR303ALS01 روی “3V3” باشد تا راحت تر بتوانید با گرفتن ولتاژ”3V3” از ماژول میکروکنترلری ، ماژول سنسور مورد نظر را راه اندازی کنید.

اتصال I2C با ARDUINO UNO

برای اتصال I2C ماژول GebraBit LTR303ALS01 به ARDUINO UNO مراحل زیر را دنبال کنید:

پین “3V3” ماژول GebraBit LTR303ALS01 را به پین “3V3” خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
پین “GND” ماژول GebraBit LTR303ALS01 را به پین “GND” برد ARDUINO UNO متصل کنید.(سیم سیاه)
پین “SCL” ماژول GebraBit LTR303ALS01 را به پین A5 برد ARDUINO UNO( (SCLمتصل کنید.(سیم آبی)
پین “SDA” ماژول GebraBit LTR303ALS01 را به پین A4 برد ARDUINO UNO( (SDAمتصل کنید.(سیم نارنجی)

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

نوع ماژول	ماژول نور محیطی
ولتاژ تغذیه	3V3
نوع خروجی	I2C, Digital
محدوده کاری	0.01 to 64k lux
محدوده طول موج	~360 to ~1100 nm
جریان مصرفی	10 mA to 30 mA (Typ. 20 mA)
پیک طول موج	~470 nm, ~770 nm
ابعاد	Gebra small(36.29mm x 32.72mm)
بهره	1X, 2X, 48X, 4X, 8X, 96X
دمای کاری	-30 to 70 °C

No project found.

1. معرفی و اصول عملکرد LTR-303ALS-01 چیست؟

سنسور LTR-303ALS-01 یک ambient light sensor است که شدت نور محیط را اندازه‌گیری می‌کند و پاسخ طیفی آن نزدیک به چشم انسان طراحی شده است. این سنسور قادر است مقدار نور از 0 تا 64,000 lux را به صورت دیجیتال ارائه دهد و از پروتکل I²C برای ارتباط با میکروکنترلرها استفاده می‌کند. توان مصرفی کم آن باعث شده تا در موبایل‌ها، IoT و سیستم‌های روشنایی خودکار کاربرد گسترده‌ای داشته باشد. LTR-303ALS-01 دارای دقت بالای ±3% در شرایط استاندارد است و عملکرد پایدار در محیط‌های با نور متغیر ارائه می‌دهد.
🔗 Reference: Official Datasheet – LTR-303ALS-01

2. محدوده ولتاژ کاری LTR-303ALS-01 چقدر است؟

ولتاژ تغذیه سنسور LTR-303ALS-01 بین 1.7V تا 3.6V است و جریان مصرفی فعال آن کمتر از 0.5 mA می‌باشد. این محدوده ولتاژ امکان استفاده از سنسور با میکروکنترلرهای مختلف را فراهم می‌کند و حفاظت داخلی از Over-voltage، ایمنی و دوام سنسور را افزایش می‌دهد. استفاده از ولتاژ صحیح باعث حفظ دقت اندازه‌گیری و کاهش drift در طول زمان می‌شود. LTR-303ALS-01 در طراحی‌های کم‌مصرف بسیار ایده‌آل است.
🔗 Reference: Official Datasheet – LTR-303ALS-01

3. LTR-303ALS-01 چگونه داده‌های نور را به صورت دیجیتال منتقل می‌کند؟

سنسور LTR-303ALS-01 داده‌ها را از طریق پروتکل I²C با آدرس پیش‌فرض 0x29 منتقل می‌کند. سرعت ارتباط تا 400 kHz پشتیبانی می‌شود و داده‌ها به صورت 16-bit ارائه می‌شوند. این ویژگی باعث می‌شود که بدون نیاز به ADC خارجی، شدت نور محیط دقیقاً خوانده شود و امکان اتصال چندین سنسور روی یک bus وجود داشته باشد. استفاده از I²C باعث سهولت در طراحی سخت‌افزار و نرم‌افزار سیستم‌های نورسنجی می‌شود.
🔗 Reference: Official Datasheet – LTR-303ALS-01

4. چگونه می‌توان LTR-303ALS-01 را کالیبره کرد؟

کالیبراسیون سنسور LTR-303ALS-01 با تنظیم gain و integration time انجام می‌شود. مقادیر integration time بین 50ms تا 800ms و gain بین 1x تا 128x قابل تنظیم هستند. با تنظیم صحیح این پارامترها، دقت اندازه‌گیری سنسور حفظ شده و اثر نویز محیطی کاهش می‌یابد. همچنین الگوریتم داخلی سنسور باعث کاهش drift و افزایش پایداری داده‌های lux می‌شود.
🔗 Reference: LTR-303ALS-01 Application Note

5. چه عواملی باعث drift یا خطای اندازه‌گیری در LTR-303ALS-01 می‌شوند؟

عوامل اصلی drift در LTR-303ALS-01 شامل تغییرات دما، نور مستقیم شدید و نویز محیطی هستند. سنسور دارای الگوریتم داخلی برای Compensation این اثرات است و تنظیم درست integration time باعث افزایش دقت می‌شود. همچنین استفاده از فیلتر نرم‌افزاری در میکروکنترلر می‌تواند تغییرات لحظه‌ای را کاهش دهد. رعایت نکات طراحی PCB و محل نصب سنسور نیز اثر drift را کاهش می‌دهد.
🔗 Reference: Official Datasheet – LTR-303ALS-01

6. طراحی PCB برای LTR-303ALS-01 چه نکاتی دارد؟

برای LTR-303ALS-01 خطوط I²C باید کوتاه باشند و مقاومت pull-up بین 4.7kΩ تا 10kΩ استفاده شود. محل قرارگیری سنسور باید طوری باشد که نور مستقیم به سنسور برسد و مسیرهای قدرت و زمین از خطوط دیجیتال جدا باشند. رعایت این نکات باعث افزایش stability و accuracy داده‌ها می‌شود. همچنین کاهش نویز محیطی و EMI با Shield مناسب و طراحی Layout استاندارد امکان‌پذیر است.
🔗 Reference: LTR-303ALS-01 Reference Design

7. چگونه LTR-303ALS-01 را با Arduino راه‌اندازی کنیم؟

راه‌اندازی سنسور LTR-303ALS-01 در Arduino از طریق I²C انجام می‌شود. ابتدا آدرس 0x29 تنظیم می‌شود و رجیسترهای DATA_LSB و DATA_MSB خوانده می‌شوند. سپس مقدار lux با فرمول داخلی سنسور محاسبه می‌شود. کتابخانه رسمی Arduino موجود در GitHub فرآیند راه‌اندازی را ساده می‌کند و مثال‌های کاربردی سرعت توسعه پروژه را افزایش می‌دهند.
🔗 Reference: LTR-303ALS-01 Product Page

8. مقایسه LTR-303ALS-01 با سنسورهای مشابه چگونه است؟

سنسور LTR-303ALS-01 نسبت به سنسورهای مشابه دارای پاسخ طیفی نزدیک به چشم انسان و دقت بالاتر در نور کم است. مصرف پایین انرژی و قابلیت تنظیم gain و integration time از مزایای دیگر آن است. این ویژگی‌ها باعث می‌شوند LTR-303ALS-01 گزینه ایده‌آل برای موبایل‌ها، نمایشگرها و IoT باشد. انتخاب این سنسور نسبت به نمونه‌های دیگر دقت و پایداری بیشتری ارائه می‌دهد.
🔗 Reference: Official Datasheet – LTR-303ALS-01

9. حداکثر دمای کاری LTR-303ALS-01 چقدر است؟

دمای کاری سنسور LTR-303ALS-01 بین -40°C تا 85°C است. در این محدوده سنسور قادر به ارائه داده‌های دقیق و پایدار است. خارج از این محدوده، drift دما افزایش یافته و ممکن است نیاز به کالیبراسیون مجدد باشد. همچنین در دماهای پایین، response time کمی افزایش می‌یابد و این نکته باید در طراحی سیستم لحاظ شود.
🔗 Reference: Official Datasheet – LTR-303ALS-01

10. چگونه می‌توان noise نور محیط را در LTR-303ALS-01 کاهش داد؟

برای کاهش نویز در LTR-303ALS-01 می‌توان integration time را افزایش داد و averaging داخلی سنسور را فعال کرد. همچنین نصب سنسور در مکان با نور پایدار و بدون flicker کمک زیادی به کاهش خطا می‌کند. استفاده از فیلتر نرم‌افزاری در میکروکنترلر نیز باعث می‌شود مقادیر lux یکنواخت و پایدار باشند. این روش‌ها باعث افزایش دقت و کاهش drift می‌شوند.
🔗 Reference: LTR-303ALS-01 Application Note

11. چگونه می‌توان LTR-303ALS-01 را در پروژه‌های STM32 راه‌اندازی کرد؟

سنسور LTR-303ALS-01 با STM32 از طریق پروتکل I²C قابل استفاده است. با تنظیم آدرس 0x29 و خواندن رجیسترهای DATA_LSB و DATA_MSB می‌توان داده‌های lux را دریافت کرد. استفاده از STM32 HAL Library رسمی فرآیند راه‌اندازی و کالیبراسیون را ساده می‌کند و امکان استفاده از interrupt و low-power mode برای کاهش مصرف انرژی وجود دارد. این روش باعث افزایش دقت و پاسخ سریع سنسور می‌شود.
🔗 Reference: LTR-303ALS-01 Product Page

12. چه پارامترهایی روی accuracy سنسور LTR-303ALS-01 تاثیر می‌گذارند؟

دقت یا accuracy سنسور LTR-303ALS-01 تحت تاثیر پارامترهایی مانند دمای محیط، نور مستقیم، و تنظیمات integration time و gain قرار دارد. استفاده از حالت averaging داخلی و تنظیم gain مناسب باعث کاهش نویز و افزایش دقت می‌شود. همچنین رعایت نکات PCB و جلوگیری از interference خطوط دیجیتال، stability داده‌ها را تضمین می‌کند. برای شرایط خاص، calibration مجدد توصیه می‌شود.
🔗 Reference: Official Datasheet – LTR-303ALS-01

13. حداقل و حداکثر نور قابل اندازه‌گیری توسط LTR-303ALS-01 چیست؟

سنسور LTR-303ALS-01 قادر است شدت نور بین 0 lux تا 64,000 lux را اندازه‌گیری کند. این محدوده گسترده امکان استفاده در محیط‌های تاریک و روشن را فراهم می‌کند. تغییر integration time باعث افزایش resolution در نور کم و جلوگیری از saturation در نور زیاد می‌شود. این ویژگی LTR-303ALS-01 را برای کاربردهای صنعتی و مصرفی ایده‌آل می‌کند.
🔗 Reference: Official Datasheet – LTR-303ALS-01

14. LTR-303ALS-01 چگونه مصرف انرژی پایینی دارد؟

مصرف انرژی پایین در LTR-303ALS-01 به دلیل استفاده از internal ADC و پردازش دیجیتال داخلی است. حالت sleep و low-power mode در سنسور، جریان را به کمتر از 0.5 mA کاهش می‌دهد. همچنین تنظیم integration time کوتاه و averaging مناسب باعث کاهش مصرف انرژی در پروژه‌های باتری‌محور می‌شود. این ویژگی باعث استفاده راحت از LTR-303ALS-01 در IoT و موبایل‌ها می‌شود.
🔗 Reference: Official Datasheet – LTR-303ALS-01

15. چه فاکتورهایی باعث خطای اندازه‌گیری در LTR-303ALS-01 می‌شوند؟

خطاها در LTR-303ALS-01 معمولاً ناشی از flicker نور محیط، تغییر دما، نور مستقیم و نویز الکترونیکی هستند. سنسور دارای الگوریتم internal برای Compensation این اثرات است، اما رعایت طراحی PCB و تنظیم gain و integration time مناسب دقت را افزایش می‌دهد. همچنین فیلتر نرم‌افزاری روی داده‌های lux می‌تواند خطاهای کوتاه‌مدت را کاهش دهد.
🔗 Reference: LTR-303ALS-01 Application Note

16. چگونه می‌توان saturation در LTR-303ALS-01 را جلوگیری کرد؟

برای جلوگیری از saturation در LTR-303ALS-01 باید gain و integration time مناسب با شرایط نور محیط انتخاب شود. در نور زیاد، کاهش gain یا کاهش integration time باعث جلوگیری از overflow داده‌های دیجیتال می‌شود. این تنظیمات همچنین باعث حفظ linearity و accuracy داده‌ها می‌شوند. در طراحی نرم‌افزاری، مانیتور کردن overflow flag توصیه می‌شود.
🔗 Reference: LTR-303ALS-01 Application Note

17. آیا LTR-303ALS-01 دارای interrupt برای threshold نور است؟

بله، سنسور LTR-303ALS-01 می‌تواند به صورت دیجیتال و از طریق رجیسترهای threshold، interrupt تولید کند. این ویژگی برای کاربردهایی که نیاز به هشدار سریع در تغییرات نور دارند، مفید است. با تنظیم upper و lower threshold، می‌توان نور محیط را به صورت خودکار مانیتور کرد. این قابلیت باعث کاهش مصرف انرژی و پردازش مداوم می‌شود.
🔗 Reference: LTR-303ALS-01 Datasheet

18. LTR-303ALS-01 چه محدوده دمایی را پشتیبانی می‌کند؟

سنسور LTR-303ALS-01 از -40°C تا 85°C قابل استفاده است. در این محدوده، accuracy و stability داده‌ها تضمین می‌شود. خارج از این محدوده، drift و تغییر offset افزایش می‌یابد و ممکن است نیاز به recalibration باشد. بنابراین انتخاب دمای کاری مناسب برای کاربردهای صنعتی و outdoor ضروری است.
🔗 Reference: Official Datasheet – LTR-303ALS-01

19. چگونه می‌توان اثر نور مستقیم خورشید را کاهش داد؟

برای کاهش اثر نور مستقیم خورشید روی LTR-303ALS-01 باید سنسور را در محلی نصب کرد که نور مستقیم محدود شود و از diffuse light استفاده شود. همچنین استفاده از optical filter یا پوشش نیمه‌شفاف می‌تواند saturation و خطا را کاهش دهد. تنظیم integration time کوتاه و averaging داخلی نیز باعث افزایش accuracy می‌شود.
🔗 Reference: LTR-303ALS-01 Reference Design

20. LTR-303ALS-01 چگونه drift طولانی‌مدت را کاهش می‌دهد؟

سنسور LTR-303ALS-01 با استفاده از calibration داخلی و الگوریتم نرم‌افزاری drift را کاهش می‌دهد. تغییرات دما و aging قطعات الکترونیکی باعث drift می‌شوند، اما سنسور با استفاده از averaging و تنظیم gain، مقدار lux را پایدار نگه می‌دارد. همچنین استفاده از periodic calibration باعث افزایش reliability داده‌ها در طول زمان می‌شود.
🔗 Reference: LTR-303ALS-01 Application Note

21. چگونه می‌توان LTR-303ALS-01 را برای نور کم بهینه کرد؟

برای نور کم، سنسور LTR-303ALS-01 باید با integration time بلند و gain بالا تنظیم شود. این کار باعث افزایش resolution و کاهش noise می‌شود. همچنین averaging داخلی و filtering نرم‌افزاری می‌تواند دقت را افزایش دهد. این تنظیمات مخصوصاً در محیط‌های indoor و اتاق‌های کم‌نور کاربرد دارند.
🔗 Reference: LTR-303ALS-01 Datasheet

22. آیا LTR-303ALS-01 مقاوم در برابر EMI است؟

سنسور LTR-303ALS-01 دارای محافظت داخلی در برابر نویز الکترومغناطیسی است، اما رعایت طراحی PCB استاندارد و جداسازی خطوط I²C از خطوط پرسرعت باعث کاهش اثرات EMI می‌شود. استفاده از bypass capacitor و proper grounding نیز عملکرد پایدار سنسور را تضمین می‌کند. این نکات به ویژه در محیط‌های صنعتی اهمیت دارند.
🔗 Reference: LTR-303ALS-01 Reference Design

23. چگونه LTR-303ALS-01 را در سیستم‌های IoT استفاده کنیم؟

سنسور LTR-303ALS-01 با پروتکل I²C و مصرف پایین انرژی، گزینه‌ای مناسب برای IoT است. با استفاده از low-power mode و interrupts، می‌توان سنسور را به گونه‌ای راه‌اندازی کرد که فقط هنگام تغییر نور فعال شود. این روش باعث کاهش مصرف انرژی و افزایش عمر باتری می‌شود. داده‌ها به صورت 16-bit digital ارائه می‌شوند و آماده پردازش در cloud یا microcontroller هستند.
🔗 Reference: LTR-303ALS-01 Product Page

24. چگونه می‌توان چند سنسور LTR-303ALS-01 را روی یک I²C bus استفاده کرد؟

برای استفاده چند سنسور LTR-303ALS-01 روی یک bus، باید آدرس I²C هر سنسور متفاوت باشد. سنسور دارای قابلیت تغییر آدرس با تغییر state پین ADDR است. رعایت pull-up مناسب و کوتاه بودن خطوط باعث افزایش reliability می‌شود. این ویژگی امکان ایجاد شبکه نورسنجی گسترده با سنسورهای متعدد را فراهم می‌کند.
🔗 Reference: LTR-303ALS-01 Datasheet

25. LTR-303ALS-01 در چه کاربردهایی بهترین عملکرد را دارد؟

سنسور LTR-303ALS-01 به دلیل مصرف پایین، دقت بالا و محدوده نور وسیع، در موبایل‌ها، IoT، سیستم‌های روشنایی خودکار، نمایشگرها و نورسنجی صنعتی عملکرد بسیار خوبی دارد. قابلیت تنظیم gain و integration time باعث انعطاف‌پذیری در محیط‌های مختلف می‌شود. همچنین پاسخ طیفی نزدیک به چشم انسان باعث اندازه‌گیری دقیق نور قابل مشاهده می‌شود.
🔗 Reference: Official Datasheet – LTR-303ALS-01

26. آیا LTR-303ALS-01 نیاز به فیلتر خارجی دارد؟

سنسور LTR-303ALS-01 به صورت پیش‌فرض پاسخ طیفی مناسبی دارد، اما برای شرایط خاص می‌توان از optical filter خارجی استفاده کرد. این فیلتر باعث کاهش نور IR یا جلوگیری از glare می‌شود. استفاده از فیلتر به همراه تنظیم integration time و gain باعث افزایش accuracy و کاهش noise می‌شود.
🔗 Reference: LTR-303ALS-01 Application Note

27. پاسخ طیفی LTR-303ALS-01 چگونه است؟

سنسور LTR-303ALS-01 دارای پاسخ طیفی نزدیک به چشم انسان است و نور بین 400nm تا 700nm را با دقت بالا اندازه‌گیری می‌کند. این ویژگی باعث می‌شود lux خوانده شده با درک انسان از روشنایی تطابق داشته باشد. برای نور UV یا IR باید سنسور دیگر یا فیلتر مناسب استفاده شود.
🔗 Reference: Official Datasheet – LTR-303ALS-01

28. چه تاثیری تغییر humidity روی LTR-303ALS-01 دارد؟

سنسور LTR-303ALS-01 عملکرد ثابتی در محدوده RH بین 0 تا 95% دارد. رطوبت بالا باعث تغییری در drift نمی

‌شود، اما نصب سنسور در محیط با condensation مستقیم توصیه نمی‌شود. استفاده از پوشش محافظ یا conformal coating می‌تواند دوام سنسور را در محیط‌های مرطوب افزایش دهد.
🔗 Reference: LTR-303ALS-01 Datasheet

29. LTR-303ALS-01 چگونه از over-voltage محافظت می‌کند؟

سنسور LTR-303ALS-01 دارای مدار محافظ داخلی است که ولتاژ بیش از 3.6V را محدود می‌کند. با این ویژگی، خطر آسیب به سنسور کاهش می‌یابد. اما رعایت ولتاژ تغذیه استاندارد توصیه می‌شود تا دقت و عمر سنسور تضمین شود. طراحی PCB مناسب و استفاده از محافظ‌های خارجی نیز می‌تواند ایمنی را افزایش دهد.
🔗 Reference: Official Datasheet – LTR-303ALS-01

30. چگونه می‌توان LTR-303ALS-01 را در mobile devices استفاده کرد؟

برای استفاده در موبایل، سنسور LTR-303ALS-01 با integration time کوتاه و averaging داخلی بهینه می‌شود. مصرف انرژی پایین و دقت بالا باعث روشنایی خودکار صفحه نمایش و adaptive brightness می‌شود. نصب سنسور پشت پوشش شفاف یا پلاستیک سبک، باعث کاهش glare و حفظ دقت می‌شود.
🔗 Reference: LTR-303ALS-01 Application Note

31. چه محدودیت‌هایی در سرعت خواندن داده LTR-303ALS-01 وجود دارد؟

سرعت خواندن داده‌های سنسور LTR-303ALS-01 با سرعت I²C محدود می‌شود. سرعت تا 400 kHz قابل پشتیبانی است و خواندن هر رجیستر 16-bit ممکن است چند میکروثانیه طول بکشد. استفاده از interrupts و averaging داخلی می‌تواند نیاز به خواندن مداوم داده‌ها را کاهش دهد و مصرف انرژی را کم کند.
🔗 Reference: LTR-303ALS-01 Datasheet

32. LTR-303ALS-01 چگونه drift در طول زمان را کاهش می‌دهد؟

سنسور LTR-303ALS-01 با استفاده از calibration داخلی و الگوریتم averaging drift طولانی‌مدت را کاهش می‌دهد. drift ناشی از دما و aging قطعات الکترونیکی است و periodic recalibration باعث حفظ accuracy می‌شود. همچنین طراحی سخت‌افزاری استاندارد و محافظت از EMI عملکرد پایدار سنسور را تضمین می‌کند.
🔗 Reference: LTR-303ALS-01 Application Note

33. چگونه می‌توان از LTR-303ALS-01 در محیط‌های صنعتی استفاده کرد؟

برای محیط‌های صنعتی، سنسور LTR-303ALS-01 باید با shielding مناسب و محافظت از EMI و رطوبت نصب شود. استفاده از low-pass filter و averaging داخلی باعث کاهش نویز ناشی از ماشین‌آلات می‌شود. تنظیم integration time مناسب باعث خواندن دقیق داده‌های lux حتی در شرایط نور متغیر می‌شود.
🔗 Reference: LTR-303ALS-01 Reference Design

34. چه روش‌هایی برای افزایش accuracy LTR-303ALS-01 وجود دارد؟

برای افزایش accuracy در سنسور LTR-303ALS-01 می‌توان integration time را افزایش داد، averaging داخلی را فعال کرد و نور مستقیم را محدود نمود. همچنین استفاده از calibration دوره‌ای و فیلتر نرم‌افزاری در میکروکنترلر باعث کاهش خطا و drift می‌شود. طراحی PCB استاندارد و محافظت از EMI نیز اهمیت زیادی دارد.
🔗 Reference: LTR-303ALS-01 Application Note

35. LTR-303ALS-01 چه مزایایی نسبت به سنسورهای نور دیگر دارد؟

سنسور LTR-303ALS-01 دارای مصرف پایین، پاسخ طیفی نزدیک به چشم انسان، محدوده نور وسیع و دقت بالا است. قابلیت تنظیم gain و integration time انعطاف‌پذیری بالایی در شرایط مختلف محیطی ایجاد می‌کند. این ویژگی‌ها باعث می‌شوند LTR-303ALS-01 گزینه‌ای ایده‌آل برای موبایل‌ها، IoT، نمایشگرها و سیستم‌های روشنایی خودکار باشد.
🔗 Reference: Official Datasheet – LTR-303ALS-01
