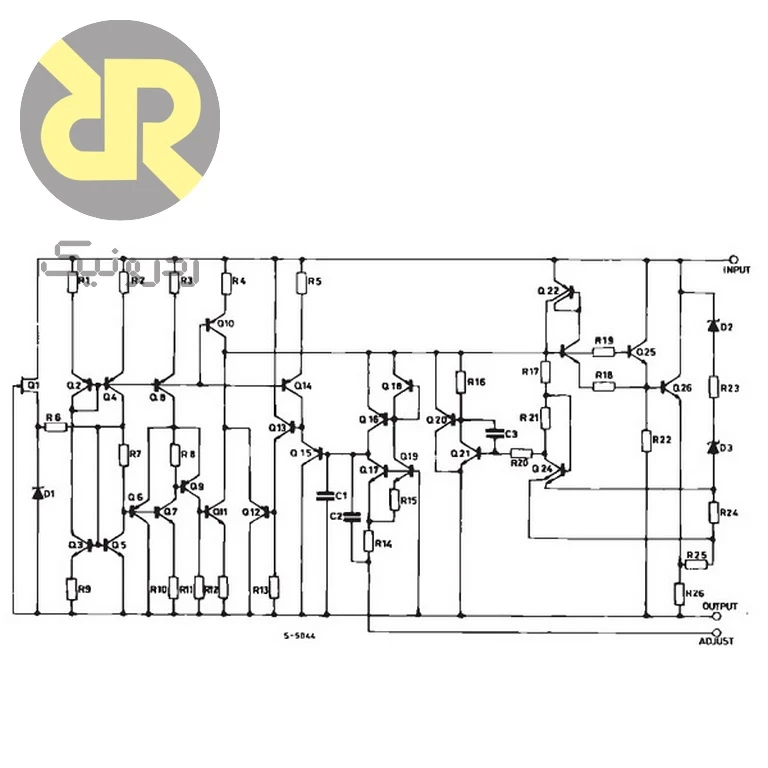

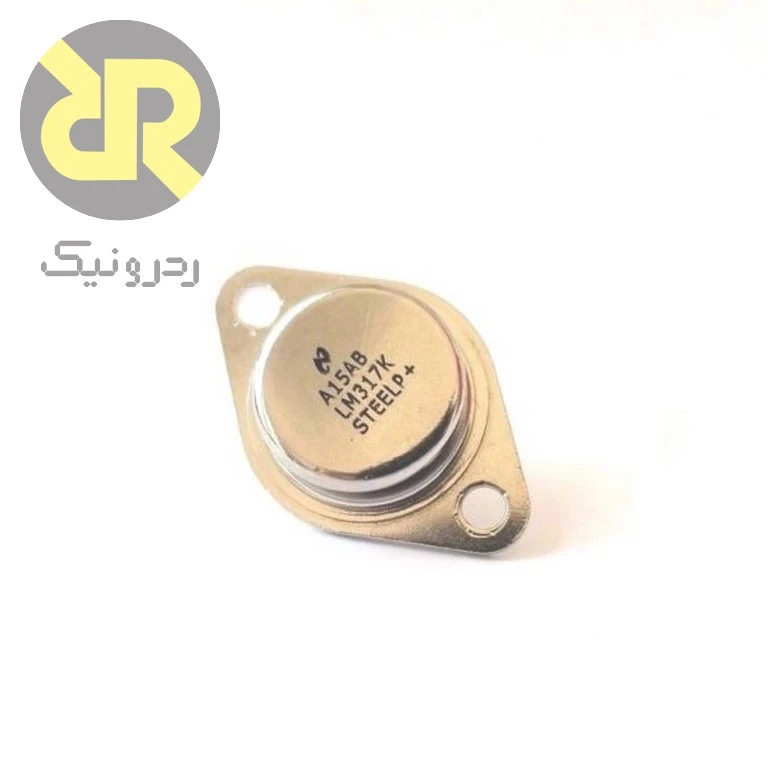

LM317K رگولاتور خطی مثبت قابل تنظیم در قاب فلزی TO-3 است. برای تنظیم خروجی، دو مقاومت خارجی به پایهٔ تنظیم متصل می‌شوند؛ این ویژگی آن را برای ساخت منبع تغذیه با ولتاژ انتخاب‌پذیر کاربردی می‌کند.
ویژگی‌ها و مشخصات LM317K
| مشخصه | مقدار یا توضیح |
|---|---|
| خروجی قابل تنظیم | 1.25 تا 37 V |
| ردهٔ جریان خروجی | 1.5 A با رعایت شرایط حرارتی و اختلاف ولتاژ |
| بسته‌بندی نسخهٔ K | TO-3؛ بدنهٔ فلزی متصل به خروجی |
| حداکثر اختلاف ورودی و خروجی | 40 V؛ حد مطلق، نه مجوز کار در تمام نقاط |
| حفاظت‌های خانواده | محدودسازی جریان، حفاظت حرارتی و ناحیهٔ کار ایمن |
عملکرد و انتخاب قطعه
ولتاژ خروجی از رابطهٔ VOUT ≈ 1.25 × (1 + R2/R1) + IADJ × R2 تعیین می‌شود. R1 بین خروجی و پایهٔ ADJ و R2 بین ADJ و زمین قرار می‌گیرد. جریان تنظیم و حداقل بار باید در انتخاب مقاومت‌ها منظور شود.
کاربردهای قابل بررسی
می‌توان این قطعه را برای منابع تغذیهٔ قابل تنظیم و تثبیت ولتاژ محلی بررسی کرد. استفاده به‌عنوان منبع جریان نیز با اتصال مناسب مقاومت و مطابق مدار مرجع امکان‌پذیر است.
نکات طراحی و استفاده
دفع گرما در بار زیاد ضروری است. چون قاب TO-3 به خروجی متصل است، اتصال به هیت‌سینک مشترک ممکن است به عایق الکتریکی نیاز داشته باشد. برای خازن‌های بزرگ یا تغذیه‌های چندگانه، نیاز به دیودهای حفاظتی را مطابق دیتاشیت بررسی کنید؛ افت ولتاژ، بار حداقل و حدود تفاضلی را در کل شرایط مدار بسنجید.
