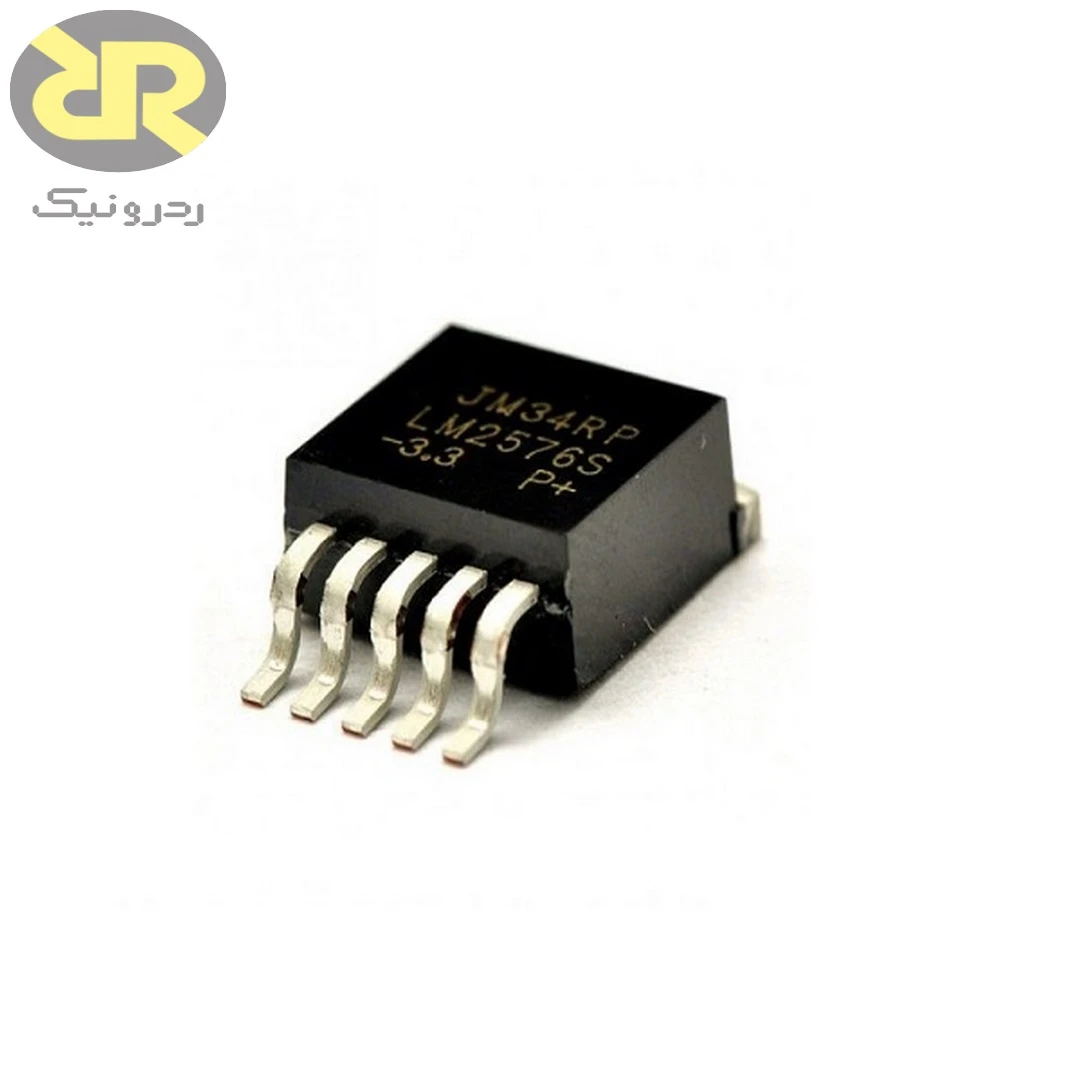

LM2576S-3.3 رگولاتور سوئیچینگ کاهنده با خروجی ثابت 3.3 ولت است. نسخهٔ S برای مونتاژ سطحی عرضه می‌شود و با سلف، دیود و خازن‌های خارجی یک منبع Buck را تشکیل می‌دهد.
مشخصات فنی LM2576S-3.3
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل | LM2576S-3.3 |
| سازنده | Texas Instruments |
| خروجی نامی | 3.3 V ثابت |
| ظرفیت جریان خروجی | تا 3 A؛ وابسته به طراحی و دفع حرارت |
| حد بالای ورودی نسخهٔ معمولی | 40 V؛ نسخهٔ HV مدل دیگری است |
| فرکانس نامی | 52 kHz |
| پکیج S | DDPAK / TO-263 پنج‌پایه |
عملکرد و قابلیت‌ها
حلقهٔ بازخورد، مقدار خروجی ثابت را تنظیم می‌کند. ورودی باید بالاتر از خروجی با حاشیهٔ لازم باشد؛ یک Buck نمی‌تواند ریل بالاتری از ورودی تولید کند.
کاربردهای مناسب
برای کاهش یک منبع DC به ریل 3.3 ولت، این مدل قابل بررسی است. انتخاب سلف و دیود باید با کمترین و بیشترین ورودی و جریان واقعی بار انجام شود.
نکات طراحی و استفاده
مدار نمونه و دستور انتخاب خازن را دنبال کنید؛ ESR خازن خروجی بخشی از طراحی حلقه است.
برای ریل 3.3 V، افت ولتاژ مسیر برد و زمین می‌تواند بخش مهمی از خطای تغذیه باشد. محل حس بازخورد را نزدیک خروجی مناسب انتخاب کنید.
