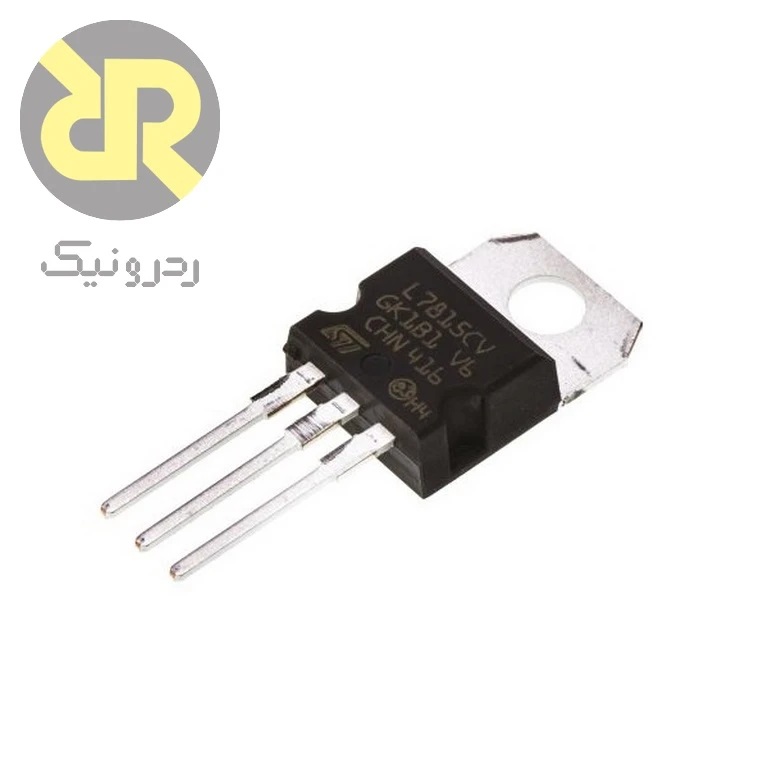

L7815CV یک رگولاتور خطی مثبت با خروجی ثابت 15 ولت است. بدنهٔ پایه‌دار آن امکان نصب روی هیت‌سینک را فراهم می‌کند.
مشخصات فنی L7815CV
| مشخصه | مقدار یا توضیح |
|---|---|
| مدل | L7815CV |
| سازنده | STMicroelectronics |
| خروجی نامی | 15 V |
| نوع | خطی؛ مثبت و ثابت |
| ظرفیت جریان خانواده | تا 1.5 A با دفع حرارت مناسب |
| پکیج | TO-220 |

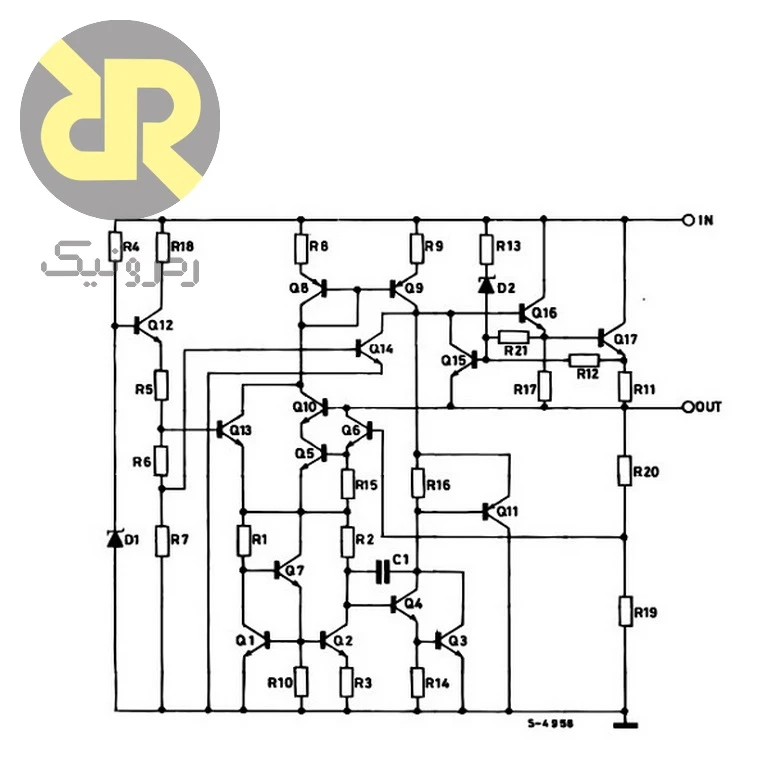

عملکرد و قابلیت‌ها
تنظیم خروجی بدون شبکهٔ مقاومت تقسیم ولتاژ انجام می‌شود. ورودی باید حاشیهٔ کافی نسبت به خروجی داشته باشد؛ در افت لحظه‌ای ورودی نیز این حاشیه باید حفظ شود.
کاربردهای مناسب
برای ریل 15 ولت یک برد کنترلی یا مدار آنالوگ، این مدل در صورتی قابل بررسی است که بار و ورودی با محدودیت‌های آن تطبیق داشته باشند.
نکات طراحی و استفاده
پیش از اتصال هیت‌سینک، ارتباط الکتریکی زبانه و نیاز به عایق را بررسی کنید.
مثلاً با اختلاف ورودی و خروجی 5 V و جریان 0.5 A، تقریباً 2.5 W گرما تولید می‌شود. این محاسبهٔ اولیه برای تصمیم‌گیری دربارهٔ خنک‌کاری است؛ دمای پیوند باید جداگانه کنترل شود.
