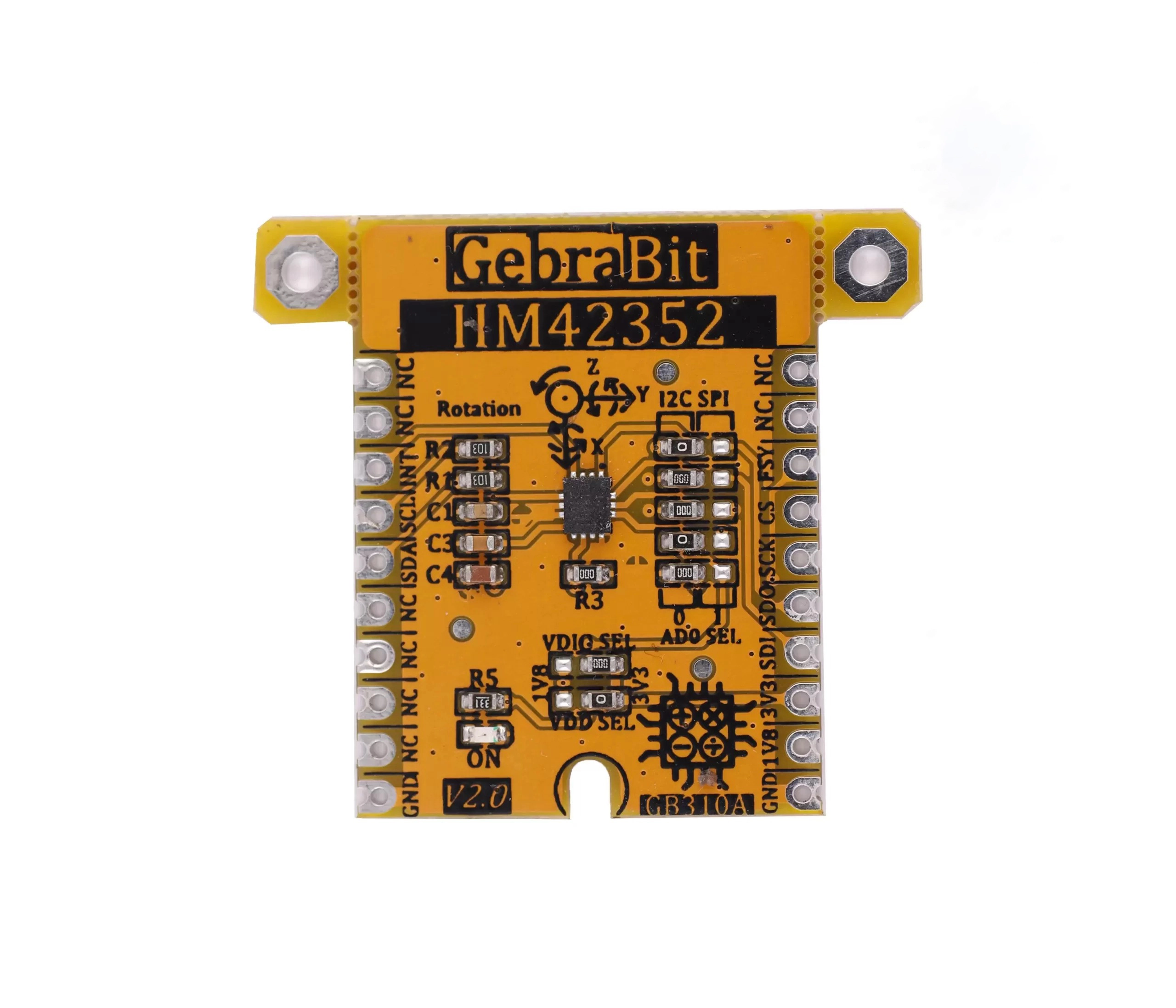

ماژول GEBRABIT-IIM42352

Name: ماژول GEBRABIT-IIM42352
SKU: GB310A
Availability: InStock

11.470.000 ریال

ماژول GEBRABIT-IIM42352 یک سنسور حرکتی 3 محوره شامل شتاب‌سنج با دقت بالا و پاسخ‌دهی سریع است. این ماژول با مصرف انرژی کم و عملکرد پایدار، مناسب برای استفاده در سیستم‌های هوشمند، رباتیک و دستگاه‌های کنترل حرکت می‌باشد.

Availability: In stock

نوع ماژول	شتاب‌سنج
تعداد محور	3
ولتاژ تغذیه	1V8, 3V3
نوع خروجی	I2C, I3C, SPI, Digital
رزولوشن ADC	16 Bit
FSR	±2, ±4, ±8, ±16(g)
جریان مصرفی	10 mA to 30 mA (Typ. 20 mA)
حساسیت شتاب سنج	16384, 2048 (LSB/g), 4096, 8192
ابعاد	Gebra small(36.29mm x 32.72mm)
دمای کاری	-40°C to 105°C

توجه!

ماژول‌های جبرابیت، پیش از ورود به فروش، با قطعات اصلی و تحت فرایندهای تست عملکرد و پایداری بررسی می‌شوند. این موضوع باعث می‌شود محصول نهایی از نظر کیفیت، دقت و دوام در سطح استانداردهای مهندسی قرار گیرد.
در بازار ممکن است محصولات مشابه با قیمت پایین‌تر دیده شوند، اما بسیاری از آن‌ها بدون کنترل کیفیت و با قطعات غیرمعتبر عرضه می‌شوند که در پروژه‌های حساس موجب خطا، ناپایداری یا آسیب به سیستم می‌شود.
هدف ما ارائه محصولی است که نه‌تنها به‌درستی کار کند، بلکه در بلندمدت اعتماد و کارایی واقعی به همراه داشته باشد. این کیفیت، نتیجه استفاده از قطعات اصل و انجام تست‌های دقیق پیش از ارسال است.

فناوریMEMS

تا زمان ظهور فناوری سنسورهای میکروالکترومکانیکی (MEMS)، سنسورهای اینرسی ابزارهای دقیق و پرهزینه‌ای بودند که معمولاً برای کاربردهای پیشرفته در نظر گرفته می‌شدند.به کمک فناوری MEMS ، سنسورهای اینرسی سطح تراشه حالت جامد کم هزینه به عنوان جایگزینی برای سنسورهای اینرسی سطح بالا در دسترس هستند. اضافه شدن MEMS به دنیای سنسورهای اینرسی، طیف گسترده ای از قابلیت های عملکردی را فراهم کرده است و امکان استفاده از فناوری سنجش اینرسی را در کاربردهای بیشتری نسبت به قبل فراهم کرده است.

شتاب‌سنج

شتاب‌سنج سنسور اصلی است که مسئول اندازه‌گیری شتاب اینرسی یا تغییر سرعت در طول زمان است و در انواع مختلف از جمله شتاب‌سنج‌های مکانیکی، شتاب‌سنج‌های کوارتزی و شتاب‌سنج‌های MEMS یافت می‌شود. شتاب سنج MEMS اساساً جرمی است که توسط یک فنر معلق است، همانطور که در شکل زیر نشان داده شده ، جرم به عنوان Proof mass و جهتی که جرم اجازه حرکت دارد به عنوان sensitivity axisشناخته می شود.

هنگامی که یک شتاب سنج در امتداد محور حساسیت تحت شتاب خطی قرار می گیرد، این شتاب باعث می شود که Proof mass متناسب با میزان شتاب یک سمت جابجا شود. استفاده از این روش و اصول، اساس کار این شتاب سنج است

مروری بر شتاب‌سنجIIM42352

شتاب‌سنج IIM42352

IIM42352 یک شتاب سنج 3 محوره در پکیج 14 پین LGA می باشد.سنسور شتاب‌سنج IIM-42352 همچنین دارای 2 کیلو بایت FIFO بوده که می تواند ترافیک گذرگاه سریال و توان مصرفی را با اجازه دادن به پردازنده برای خواندن پشت سر هم اطلاعات سنسور و سپس رفتن به حالت کم مصرف، کاهش دهد .سنسور IIM-42352 با 3 محور یکپارچه سازی شده، به طراحان کمک می کند تا با بهره‌گیری از این سنسور،فضای مورد نیاز برای طراحی و هزینه صرف شده برای انتخاب قطعات را کاهش دهند. شتاب‌سنج IIM-42352 دارای full-scale range قابل برنامه ریزی از چهار رنج قابل تنظیم ±2g تا ±16g پشتیبانی می کند. از سایر ویژگی های پیشرو در این سنسور می توان به 16 بیت ADC داخلی، فیلترهای دیجیتال قابل برنامه ریزی،سنسور دمای داخلی و پروتکل های ارتباطی دیجیتالI3C و I2C و SPI اشاره کرد.

مشخصات فنی

کاربردها

Number of Axis: 3-Axis
Output type: Digital – I2C or I3C or SPI
Accelerometer FSR: ±2, ±4, ±8, ±16(g)
Accelerometer Sensitivity SF: 16384, 2048 (LSB/g), 4096, 8192
Accelerometer ADC: 16 Bit

Vibration measurement
Predictive maintenance
Tilt sensing
Platform stabilization
Robotics

ماژول GebraBit IIM42352

بعد از توضیحات ذکر شده در بالا متوجه شده اید که سنسور IIM42352 با توجه به پکیج LGA و عدم دستسرسی به پین های سنسور،کاربر برای توسعه سخت افزاری و البته توسعه نرم افزاری سنسور،نیاز به یک مدار راه انداز و درایور دارد.GebraBit برای راحتی کاربران این امر را با پیاده سازی مدار سنسور IIM42352 و ارایه دسترسی به پین های سیگنال های ارتباطی و تغذیه ، با قابلیت انتخاب پروتکل ارتباطی I2C یا SPI و ولتاژ کاری و سطح لاجیک پروتکل های ارتباطی ، محقق ساخته است.

کافیست ماژول GebraBit IIM42352 را در BreadBoard قرار داده سپس با اعمال ولتاژ مورد نیاز و انتخاب پروتکل ارتباطی I2C یا SPI ، ماژول GebraBit IIM42352 را با هریک از برد های اردوینو، رزبری پای ، دیسکاوری و مخصوصا ماژول GebraBit STM32F303 یا GebraBit ATMEGA32 که پیشنهاد ما استفاده از ماژول های توسعه میکروکنترلری GebraBit هست،راه اندازی و دیتا را دریافت کنید.

دلیل پیشنهاد ما در راه اندازی ماژول GebraBit IIM42352 با ماژول های توسعه میکروکنترلری GebraBit مانند GebraBit STM32F303 یا GebraBit ATMEGA32 ،وجود رگولاتور داخلی 3V3 در آنها و سازگاری ترتیب پین های همه ماژول های GebraBit با هم بوده(استاندارد GEBRABUS) که فقط کافیست ماژول GebraBit IIM42352 را مانند تصویر بالا در سوکت مربوطه قرار داده و بدون نیاز به سیم کشی ،ماژول سنسور مورد نظر را توسعه دهید.

ویژگی‌های ماژولGebraBit IIM42352

User-selectable module power supply voltage between 1V8 and 3V3
User-selectable module I/O logic voltage between 1V8 and 3V3
User-selectable interface protocol (I2C or SPI)
User-selectable I2C address (AD0)
Access to all data pins of the sensor
On Board, ON/OFF LED indicator
Pin Compatible with GEBRABUS
It can be used as a daughter board of GebraBit MCU Modules
Featuring Castellated pad (Assembled as SMD Part)
Featuring Castellated pad (Assembled as SMD Part)
Separatable screw parts to reduce the size of the board
Package: GebraBit small (36.29mm x 32.72mm)

معرفی بخش های ماژول

سنسور IIM42352

ای سی اصلی این ماژول بوده که در مرکز ماژول قرار گرفته و مدار ان طراحی شده است.

جامپرهای انتخاب پروتکل ارتباطی

در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت چپ باشد،پروتکل I2C اتنخاب شده است.

در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت راست باشد،پروتکل SPI اتنخاب شده است.

به صورت پیش فرض نیز پروتکل I2C انتخاب شده است.

جامپرAD0 SEL

در صورت انتخاب پروتکل I2C ،وضعیت جامپر AD0 SEL آدرس I2C سنسور ( 0x68=>0 , 0x69=>1) را مشخص می کند.

به صورت پیش فرض مقاومت 0R روی 0 قرار داشته و آدرس 0x68 انتخاب شده است.

جامپرVDIO SEL

با توجه به وضعیت مقاومت 0R این جامپر ، سطح منطق (Logic Level) ارتباط دیجیتال(I2C یا SPI) سنسور از بین 1V8 و 3V3 انتخاب می شود.

به صورت پیش فرض سطح منطق (Logic Level) ارتباط دیجیتال(I2C یا SPI) سنسور 3V3 انتخاب شده است.

جامپرVDD SEL

با توجه به وضعیت مقاومت 0R این جامپر ، ولتاژ اصلی تغذیه سنسور از بین 1V8 و 3V3 انتخاب میشود

به صورت پیش فرض ولتاژ اصلی تغذیه سنسور 3V3 انتخاب شده است.

تغذیه LED

با توجه به وضعیت جامپر VDD SEL و اعمال ولتاژ به ماژول توسط پین مربوطه، LED ماژول روشن می شود.

پین های ماژول

پین های تغذیه

3V3 : این پین می تواند با توجه به وضعیت Jumper Selector های VDDSEL و VDIOSEL ،تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال(I2C یا SPI) سنسور را تامین کند.
1V8 : این پین می تواند با توجه به وضعیت Jumper Selector های VDDSEL و VDIOSEL ،تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال(I2C یا SPI) سنسور را تامین کند.
GND : این پین زمین مشترک برای تغذیه و سطح منطق(Logic Level) سنسور می باشد.

پین های I2C

با استفاده از Jumper Selector های تعبیه شده روی برد می توان نوع ارتباط با ماژول را انتخاب کرد.در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت چپ باشد،پروتکل I2C اتنخاب شده است.وضعیت جامپر AD0 SEL آدرس I2C سنسور ( 0x68 یا 0x69 ) را مشخص می کند.

SDA : این پین، پین دیتای ارتباط I2C می باشد، که به پین دیتای متناظر در میکروکنترلر(پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VDIOSEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3 استفاده کنید.این پین با یک مقاومت 10K پول آپ (Pull Up) شده است.
SCL : این پین، پین کلاک ارتباط I2C می باشد، که به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.با توجه به وضعیت جامپر VDIOSEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3 استفاده کنید.این پین با یک مقاومت 10K پول آپ (Pull Up) شده است.

پین های SPI

با استفاده از Jumper Selector های تعبیه شده روی برد می توان نوع ارتباط با ماژول را انتخاب کرد.در صورتی که مقاومتهای 0R تمام Jumper Selector ها به سمت راست باشد،پروتکل SPI اتنخاب شده است.وضعیت جامپر AD0 SEL در این حالت بی تاثیر است.

SDI(MOSI) : از این پین، برای ارسال دیتا از میکروکنترلر(پردازنده) به ماژول(سنسور) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data In / Microcontroller Out Sensor In می باشد.
SDO(MISO) : از این پین، برای ارسال دیتا از ماژول(سنسور) به میکروکنترلر(پردازنده) استفاده میشود.نام اختصاری این پین برگرفته از عبارت لاتین Serial Data Out / Microcontroller In Sensor Out می باشد.
SCK : این پین، پین کلاک برای ارتباط SPI بوده که از نوع ورودی (Input) برای سنسور محسوب و به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود.

CS : این پین، پین Chip Select برای ارتباط SPI با ماژول(سنسور) می باشد، که با اعمال ولتاژ LOW (0V) ،ماژول(سنسور) برای ارتباط SPI انتخاب می شود.این پین از نوع ورودی (Input) برای سنسور محسوب می شود.

در صورتی که می خواهید از چندین ماژول GebraBit IIM42352 به صورت همزمان استفاده کنید، کافیست پین های SDO , SDI , SCK همه انها و میکرکنترلر(پردازنده) را به هم متصل کرده و به CS هر کدام، یک پین منحصر به فرد اختصاص دهید.

دیگر پین ها

INT : پین Interrupt (وقفه) سنسور IAM42352 بوده که با توجه به دیتاشیت سنسور، کاربر می تواند شرایط وقوع وقفه،حالات و روش های وقوع وقفه و … را تنظیم کند.
FSY(FSYNC) : برای همگام سازی (Synchronization) سنسور با یک منبع خارجی ، از این پین استفاده میشود.برای اطلاعات بیشتر دیتاشیت سنسور مطالعه شود.به صورت پیش فرض این پین با مقاومت R3 به زمین متصل شده است.جهت استفاده از پین، مقاومت R3 باید از ماژول ، جدا (دمونتاژ) گردد.

اتصال به پردازنده

اتصال I2C با GebraBit STM32F303

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit IIM42352 به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDA و SCL رو پین های PB9 و PB8 (برای راحتی کار در STMCUBEMX)مراحل زیر را دنبال کنید:

پین 3V3 ماژول IIM42352 را به پین 3V3 خروجی ماژول میکروکنترلر متصل کنید.(سیم قرمز)
پین GND ماژول IIM42352 را به پین GND ماژول میکروکنترلر متصل کنید.(سیم سیاه)
پین SCL ماژول IIM42352 را به پین PB8 ماژول میکروکنترلر (SCL) متصل کنید.(سیم آبی)
پین SDA ماژول IIM42352 را به پین PB9 ماژول میکروکنترلر (SDA) متصل کنید.(سیم زرد)

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

توجه: با توجه به اینکه پین PA14 ماژول میکروکنترلرGebraBit STM32F303 برای پروگرام کردن میکروکنترلر استفاده میشود،تنظیم I2C بر روی پین های PA14 و PA15 در این ورژن مقدور نمی باشد،لذا در اتصال I2C به ماژول میکروکنترلرGebraBit STM32F303 در این ورژن ، ماژول GebraBit IIM42352 نمی تواند به صورت Pin to Pin بر روی آن قرار گیرد.برای راحتی کار می توانید پروتکل SPI را با استفاده از جامپر های روی برد انتخاب کرده و سپس ماژول GebraBit IIM42352 را به صورت Pin to Pin بر روی ماژول GebraBit STM32F303 قرار دهید.

اتصال SPI با GebraBit STM32F303

ابتدا اطمینان حاصل کنید که پروتکل SPI با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال SPI ماژول GebraBit IIM42352 به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDI و SDO و SCK و CS رو پین های PB5 و PB4 و PB3 و PC13 (برای راحتی کار در STMCUBEMX) ماژول GebraBit IIM42352 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit STM32F303 قرار دهید.

در اینجا برای درک بهتر اتصال جداگانه ماژول‌ها نشان داده شده است.

اتصال SPI یا I2C با GebraBit ATMEGA32A

با توجه به اینکه پین های SPI و I2C میکروکنترلر ATMEGA32A بر اساس استاندارد GEBRABUS متناظر با پین های SPI و I2C دیگر ماژول های GEBRABIT می باشد، ماژول GebraBit IIM42352 را به صورت Pin to Pin به راحتی بر روی ماژول GebraBit ATMEGA32A قرار داده و با تغییر وضعیت مقاومت های جامپر انتخاب پروتکل، با ماژول GebraBit IIM42352 از طریق SPI یا I2C ارتباط برقرار کنید.

در اینجا برای درک بهتر اتصال جداگانه ماژول‌ها نشان داده شده است.

توجه: در صورت استفاده از ماژول‌های میکروکنترلری GebraBit توجه داشته باشید که جامپر سلکتورهای تغذیه ماژول GebraBit IIM42352 روی 3V3 باشد تا راحت تر بتوانید ولتاژ3V3 را از ماژول میکروکنترلری گرفته و ماژول را فعال کنید.

اتصال I2C با ARDUINO UNO

ابتدا اطمینان حاصل کنید که پروتکل I2C با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال I2C ماژول GebraBit IIM42352 به ARDUINO UNO مراحل زیر را دنبال کنید:

پین 3V3 ماژول IIM42352 را به پین 3V3 خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
پین GND ماژول IIM42352 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
پین SCL ماژول IIM42352 را به پین A5 برد ARDUINO UNOمتصل کنید.(سیم آبی)
پین SDA ماژول IIM42352 را به پین A4 برد ARDUINO UNOمتصل کنید.(سیم نارنجی)

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

اتصال SPI با ARDUINO UNO

ابتدا اطمینان حاصل کنید که پروتکل SPI با استفاده از جامپر های روی برد انتخاب شده است، سپس برای اتصال SPI ماژول GebraBit IIM42352 به ARDUINO UNO مراحل زیر را دنبال کنید:

پین 3V3 ماژول IIM42352 را به پین 3V3 خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
پین GND ماژول IIM42352 را به پین GND برد ARDUINO UNO متصل کنید.(سیم سیاه)
پین SDI ماژول IIM42352 را به پین D11 برد ARDUINO UNOمتصل کنید.(سیم زرد)
پین SDO ماژول IIM42352 را به پین D12 برد ARDUINO UNOمتصل کنید.(سیم بنفش)
پین SCK ماژول IIM42352 را به پین D13 برد ARDUINO UNOمتصل کنید.(سیم نارنجی)
پین CS ماژول IIM42352 را به پین D10 برد ARDUINO UNOمتصل کنید.(سیم آبی)

نحوه اتصال موارد ذکر شده در بالا،در این تصویر مشاهده می شود:

نوع ماژول	شتاب‌سنج
تعداد محور	3
ولتاژ تغذیه	1V8, 3V3
نوع خروجی	I2C, I3C, SPI, Digital
رزولوشن ADC	16 Bit
FSR	±2, ±4, ±8, ±16(g)
جریان مصرفی	10 mA to 30 mA (Typ. 20 mA)
حساسیت شتاب سنج	16384, 2048 (LSB/g), 4096, 8192
ابعاد	Gebra small(36.29mm x 32.72mm)
دمای کاری	-40°C to 105°C

No project found.

1. IIM‑42352 چگونه کار می‌کند و اصول عملکرد آن چیست؟

سنسور IIM‑42352 یک شتاب‌سنج سه‌محوره (۳‑axis) MEMS است که برای اندازه‌گیری شتاب خطی در جهات X، Y و Z طراحی شده است. این سنسور با استفاده از ساختار MEMS و جرم معلق داخلی، تغییرات شتاب را تبدیل به سیگنال دیجیتال می‌کند. داده‌ها از طریق رابط ‎I3C℠، I²C یا SPI انتقال می‌یابند، که انعطاف خوبی برای طراحی‌های صنعتی فراهم می‌کند. به دلیل پاسخ فرکانسی گسترده و نویز کم، IIM‑42352 برای کاربردهای ویبریشن، تثبیت پلتفرم، و نظارت صنعتی ایده‌آل است.
🔗 Reference: Official Datasheet – IIM‑42352

2. دامنه شتاب (full-scale range) در IIM‑42352 چقدر است؟

سنسور IIM‑42352 امکان تنظیم full-scale range شتاب‌سنج را روی مقادیر ±2g، ±4g، ±8g و ±16g دارد. این قابلیت امکان تطبیق با کاربردهای مختلف را فراهم می‌کند: برای اندازه‌گیری لرزش‌های شدید، ممکن است از ±16g استفاده شود، در حالی که برای سنجش tilt یا حرکات ظریف، مقدار ±2g کافی است. انتخاب FSR صحیح باعث بهینه‌سازی دقت (precision) و نویز خواهد شد.
🔗 Reference: Official Datasheet – IIM‑42352

3. حداقل و حداکثر ولتاژ تغذیه IIM‑42352 چیست؟

سنسور IIM‑42352 محدوده ولتاژ کاری بین ۱٫۷۱ ولت تا ۳٫۶ ولت را پشتیبانی می‌کند. این محدوده پایین باعث می‌شود که سنسور برای سیستم‌های باتری‌خور و دستگاه‌های صنعتی با مصرف محدود بسیار مناسب باشد. برای طراحی پاور، توصیه می‌شود از خازن‌های بای‌پس نزدیک پایه تغذیه استفاده شود تا نویز تغذیه کاهش یابد و عملکرد پایدار تضمین شود.
🔗 Reference: Official Datasheet – IIM‑42352

4. نرخ نمونه‌برداری (ODR) IIM‑42352 چقدر است و چگونه تنظیم می‌شود؟

سنسور IIM‑42352 از خروجی داده با نرخ (ODR) بسیار بالا تا ۳۲ کیلوهرتز (32 kHz) پشتیبانی می‌کند، که برای کاربردهای لرزش (vibration) و سنجش پلتفرم بسیار مفید است. مقدار ODR از طریق رجیسترهای کنترلی تنظیم می‌شود؛ در طراحی باید توجه داشت که نرخ بسیار بالا می‌تواند مصرف توان را افزایش دهد و نیاز به پهنای باند رابط داشته باشد.
🔗 Reference: Official Datasheet – IIM‑42352

5. IIM‑42352 چه نویزی دارد و چگونه نویز آن کاهش می‌یابد؟

در دیتاشیت IIM‑42352 مقدار نویز تقریبی ≈ 70 µg/√Hz ذکر شده است، که برای یک شتاب‌سنج صنعتی بسیار پایین و مناسب است. برای کاهش نویز عملیاتی، می‌توان از فیلتر دیجیتال داخلی سنسور (digital LPF) استفاده کرد و نمونه‌برداری را متوسط‌گیری نمود. همچنین طراحی PCB با مسیرهای کوتاه، زمین کامل (ground plane) و خازن بای‌پس نزدیک سنسور کمک زیادی به کاهش EMI و نویز دارد.
🔗 Reference: Official Datasheet – IIM‑42352

6. چه رابط‌های دیجیتال را IIM‑42352 پشتیبانی می‌کند؟

IIM‑42352 از سه رابط دیجیتال پشتیبانی می‌کند: I3C℠، I²C و SPI. رابط I3C℠ این سنسور را بسیار منعطف و مدرن می‌کند و امکان انتقال داده با سرعت بالا دارد. در صورت استفاده از I²C، باید مقاومت Pull-up مناسبی قرار دهید؛ و اگر از SPI استفاده می‌کنید، باید Mode و فرکانس پالس را بر اساس دیتاشیت تنظیم کنید.
🔗 Reference: Official Datasheet – IIM‑42352

7. چگونه می‌توان خطای Offset در IIM‑42352 را کالیبره کرد؟

برای کالیبراسیون Offset شتاب‌سنج در IIM‑42352، ابتدا سنسور را در حالتی بسیار ثابت و بدون حرکت قرار می‌دهید، سپس داده خام را در رجیستر Offset خوانده و مقدار مورد نیاز را در رجیسترهای تنظیم Offset بنویسید. این روش باعث می‌شود که خروجی شتاب در حالت سکون به نزدیک صفر برگردد و خطای ثابت کاهش یابد. در کاربردهای حساس یا بلندمدت، توصیه می‌شود کالیبراسیون دوره‌ای انجام شود.
🔗 Reference: Official Datasheet – IIM‑42352

8. چطور می‌توان دمای داخلی IIM‑42352 را خواند و از آن استفاده کرد؟

IIM‑42352 دارای سنسور دمای داخلی است که داده دمایی را به صورت دیجیتال ارائه می‌دهد. این داده می‌تواند برای جبران تغییرات دمایی (Temperature Compensation) استفاده شود که در دقت شتاب‌سنج مؤثر است. برای تبدیل مقادیر خام دما به دمای واقعی، از فرمول‌هایی استفاده می‌شود که در دیتاشیت آمده‌اند. این تکنیک باعث کاهش drift و بهبود پایداری در شرایط متغیر دمایی می‌شود.
🔗 Reference: Official Datasheet – IIM‑42352

9. IIM‑42352 در چه کاربردهای صنعتی بهینه است؟

این سنسور به‌طور خاص برای کاربردهای صنعتی طراحی شده است: مانند پایش لرزش (vibration monitoring)، نگهداری پیش‌بینی (predictive maintenance)، سنجش Tilt، تثبیت پلتفرم و رباتیک. پاسخ فرکانسی گسترده (تا حدود ۴ کیلوهرتز) آن باعث می‌شود بتوان ارتعاشات سریع را با دقت ثبت کرد و تحلیل وضعیت ماشین‌آلات انجام داد. همچنین مقاومت ضربه بالا (shock) و قابلیت کار در دمای گسترده آن را برای محیط‌های صنعتی مناسب می‌کند.
🔗 Reference: Official Product Page – IIM‑42352 (TDK InvenSense)

10. آیا IIM‑42352 از FIFO داخلی پشتیبانی می‌کند؟

بله، IIM‑42352 دارای FIFO داخلی ۲ کیلوبایتی است که امکان ذخیره موقت داده‌ها را قبل از خواندن فراهم می‌آورد. این قابلیت مخصوصاً وقتی نرخ داده‌برداری بسیار زیاد است (مثلاً 32 kHz)، بسیار کاربردی است تا میکروکنترلر بتواند داده‌ها را در بلاک‌هایی بخواند و سپس به حالت خواب برود. استفاده از FIFO باعث بهینه‌سازی مصرف توان و کاهش بار روی رابط I²C/SPI می‌شود.
🔗 Reference: Official Datasheet – IIM‑42352

11. چگونه می‌توان IIM‑42352 را به روش کم‌مصرف (Low‑Power) راه‌اندازی کرد؟

برای کاهش مصرف توان، می‌توان از حالت‌های Low-Power سنسور و استفاده از نرخ داده (ODR) پایین‌تر بهره برد. همچنین استفاده از Interrupt برای Wake-on-Motion (حرکت) به میکروکنترلر اجازه می‌دهد تنها زمانی که سنسور فعال است، بیدار شود. با ترکیب FIFO و Burst Read نیز می‌توان داده را به صورت بلاک خواند و بین خوانش‌ها در حالت خواب باقی ماند.
🔗 Reference: Official Datasheet – IIM‑42352

12. چه نکاتی برای طراحی PCB با IIM‑42352 باید رعایت شود؟

در طراحی PCB برای IIM‑42352 باید مسیرهای سیگنال رابط (I3C / I²C / SPI) را تا حد ممکن کوتاه نگه دارید. ایجاد یک زمین (ground plane) کامل و قرار دادن خازن بای‌پس نزدیک پایه‌های تغذیه (VDD) به کاهش نویز کمک زیادی می‌کند. همچنین باید از طراحی رعایت Layout Guide های Application Note استفاده شود تا مزاحمت EMI و Crosstalk کاهش یابد.
🔗 Reference: AN‑000393 – IMU PCB Design & MEMS Assembly Guidelines (TDK InvenSense)

13. چگونه می‌توان از DK‑42352 (کیت ارزیابی) برای ارزیابی IIM‑42352 استفاده کرد؟

کیت DK‑42352 یک پلتفرم توسعه است که شامل یک MCU (Microchip G55)، رابط USB، و ابزار MotionLink برای ارتباط و خواندن داده سنسور است. این کیت امکان پیکربندی پارامترهایی مثل ODR، full-scale range و رابط (I3C/I2C/SPI) را فراهم می‌کند. همچنین با استفاده از eMD (Embedded Motion Drivers) می‌توان به‌سرعت پروژه نمونه‌ای برای سنجش لرزش، tilt یا حرکت ساخت.
🔗 Reference: DK‑42352 Development Kit Page (TDK InvenSense)

14. چگونه پروژه با IIM‑42352 را بر روی میکروکنترلر STM32 راه‌اندازی کنیم؟

برای راه‌اندازی IIM‑42352 با STM32، می‌توان از I²C یا SPI استفاده کرد و رجیسترهای مربوطه را بر اساس دیتاشیت پیکربندی نمود. با استفاده از DMA برای خواندن FIFO می‌توان بازده ارتباط و مصرف انرژی را بهبود داد. همچنین استفاده از interrupt برای Data Ready یا FIFO watermark کمک می‌کند تا MCU تنها زمانی که نیاز است فعال شود.
🔗 Reference: Official Datasheet – IIM‑42352

15. چگونه می‌توان از Wake‑on‑Motion (حرکت بیدار شدن) در IIM‑42352 استفاده کرد؟

IIM‑42352 قابلیت تعیین آستانه (threshold) حرکت و مدت زمان مورد نیاز برای تشخیص حرکت را دارد تا وقتی حرکتی رخ دهد، یک interrupt فعال شود. این ویژگی برای کاربردهایی که سنسور عمدتاً در حالت خواب (sleep) است ولی باید در مواجهه با حرکت بیدار شود، بسیار مفید است. تنظیم درست این پارامترها باعث بهینه‌ترین مصرف انرژی می‌شود.
🔗 Reference: Official Datasheet – IIM‑42352

16. چه محدودیت دمایی برای عملکرد IIM‑42352 وجود دارد؟

سنسور IIM‑42352 می‌تواند در محدوده دمای عملیاتی −40°C تا +105°C کار کند. استفاده در دماهای خارج این محدوده ممکن است باعث drift در شتاب‌سنج یا خطا در داده‌های اندازه‌گیری شود. برای کاربردهای صنعتی، رعایت این محدوده دمایی بسیار حیاتی است تا عملکرد پایدار و طول عمر سنسور تضمین شود.
🔗 Reference: Official Datasheet – IIM‑42352

17. چه فاکتورهایی باعث drift در IIM‑42352 می‌شوند؟

عواملی مانند تغییرات دما، لرزش شدید، و نویز الکترومغناطیسی می‌توانند باعث drift در خروجی شتاب‌سنج IIM‑42352 شوند. برای کاهش drift، می‌توان از فیلتر دیجیتال داخلی استفاده کرد، داده‌ها را متوسط‌گیری نمود و کالیبراسیون دوره‌ای انجام داد. همچنین طراحی PCB مطابق با راهنمای کارخانه نقش مهمی در کاهش drift دارد.
🔗 Reference: Official Datasheet – IIM‑42352

18. آیا IIM‑42352 برای تشخیص لرزش سریع (high-frequency vibration) مناسب است؟

بله، IIM‑42352 با نرخ نمونه‌برداری بالا (ODR تا 32 kHz) و نویز پایین، برای کاربردهای لرزش سریع صنعتی بسیار مناسب است. این ویژگی امکان تحلیل دقیق ارتعاشات و پایش وضعیت ماشین‌آلات را فراهم می‌کند. توصیه می‌شود در این حالت از FIFO داخلی و Burst Read برای بهینه‌سازی مصرف انرژی استفاده شود.
🔗 Reference: Official Datasheet – IIM‑42352

19. چگونه IIM‑42352 را برای اندازه‌گیری tilt یا زاویه نصب استفاده کنیم؟

با قرار دادن سنسور IIM‑42352 در حالت سکون و خواندن شتاب‌های X، Y و Z، می‌توان زاویه نصب (tilt) را با استفاده از روابط مثلثاتی محاسبه کرد. به دلیل دقت بالا و نویز پایین، اندازه‌گیری زاویه حتی برای تغییرات کوچک قابل اعتماد است. استفاده از فیلتر دیجیتال LPF می‌تواند تغییرات ناگهانی را کاهش دهد.
🔗 Reference: Official Datasheet – IIM‑42352

20. چگونه IIM‑42352 در کاربرد رباتیک صنعتی استفاده می‌شود؟

در رباتیک صنعتی، سنسور IIM‑42352 برای اندازه‌گیری شتاب، لرزش و جهت حرکت بازوها استفاده می‌شود. داده‌های دقیق و کم نویز باعث کنترل بهتر حرکات و جلوگیری از خطا در مسیر ربات می‌شوند. همچنین ویژگی Wake-on-Motion برای کاهش مصرف انرژی در حالت‌های انتظار مفید است.
🔗 Reference: Official Product Page – IIM‑42352

21. چه مشکلات رایجی در خواندن داده IIM‑42352 وجود دارد؟

خواندن داده‌ها از IIM‑42352 گاهی با مشکلاتی مانند مشکل اتصال I²C/SPI، نویز، drift و overflow در FIFO مواجه می‌شود. رعایت فاصله‌های خطوط PCB، استفاده از Pull-up مناسب و بررسی رجیسترهای Status می‌تواند این مشکلات را کاهش دهد. در صورت نیاز، کالیبراسیون مجدد و تنظیم فیلتر دیجیتال توصیه می‌شود.
🔗 Reference: Official Datasheet – IIM‑42352

22. چگونه می‌توان خطاهای Offset و Scale Factor را اصلاح کرد؟

برای اصلاح خطاهای Offset و Scale Factor، سنسور IIM‑42352 باید در حالت سکون و شرایط استاندارد قرار گیرد. سپس داده‌های خام اندازه‌گیری شده را با مقدار مرجع مقایسه کرده و تنظیمات رجیسترهای Offset و Scale اعمال می‌شوند. این فرآیند دقت اندازه‌گیری را بهبود می‌بخشد و drift را کاهش می‌دهد.
🔗 Reference: Official Datasheet – IIM‑42352

23. IIM‑42352 چقدر مقاوم به ضربه (shock) است؟

این سنسور می‌تواند ضربه‌های شدید تا 10,000 g برای مدت کوتاه تحمل کند، که برای کاربردهای صنعتی با ارتعاش و ضربه ناگهانی مناسب است. مقاومت بالا باعث می‌شود که داده‌ها حتی پس از شوک شدید تغییر نکنند و سنسور به طور پایدار عملکرد دهد.
🔗 Reference: Official Datasheet – IIM‑42352

24. آیا IIM‑42352 از فیلتر دیجیتال داخلی پشتیبانی می‌کند؟

بله، این سنسور دارای Low-pass digital filter داخلی است که می‌توان آن را با استفاده از رجیسترهای کنترل تنظیم کرد. فیلتر دیجیتال برای کاهش نویز و حذف فرکانس‌های غیرضروری کاربرد دارد و باعث افزایش دقت در اندازه‌گیری لرزش و tilt می‌شود.
🔗 Reference: Official Datasheet – IIM‑42352

25. IIM‑42352 چگونه در کاربردهای هوشمند صنعتی استفاده می‌شود؟

در کاربردهای هوشمند صنعتی، سنسور IIM‑42352 برای پایش ماشین‌آلات، تحلیل لرزش و پیش‌بینی خرابی استفاده می‌شود. داده‌های دقیق و نرخ نمونه‌برداری بالا امکان تجزیه و تحلیل real-time را فراهم می‌کند. همچنین امکان اتصال به پلتفرم‌های IIoT و Cloud برای مانیتورینگ از راه دور وجود دارد.
🔗 Reference: Official Product Page – IIM‑42352

26. مصرف جریان IIM‑42352 چقدر است؟

در حالت Active و ODR بالا، IIM‑42352 حدود 400 µA مصرف می‌کند و در حالت Low-Power به حدود 1 µA می‌رسد. انتخاب حالت مصرف انرژی به نوع کاربرد بستگی دارد و با استفاده از Wake-on-Motion و FIFO می‌توان بهینه‌سازی کرد.
🔗 Reference: Official Datasheet – IIM‑42352

27. چه روش‌هایی برای تست صحت عملکرد IIM‑42352 وجود دارد؟

برای تست صحت عملکرد IIM‑42352 می‌توان از روش‌های tilt، shake table و vibration reference استفاده کرد. داده‌های سنسور باید با مقدار مرجع مقایسه شوند. همچنین استفاده از کالیبراسیون در دمای مختلف کمک می‌کند که drift و offset بررسی شود.
🔗 Reference: Official Datasheet – IIM‑42352

28. IIM‑42352 در مقایسه با سنسورهای مشابه چه مزایایی دارد؟

در مقایسه با سنسورهای مشابه، IIM‑42352 نرخ نمونه‌برداری بالاتر، نویز پایین‌تر و مقاومت ضربه بیشتر دارد. همچنین پشتیبانی از I3C℠، FIFO داخلی و قابلیت Low-Power باعث می‌شود این سنسور برای کاربردهای صنعتی و رباتیک انتخاب بهتری باشد.
🔗 Reference: Official Product Page – IIM‑42352

29. چگونه می‌توان داده‌های IIM‑42352 را روی Arduino خواند؟

با اتصال IIM‑42352 به Arduino از طریق I²C یا SPI، می‌توان داده‌های شتاب را خواند. استفاده از کتابخانه‌های رسمی یا نمونه کد کارخانه باعث ساده‌تر شدن پیکربندی رجیسترها، خواندن FIFO و پردازش داده‌ها می‌شود. همچنین تنظیم نرخ نمونه‌برداری و فیلتر دیجیتال توصیه می‌شود.
🔗 Reference: Official Product Page – IIM‑42352

30. IIM‑42352 چگونه می‌تواند به کاهش مصرف انرژی کمک کند؟

با استفاده از Low-Power mode، Wake-on-Motion و FIFO می‌توان مصرف انرژی سنسور IIM‑42352 را به حداقل رساند. همچنین تنظیم نرخ نمونه‌برداری مناسب باعث کاهش جریان مصرفی می‌شود و MCU فقط زمانی فعال می‌شود که داده جدید موجود است. این روش‌ها برای کاربردهای باتری‌خور و IoT صنعتی حیاتی هستند.
🔗 Reference: Official Datasheet – IIM‑42352

31. چه اقدامات ایمنی برای محافظت از IIM‑42352 در محیط صنعتی توصیه می‌شود؟

محافظت از سنسور IIM‑42352 شامل اضافه کردن فیلتر EMI، خازن بای‌پس، مسیرهای کوتاه سیگنال و محافظت ESD است. این اقدامات باعث افزایش عمر مفید سنسور و پایداری داده‌ها در محیط‌های صنعتی پرنویز و لرزش شدید می‌شود.
🔗 Reference: AN‑000393 – IMU PCB Design Guidelines

32. IIM‑42352 چگونه می‌تواند در کاربردهای IoT صنعتی استفاده شود؟

با اتصال سنسور IIM‑42352 به میکروکنترلر و ارسال داده‌ها به Gateway یا Cloud، می‌توان لرزش، tilt و حرکت دستگاه‌ها را در IoT صنعتی پایش کرد. این کار امکان predictive maintenance و کاهش downtime ماشین‌آلات را فراهم می‌کند. نرخ نمونه‌برداری بالا و دقت مناسب سنسور آن را برای تحلیل real-time ایده‌آل می‌کند.
🔗 Reference: Official Product Page – IIM‑42352

33. آیا IIM‑42352 می‌تواند در محیط‌های با نویز الکترومغناطیسی بالا کار کند؟

با رعایت راهنمای طراحی PCB و استفاده از ground plane و فیلترهای EMI، IIM‑42352 می‌تواند در محیط‌های صنعتی با نویز الکترومغناطیسی بالا به درستی کار کند. همچنین استفاده از فیلتر دیجیتال داخلی و averaging داده‌ها به افزایش پایداری خروجی کمک می‌کند.
🔗 Reference: AN‑000393 – IMU PCB Design Guidelines

34. چگونه می‌توان firmware و درایورهای IIM‑42352 را به‌روز کرد؟

درایورها و firmware رسمی سنسور IIM‑42352 از طریق سایت InvenSense/TKD و GitHub رسمی ارائه می‌شوند. استفاده از نسخه به‌روز باعث افزایش پایداری و عملکرد بهتر در نرم‌افزارهای Arduino، STM32 و Linux می‌شود. هم‌چنین مثال‌های نمونه کد و Application Note برای توسعه سریع فراهم است.
🔗 Reference: Official Product Page – IIM‑42352

35. منابع رسمی IIM‑42352 از کجا قابل دریافت هستند؟

پاسخ: می‌توانید از صفحه رسمی کارخانه شامل Datasheet، Product Brief، Application Note، Development Kit و GitHub Library استفاده کنید. تمامی منابع رسمی، نمونه کد و راهنمای طراحی PCB و راه‌اندازی نرم‌افزار در این لینک قابل دسترسی هستند.
🔗 Reference: Official Product Page – IIM‑42352

36. چند سنسور مشابه و معروف با سنسور IIM42351 کدامند و چه تفاوت‌هایی با آن دارند؟

در این جدول، سنسور IIM42352 به‌عنوان سنسور اصلی ماژول GEBRABIT‑IIM42352 با چند سنسور سه‌محوره معروف دیگر از برندهای معتبر مانند Analog Devices، STMicroelectronics، Bosch و سایر سنسورهای هم‌خانواده مقایسه شده است. این مقایسه با تمرکز بر چهار پارامتر کلیدی انجام شده: محدوده اندازه‌گیری شتاب (FSR)، نویز طیفی (Noise Density)، پهنای باند دیجیتال و قابلیت‌ها و ویژگی‌های برجسته هر سنسور. هدف این جدول، کمک به کاربران در انتخاب دقیق‌تر و آگاهانه‌تر بر اساس نیاز فنی پروژه‌های صنعتی، دقیق یا کم‌مصرف است. سنسور IIM42352 به دلیل نویز بسیار پایین و پایداری بالا، در رده سنسورهای صنعتی دقیق قرار می‌گیرد و در بسیاری از کاربردها نسبت به سنسورهای دیگر برتری دارد.

سنسور	محدوده شتاب (FSR) [g]	نویز شتاب‌سنج (Noise Density)	پهنای باند / فیلتر دیجیتال	نکات برجسته / مزایا
IIM42352	±2 / ±4 / ±8 / ±16	~70 µg/√Hz	تا ~4 kHz پهنای پاسخ (±3dB)	پشتیبانی از FIFO 2 کیلوبایت، عملکرد کم‌مصرف، وضوح 16 بیت
IIM42351	همان محدوده (±2 … ±16g)	تقریباً همان نویز (~70 µg/√Hz)	مشابه	از همان خانواده صنعتی، تطابق طراحی فیزیکی
ADXL345	±2 / ±4 / ±8 / ±16	~150 µg/√Hz (نویز بالاتر نسبت به IIM42352)	حدود 1600 Hz	مصرف پایین، در دسترس بودن بالا
LSM303AGR	±2 / ±4 / ±8 / ±16	~300 µg/√Hz	~1000 Hz	ادغام با مگنتومتر در خانواده LSM
BMA280	±2 / ±4 / ±8 / ±16	~120 µg/√Hz	~1600 Hz	مصرف بسیار کم، مناسب کاربردهای کم‌مصرف
MMA8652FC	±2 / ±4 / ±8	~200 µg/√Hz	~800 Hz	طراحی بهینه برای کاربردهای موبایلی

🔗 Reference: Official Datasheet – IIM‑42352

To obtain accurate information on the operating values and maximum allowable limits of ICs, users must refer to the official datasheet of those components

If any of the techincal documents are missing or wrong please let us know

Help the Gebra team improve the quality by your comments and ratings Cancel Reply

توجه!

محصولات ما صرفاً برای اهداف تحقیقاتی و توسعه طراحی شده‌اند. جبرابیت صراحتاً اعلام می‌کند که در صورت استفاده کاربران از این محصولات در کاربردهای حساس و دقیق از جمله امور مالی یا مواردی که به جان و مال انسان آسیب می‌زنند، هیچ‌گونه مسئولیتی را نمی‌پذیرد.

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها (IC)، کاربران باید حتماً به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند.
