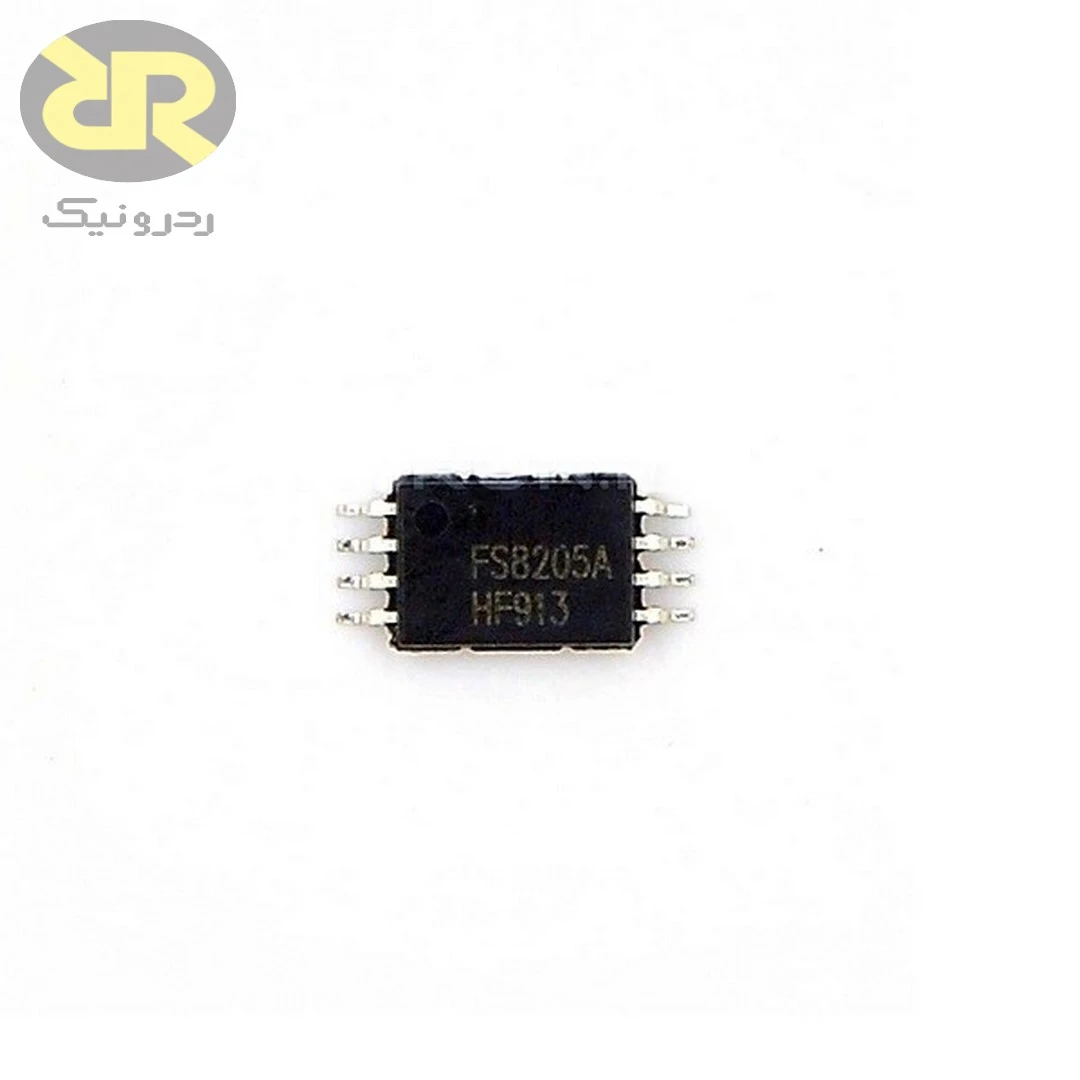

FS8205A شامل دو ماسفت کانال N است که در مدارهای مدیریت و حفاظت باتری برای کلیدزنی مسیر شارژ و تخلیه به کار می‌روند. وظیفه این قطعه عبور یا قطع جریان طبق فرمان کنترل‌کننده حفاظتی است.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| نوع قطعه | دو ماسفت کانال N از نوع افزایشی |
| کاربرد اصلی | کلیدزنی مسیر شارژ و تخلیه باتری |
| پکیج تصویر محصول | هشت‌پایه؛ دیتاشیت مرجع Fortune نسخه TSSOP-8 را پوشش می‌دهد |
| ولتاژ درین‌سورس در دیتاشیت مرجع | حد مطلق 20 V؛ با ولتاژ مجاز باتری یا مدار کامل یکسان نیست |
| کنترل | گیت‌های جداگانه برای دو ماسفت |
| تشخیص خطا | نیازمند آی‌سی کنترل‌کننده حفاظت خارجی |
| جریان و مقاومت روشن | وابسته به سازنده، ولتاژ گیت، دما و سطح مسی PCB |
عملکرد و قابلیت‌ها
دو ماسفت امکان کنترل مسیر جریان را در مدار مرجع حفاظت فراهم می‌کنند. افت ولتاژ و تلفات هنگام روشن‌بودن، به مقاومت مسیر و جریان عبوری وابسته است.
کاربردها
دیتاشیت مرجع، مدیریت باتری لیتیوم‌یون را از کاربردهای FS8205A معرفی می‌کند.
نکات طراحی و انتخاب
پیش از جایگزینی با قطعه مشابه، اتصال پایه‌ها و آرایش داخلی دو ماسفت را با دیتاشیت همان سازنده بررسی کنید. ولتاژ آستانه گیت را با ولتاژ لازم برای روشن‌شدن کامل یکسان نگیرید.
این قطعه به‌تنهایی آستانه اضافه‌شارژ یا تخلیه را تشخیص نمی‌دهد. جریان پیوسته و مقاومت روشن باید برای قطعه تحویلی و شرایط واقعی PCB تعیین شوند؛ اعداد یک سازنده به تمام قطعات با این نام منتقل نمی‌شوند.
