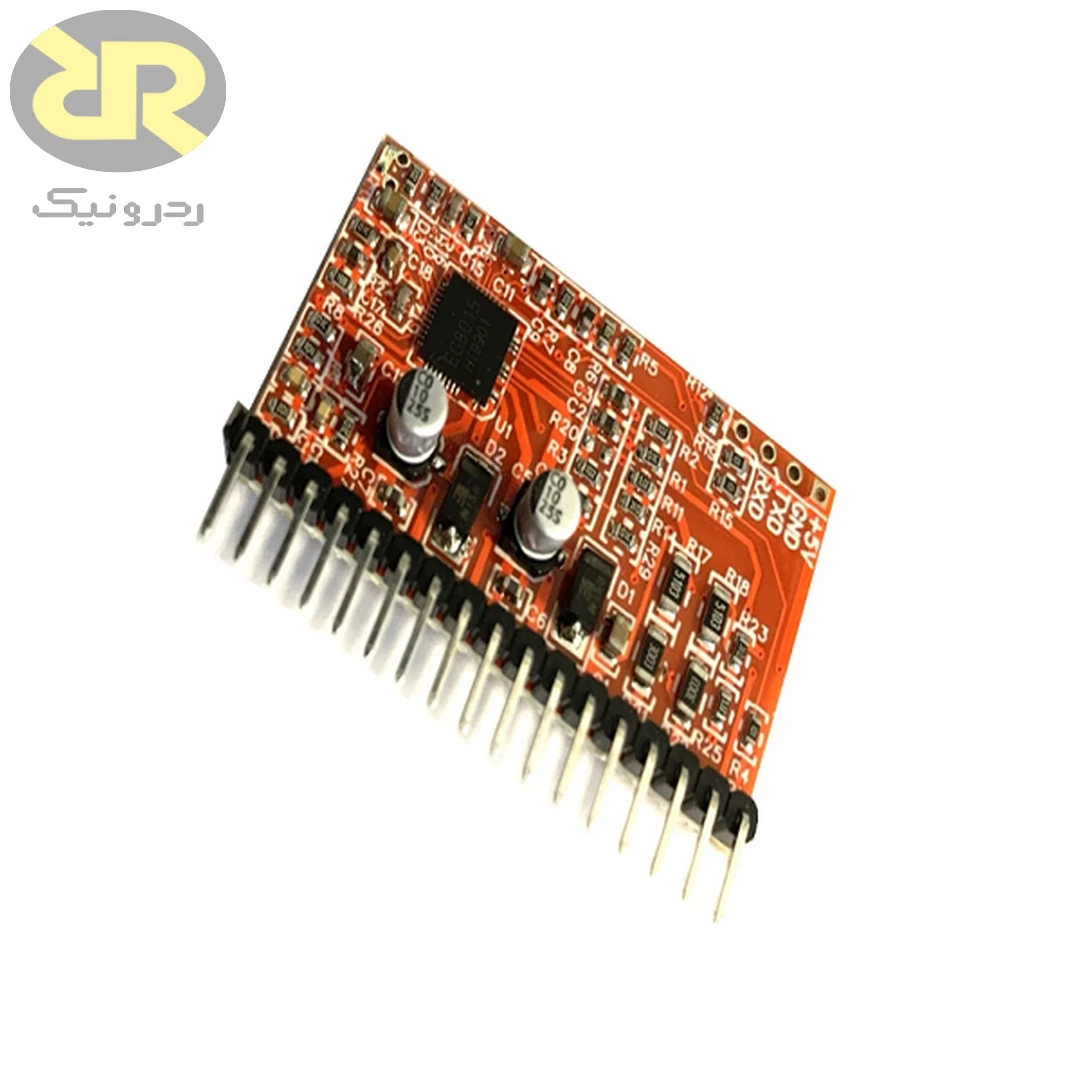

EGS015 برد درایو اینورتر تکفاز بر پایه EG8015 است. راهنمای رسمی، تغذیه، جامپرها، بازخوردها و ارتباط UART این نسخه را مشخص میکند.
ویژگیها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| تغذیه برد | ورودی نامی 12 V؛ بازه پایه تغذیه 10–20 V طبق راهنما |

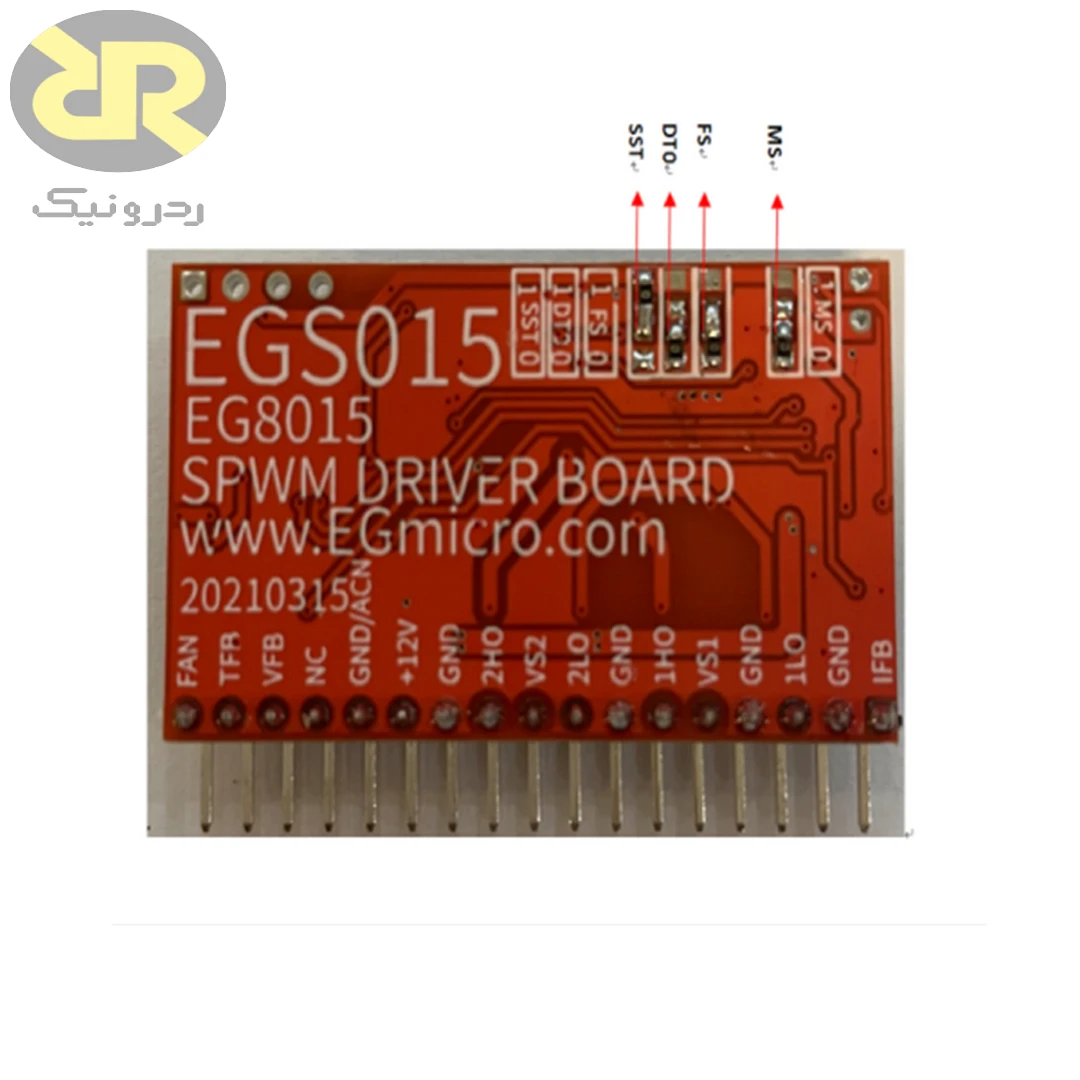

| فرکانس خروجی | 50 یا 60 Hz با جامپر FS |
| زمان مرده | 300 ns یا 1.0 µs با جامپر DT0 |
| راهاندازی نرم | 3 s در حالت فعال |
| رابط ارتباطی | UART با نرخ 9600 baud |

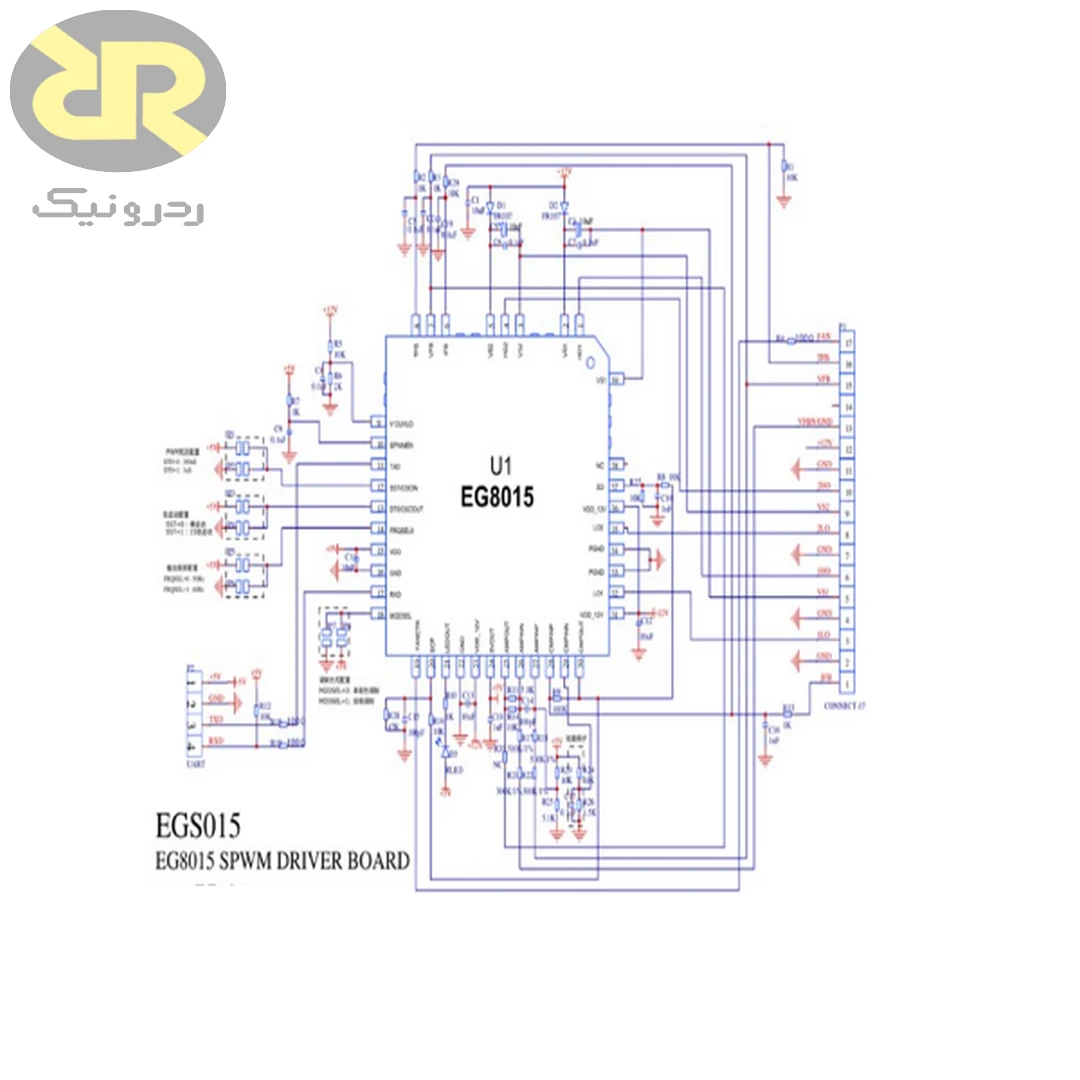

| کنترل | چهار خروجی گیت برای پل تکفاز؛ فیدبک جریان، ولتاژ و دما |
عملکرد و قابلیتها
برد فرمان پل را تولید و وضعیت خطا را با LED اعلام میکند. حفاظتها به اتصال صحیح مدارهای حس در سامانه قدرت وابستهاند.
کاربردها
اینورتر سینوسی و UPS تکفاز مطابق راهنمای سازنده.
نکات طراحی و استفاده
یک جامپر را همزمان در دو وضعیت اتصال ندهید. ریل 5 V رابط UART خروجی برد است و نباید با ورودی تغذیه اصلی اشتباه شود. برای مرحله قدرت، مدار کاربردی همان نسخه را رعایت کنید.
