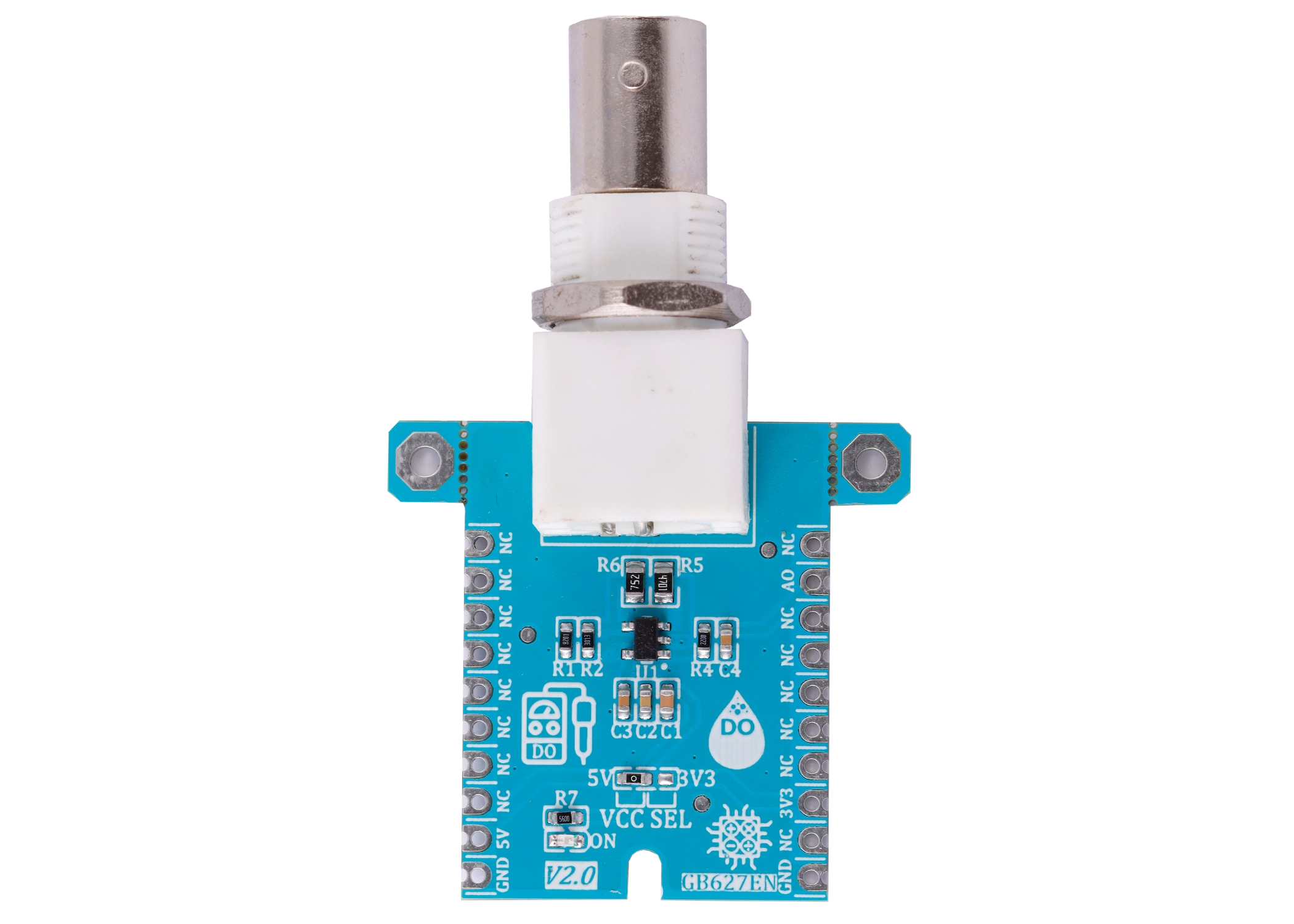

ماژول اندازه گیری اکسیژن محلول در آب GEBRABIT برای سنجش میزان اکسیژن محلول در آب (Dissolved Oxygen) یا DO و مشخص کردن کیفیت آب استفاده میشود. این ماژول از تعریف مقاومت استفاده می‌کند: ρ مقاومت و L طول المنت مقاومت برای تعیین کیفیت آب است.
ماژول اندازهگیری اکسیژن محلول در آب Gebra
- با توجه به اینکه دسترسی به پایه‌های سنسور دشوار است، کاربران برای توسعه سخت‌افزاری و نرم‌افزاری این سنسور به یک برد ابتدایی (starter board) و درایور نیاز دارند. برای راحتی کاربران، GebraMS برد ماژول اندازهگیری اکسیژن محلول در آب Gebra را طراحی کرده است. کاربران می‌توانند به کمک این برد، به مهم‌ترین پایه‌های سنسور به‌راحتی دسترسی پیدا کنند.
- کافی است برد ماژول اندازهگیری اکسیژن محلول در آب Gebra را روی برد (Breadboard) قرار دهید و سپس با یکی از بردهای Arduino، Raspberry Pi یا Discovery و با اعمال ولتاژ مناسب، آن را راه‌اندازی کنید.
- ما به‌ویژه استفاده از Gebra STM32F303 را توصیه می‌کنیم؛ چرا که این برد دارای رگولاتور داخلی ۳.۳ ولت است و ترتیب پایه‌های آن با تمامی ماژول‌های Gebra هماهنگ است (استاندارد GEBRABUS)، بنابراین می‌توانید برد ماژول اندازهگیری اکسیژن محلول در آب Gebra را مستقیماً به سوکت مربوطه متصل کرده و بدون نیاز به سیم‌کشی، برنامه‌نویسی را آغاز کنید.
ویژگی‌های ماژول GebraBit Dissolved Oxygen
- Selectable module power supply voltage between 3V3 and 5V
- On Board, ON/OFF LED indicator
- GEBRABIT Pin Compatible with GEBRABUS
- GEBRABIT small package
- It can be used as a daughter board of GEBRABIT MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board

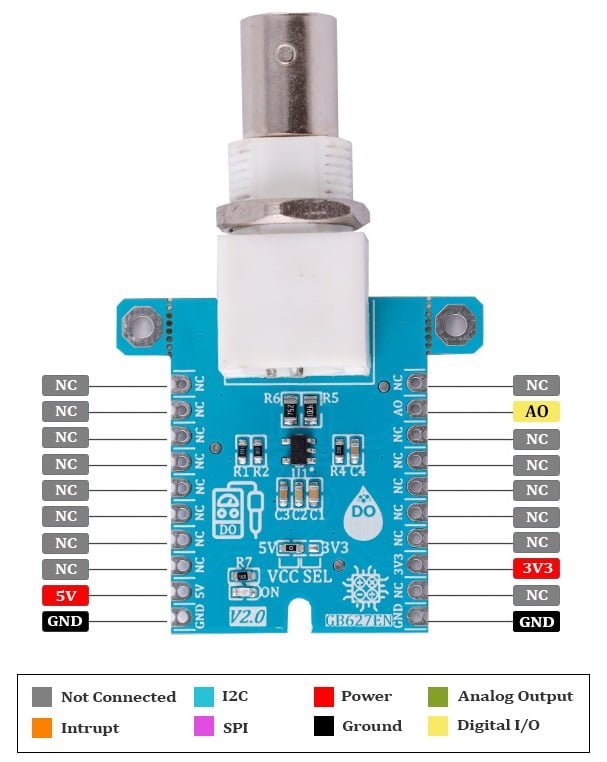

Pinout
معرفی بخش های ماژول
کانکتور BNC
ماژول GebraBit Dissolved Oxygen برای اندازه گیری مقدار اکسیژن محلول در آب به یک پراب نیاز دارد که در آب قرار میگیرد. این پراب ها با اندازه گیری میزان اکسیژنی که در یک غشای نفوذ پذیر (یا نیمه تراوا) به داخل یک پراب (حسگر) پخش می شود، کار می کنند. هنگامی که اکسیژن در داخل حسگر قرار می گیرد، یک واکنش شیمیایی رخ می دهد و یک سیگنال الکتریکی تولید می کند. این سیگنال توسط پراب DO خوانده می شود و نمایش داده می شود.
برای اتصال پراب به ماژول از یک کانکتور BNC استفاده شده که در بالای ماژول قرار گرفته است.
مدار آپ امپ
در این ماژول از یک مدار آپ امپ برای تقویت خروجی استفاده شده است.
جامپرسلکتور VCC SEL
با توجه به وضعیت مقاومت 0R این جامپر ، ولتاژ اصلی تغذیه سنسور از بین “5V” و “3V3” انتخاب میشود.
LED تغذیه
با توجه به وضعیت جامپر سلکتور VCCSEL و با اعمال ولتاژ به ماژول توسط پین مربوطه، LED ماژول روشن می شود.

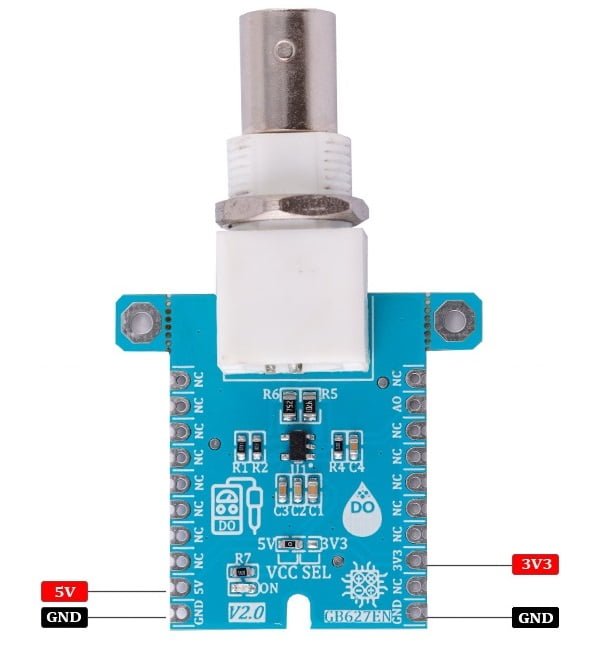

پین های تغذیه
- 5V و 3V3: این پین‌ها می توانند با توجه به وضعیت جامپرسلکتور VCC SEL، تغذیه اصلی سنسور را تامین کنند.
- GND : این پین، پین زمین برای تغذیه سنسور می باشد.

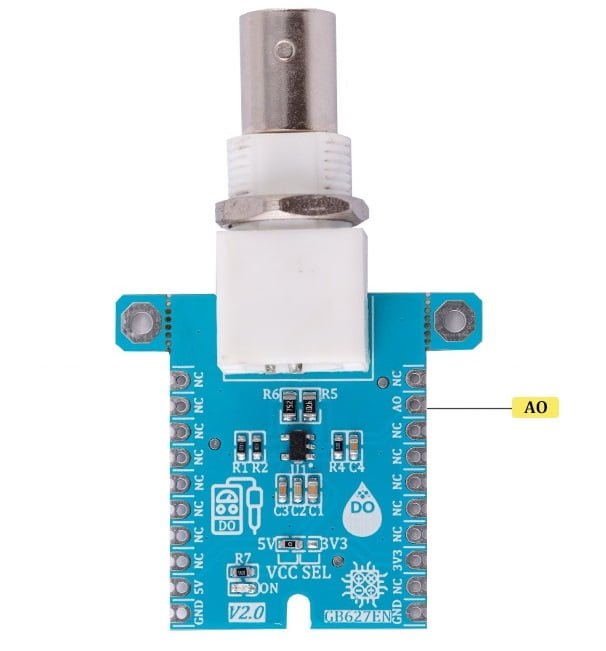

پین خروجی
- AO : این پین برای دریافت خروجی آنالوگ ماژول استفاده می شود و مقدار Dissolved Oxygen را به صورت ولتاژ آنالوگ، خروجی می دهد.
اتصال به پردازنده

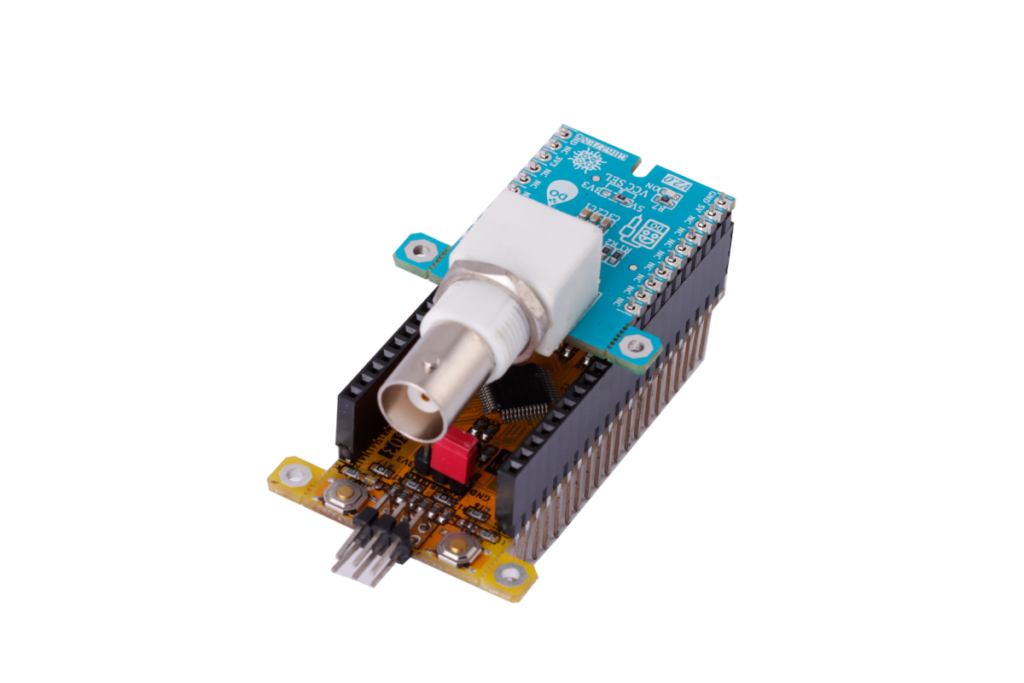

اتصال به GebraBit STM32F303

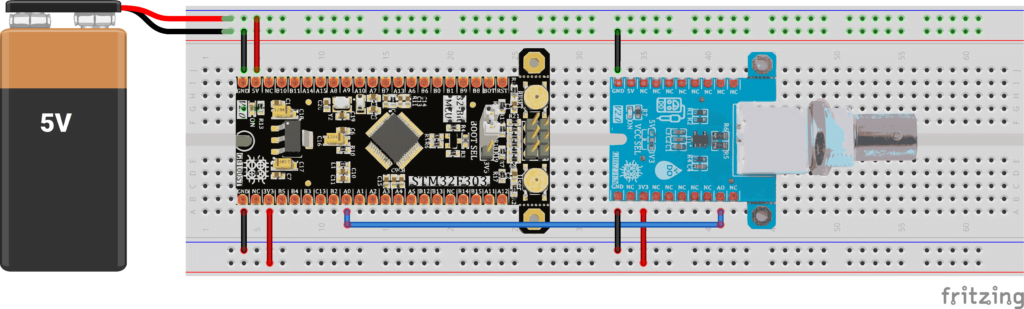

به دلیل سازگاری ترتیب پین های ماژول های GebraBit با یکدیگر (استاندارد GEBRABUS)، برای راه اندازی و دریافت دیتاهای خروجی ماژول GebraBit Dissolved Oxygen با هرکدام از ماژول‌های میکروکنترلری GebraBit STM32F303 ، کافیست ، ماژول GebraBit Dissolved Oxygen را به راحتی به صورت Pin to Pin بر روی ماژول GebraBit STM32F303 قرار داده و با دادن ولتاژ مناسب ماژول را راه اندازی کنید. در اینجا برای درک بهتر اتصال جداگانه دو ماژول نشان داده شده است.
اتصال به GebraBit ATMEGA32A
به دلیل سازگاری ترتیب پین های ماژول های GebraBit با یکدیگر (استاندارد GEBRABUS)، برای راه اندازی و دریافت دیتاهای خروجی ماژول GebraBit Dissolved Oxygen با هرکدام از ماژول‌های میکروکنترلری GebraBit ATMEGA32A ، کافیست ، ماژول GebraBit Dissolved Oxygen را به راحتی به صورت Pin to Pin بر روی ماژول GebraBit ATMEGA32A قرار داده و با دادن ولتاژ مناسب ماژول را راه اندازی کنید. در اینجا برای درک بهتر اتصال جداگانه دو ماژول نشان داده شده است.
توجه: در صورت استفاده از ماژول‌های میکروکنترلری GebraBit توجه داشته باشید که جامپر سلکتورVCC SEL ماژول GebraBit Dissolved Oxygenروی “3V3” باشد تا راحت تر بتوانید با گرفتن ولتاژ”3V3” از ماژول میکروکنترلری، ماژول مورد نظر را استفاده کنید.

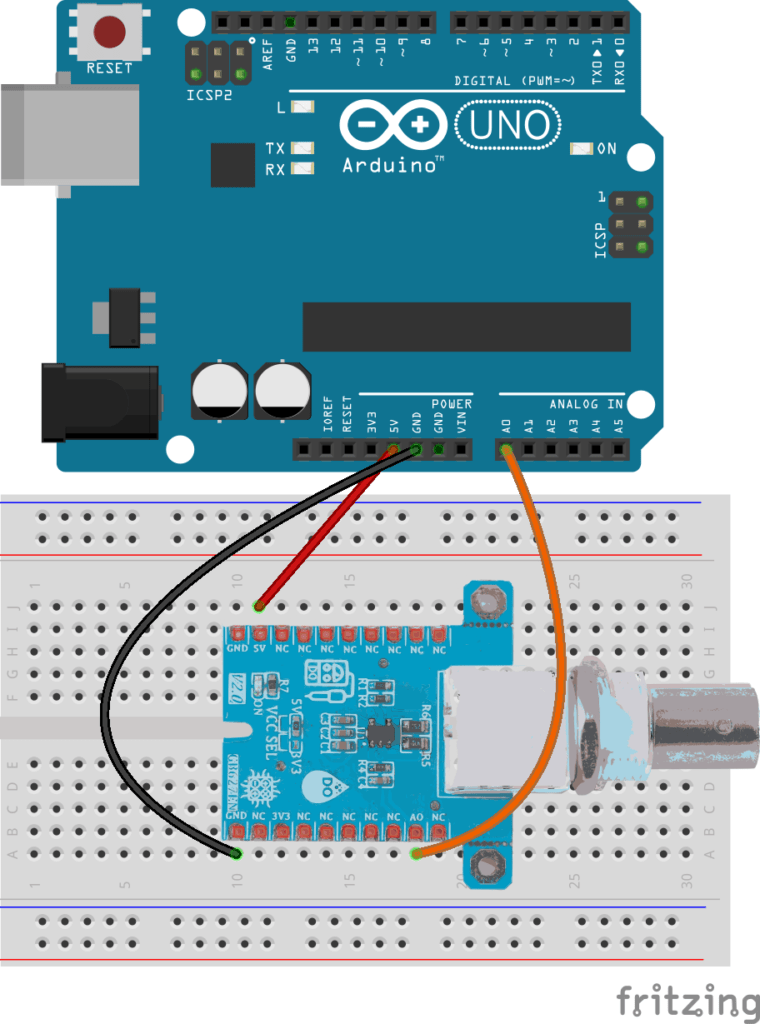

اتصال به ARDUINO UNO
برای اتصال ماژول GebraBit Dissolved Oxygen به ARDUINO UNO مراحل زیر را دنبال کنید:
- پین “5V” ماژول GebraBit Dissolved Oxygen را به پین “5V” خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
- پین “GND” ماژول GebraBit Dissolved Oxygen را به پین “GND” برد ARDUINO UNO متصل کنید.(سیم سیاه)
- پین “AO” ماژول GebraBit Dissolved Oxygen را به یکی از پین‌های آنالوگ برد (مثلا A0) ARDUINO UNO متصل کنید.(سیم نارنجی)
