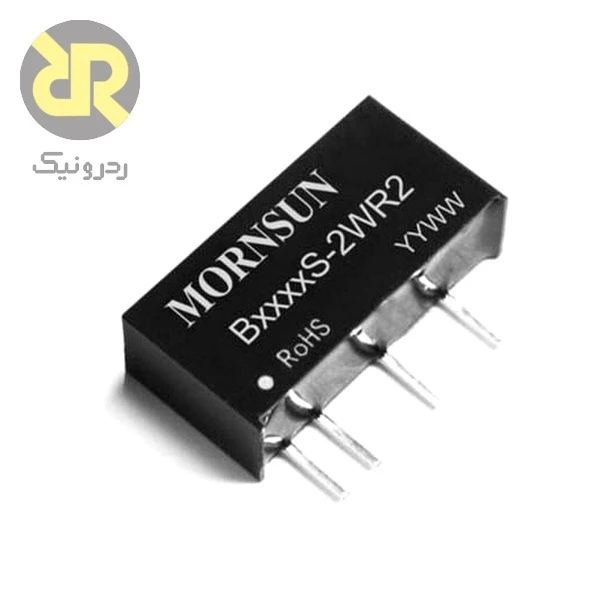

B0503S-2WR2 یک ماژول DC/DC ایزوله با خروجی تنظیم‌نشده از Mornsun است. مدل دقیق و بازنگری روی بدنه برای استفاده از جدول مشخصات اهمیت دارند.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| ورودی کاری | 4.5–5.5 V |
| خروجی نامی | 3.3 V |
| جریان خروجی | 400 mA در سند حاضر |
| تنظیم خروجی | Unregulated؛ خروجی تابع ورودی و بار است |
| آزمون عایق | 1500 VDC، یک دقیقه، طبق شرایط سند |
| پکیج | SIP؛ برای پایه‌بندی به نقشه همان مدل مراجعه شود |
عملکرد و قابلیت‌ها
ترانسفورمر داخلی جداسازی ورودی و خروجی را فراهم می‌کند. این جداسازی با تنظیم دقیق ولتاژ متفاوت است؛ در بار کم افزایش ولتاژ خروجی ممکن است.
کاربردها
جداسازی تغذیه مدارهای سیگنال و رابط‌ها، مشروط به رعایت حدود دیتاشیت.
نکات طراحی و استفاده
برای کاربرد حساس از تنظیم‌کننده پس از ماژول استفاده کنید. در نسخه 3.3 V سند حاضر، رده خانواده 2 W مجوز برداشت 606 mA نیست. حد خازن خارجی و کاهش بار حرارتی را بررسی کنید.
