A3946 از Allegro MicroSystems، کنترلر و گیت‌درایور نیم‌پل برای دو MOSFET کانال N خارجی است. پمپ شارژ کمکی آن، تغذیه بوت‌استرپ را برای روشن‌ماندن پیوسته کلید بالا پشتیبانی می‌کند.
ویژگی‌ها و مشخصات فنی A3946
| مشخصه | مقدار یا توضیح |
|---|---|
| پیکربندی | دو خروجی GH و GL؛ یک نیم‌پل N-channel |
| ولتاژ بخش قدرت VBB | مشخصات الکتریکی برای 7 تا 60 V؛ مقدار 60 V هم‌زمان حد مطلق VBB است |
| تغذیه درایو داخلی | VREG معمول 13 V برای VBB بیش از 7.75 V، طبق شرایط جدول |
| جریان پیک گیت | دیتاشیت مقدار مستقل تضمین‌شده بر حسب آمپر اعلام نمی‌کند؛ انتخاب با مقاومت خروجی و بار گیت |
| مقاومت شارژ / تخلیه | معمول 4 / 2 Ω در دمای پیوند 25 °C |
| زمان صعود / نزول | معمول 60 / 40 ns؛ حداکثر 100 / 80 ns با بار 3300 pF و معیار 20% تا 80% |
| تأخیر انتشار | حداکثر 150 ns با خروجی بی‌بار و DT = VREF |
| زمان مرده قابل تنظیم | با Rdead = 5 kΩ: معمول 350 ns؛ با 100 kΩ: معمول 6 µs |
| پشتیبانی Duty Cycle | تا 100% با top-off charge pump و رعایت شرایط مدار |
| حفاظت‌ها | افت ولتاژ VREG و BOOT؛ حفاظت دمای بیش‌ازحد و خروجی FAULT |

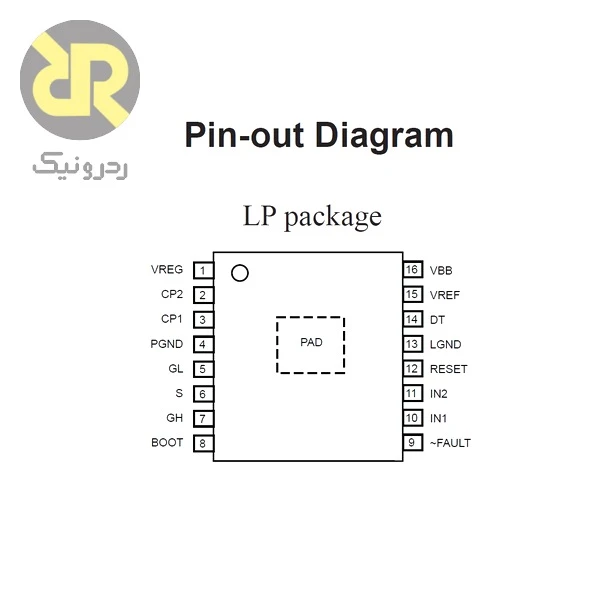

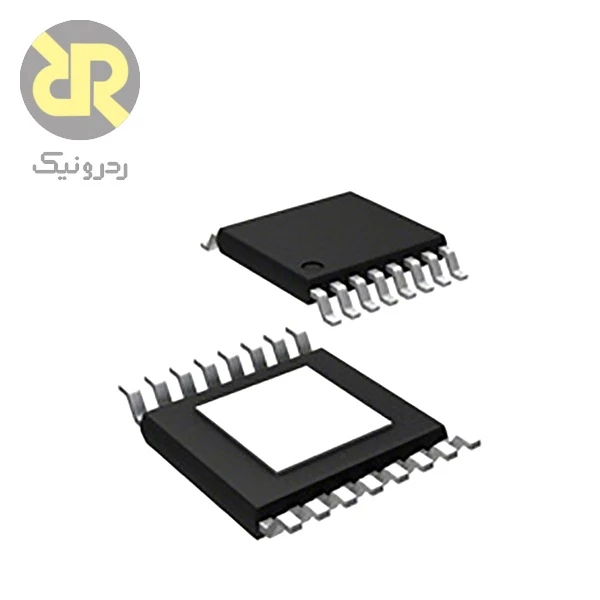

| پکیج خانواده | TSSOP-16 با پد حرارتی؛ کد رسمی A3946KLPTR-T |
| دمای محیط کاری | از −40 تا +135 °C |
عملکرد و قابلیت‌ها
در حالت زمان مرده قابل تنظیم، منطق داخلی فرمان‌های دو کلید را هماهنگ می‌کند. اگر DT به VREF وصل شود، خروجی‌ها مستقل می‌شوند؛ در این حالت فرمان هم‌زمان می‌تواند هر دو کلید را روشن کند و کنترل بیرونی باید از آن جلوگیری کند.
کاربردها
کنترل موتور DC یک‌جهته، ساخت مرحله قدرت برای موتور BLDC با تعداد لازم نیم‌پل و راه‌اندازی بارهای القایی، مطابق توضیحات سازنده.
نکات طراحی و استفاده
VBB را با حاشیه کافی پایین‌تر از حد مطلق طراحی کنید. خازن‌های پمپ شارژ، VREG و BOOT و اتصال پد حرارتی را طبق مدار مرجع انتخاب کنید. این قطعه به‌تنهایی یک پل سه‌فاز کامل نیست.
