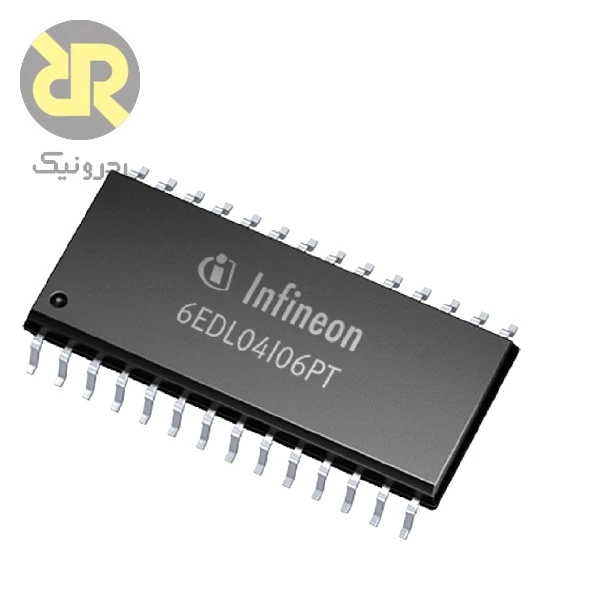

6EDL04I06PT از Infineon، گیت‌درایور شش‌کاناله برای سه بازوی نیم‌پل با ترانزیستورهای قدرت خارجی است. این نسخه با منطق مثبت و دیودهای بوت‌استرپ داخلی، برای راه‌اندازی IGBT طراحی شده است.
ویژگی‌ها و مشخصات فنی 6EDL04I06PT
| مشخصه | مقدار یا توضیح |
|---|---|
| تعداد کانال‌ها | سه خروجی بالا و سه خروجی پایین؛ پل سه‌فاز |
| رده ولتاژ قدرت | 600 V؛ این مقدار ولتاژ تغذیه گیت نیست |
| بازه کاری VS | در جدول Operating Range: تا 500 V؛ حدهای ولتاژ و گذرا را جداگانه بررسی کنید |
| تغذیه VCC و VBS | از 13 تا 17.5 V در بازه کاری |
| جریان پیک شارژ / تخلیه | معمول 165 / 375 mA؛ مقادیر دو جهت برابر نیستند |
| منطق ورودی | فعال با سطح بالا؛ ورودی‌های HIN و LIN |
| تأخیر روشن / خاموش | معمول 530 / 490 ns؛ حداکثر 800 / 760 ns |
| زمان صعود / نزول | معمول 60 / 26 ns؛ حداکثر 100 / 45 ns با بار 1 nF |
| شرایط آزمون دینامیکی | VCC = VBS = 15 V، ورودی 0/3.3 V و دمای 25 °C |
| زمان مرده داخلی | معمول 310 ns؛ حداقل 150 ns طبق جدول |
| پهنای پالس ورودی | حداقل 1 µs در بازه کاری؛ پالس کوتاه‌تر ممکن است درست منتقل نشود |
| حفاظت‌ها | UVLO، تشخیص اضافه‌جریان با ITRIP، interlock هر بازو و خروجی FAULT |
| تنظیم بازگشت از خطا | شبکه خارجی روی RCIN |
| بوت‌استرپ | دیودهای داخلی؛ خازن خارجی برای هر بازو |
| نوع انتقال سطح | SOI؛ ایزولاسیون ایمنی گالوانیکی کنترل و قدرت فراهم نمی‌کند |

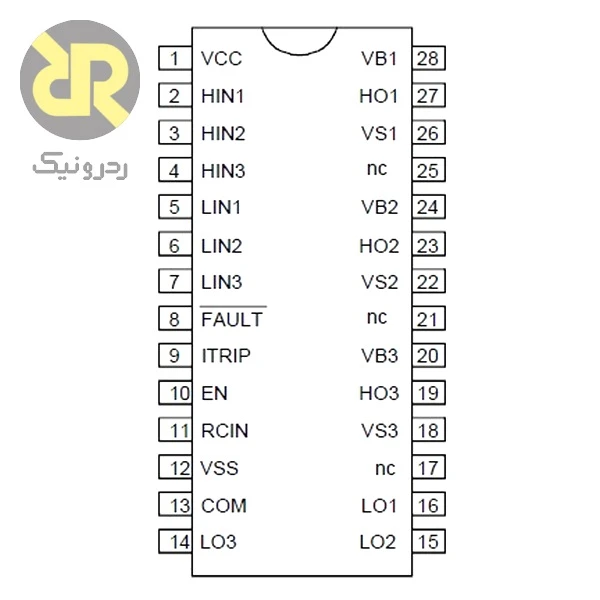

| پکیج این مدل | PG-DSO-28 |
| دمای محیط در بازه کاری | از −40 تا +105 °C |
عملکرد و قابلیت‌ها
در خطای اضافه‌جریان یا افت تغذیه VCC، مدار خروجی‌ها را خاموش می‌کند. آستانه اضافه‌جریان با شبکه اندازه‌گیری خارجی و ITRIP تعیین می‌شود؛ این حفاظت به معنی اندازه‌گیری جریان موتور بدون شنت نیست.
کاربردها
درایو موتور و اینورتر سه‌فاز، فن و پمپ، کمپرسور و تهویه، مطابق فهرست کاربردهای Infineon.
نکات طراحی و استفاده
مدار بوت‌استرپ، مقاومت گیت و شنت باید برای MOSFET یا IGBT انتخاب‌شده طراحی شوند. پسوند PT را با NT دارای منطق منفی یا خانواده N با UVLO متفاوت اشتباه نگیرید. دمای بیش‌ازحد با اتصال NTC خارجی به مدار EN قابل پایش است؛ حفاظت حرارتی داخلی مستقل فرض نکنید.
