2EDF7275F از خانواده EiceDRIVER شرکت Infineon، یک گیت‌درایور دوکاناله با ایزولاسیون عملکردی و فناوری ترانسفورمر بدون هسته است. دو خروجی شناور آن برای کنترل MOSFETهای قدرت به کار می‌روند.
ویژگی‌ها و مشخصات فنی 2EDF7275F
| مشخصه | مقدار یا توضیح |
|---|---|
| تعداد کانال‌ها | دو کانال مستقل و غیرمعکوس |
| تغذیه پایه VDDI | 3.0 تا 3.5 V؛ معمولاً 3.3 V |
| تغذیه هر خروجی | VDDA و VDDB: از 4.5 تا 20 V |
| حالت تغذیه ورودی | SLDO برای تغذیه ورودی بالاتر از 3.5 V، طبق اتصال و مقاومت تعیین‌شده در دیتاشیت |
| جریان پیک شارژ / تخلیه | معمول 4 A / 8 A؛ مشخصه پالسی درایو گیت |
| تأخیر روشن / خاموش | معمول 37 ns؛ بازه 31 تا 44 ns طبق جدول دینامیکی |
| زمان صعود / نزول | معمول 6.5 / 4.5 ns با بار 1.8 nF |
| شرایط مقادیر معمول | VDDA = VDDB = 12 V، VDDI = 3.3 V و دمای پیوند 25 °C |
| مصونیت گذرای مد مشترک | حداقل 150 V/ns |
| نوع ایزولاسیون | Functional؛ میان ورودی و خروجی و میان دو کانال |
| ولتاژ کار ایزولاسیون ورودی / خروجی | 510 Vrms طبق IEC 60664-1 با PD2 و گروه ماده II؛ مخصوص پکیج PG-DSO-16-11 |
| آزمون ایزولاسیون ورودی / خروجی | 1.5 kVDC برای 10 ms؛ آزمون تولید، نه ولتاژ کار پیوسته |
| حفاظت افت ولتاژ | UVLO ورودی و خروجی؛ کلاس UVLO خروجی 4 V |
| خاموش‌سازی | ورودی DISABLE و خاموش‌ماندن خروجی‌ها هنگام افت تغذیه |

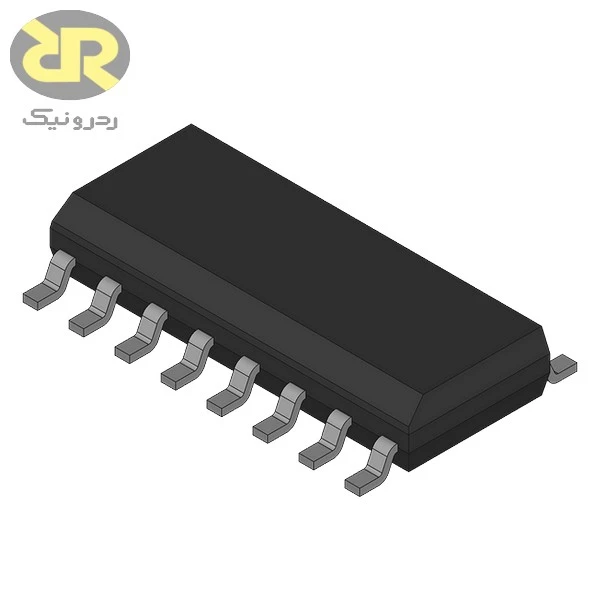

| پکیج | PG-DSO-16-11، بدنه باریک |
| دمای محیط / پیوند | محیط: −40 تا +125 °C؛ پیوند: −40 تا +150 °C |
عملکرد و قابلیت‌ها

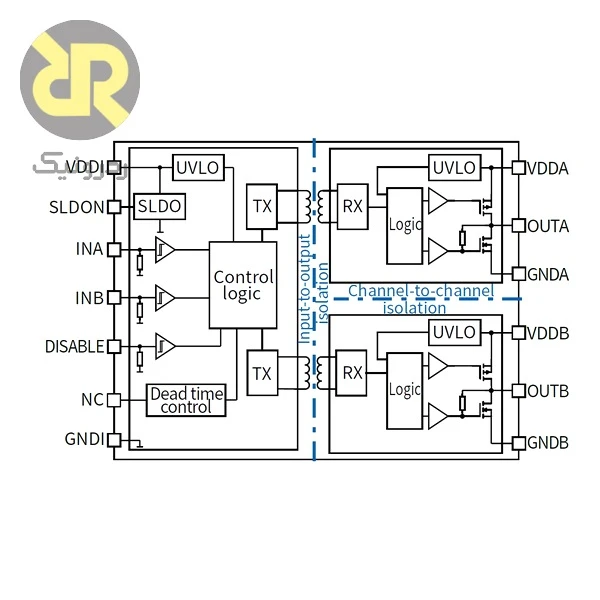

هر کانال تغذیه مستقل سمت خروجی دارد. خروجی‌ها از ورودی‌های INA و INB پیروی می‌کنند؛ زمان مرده نیم‌پل باید در فرمان کنترل تأمین شود. ایزولاسیون عملکردی این مدل، جایگزین ایزولاسیون تقویت‌شده برای حفاظت در برابر برق‌گرفتگی نیست.
کاربردها
مبدل‌های نیم‌پل AC/DC و DC/DC، منابع تغذیه و کنترل سمت اولیه MOSFET در محیط‌های سوئیچینگ، مطابق اسناد سازنده.
نکات طراحی و استفاده
برای هر کانال، بای‌پس محلی و تغذیه متناسب با ولتاژ گیت MOSFET در نظر بگیرید. در مدارهای مناسب می‌توان تغذیه بالا را با بوت‌استرپ تولید کرد. حدود ولتاژ ایزولاسیون را از جدول همین پکیج انتخاب کنید و از مشخصات سری 2EDS استفاده نکنید.
