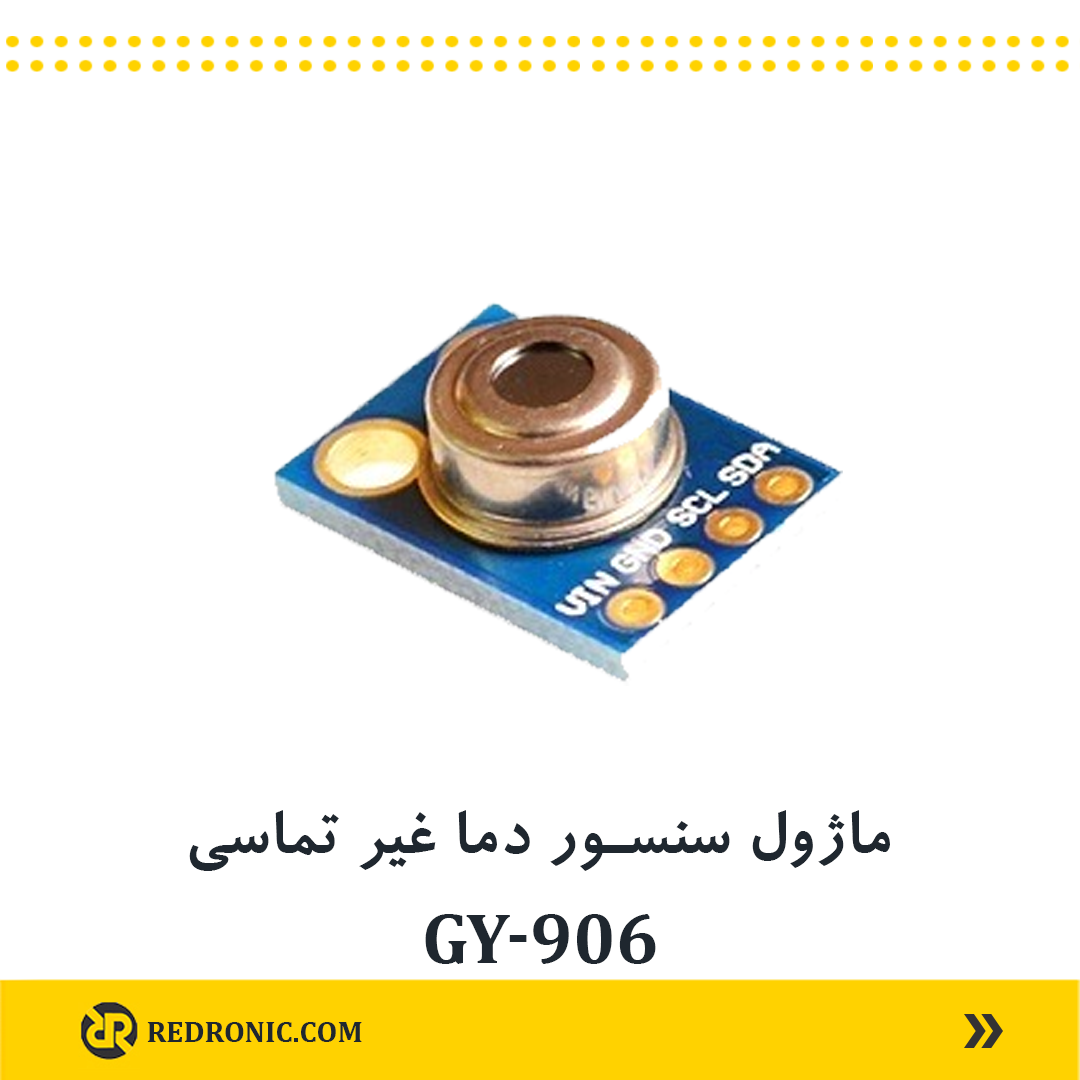

ماژول GY-906 مبتنی بر MLX90614 برای ارزیابی و اتصال حسگر مرجع به میزبان عرضه شده است. توضیح عملکرد زیر درباره قطعه مرجع است؛ رگولاتور، مقاومت‌های رابط و دیگر اجزای برد باید برای همین نسخه موجودی بررسی شوند. MLX90614 خانواده‌ای از حسگرهای دمای مادون قرمز غیرتماسی است که آشکارساز حرارتی و مدار آماده‌سازی و پردازش سیگنال را در یک پکیج گردآوری می‌کند. این حسگر دمای جسم واقع در میدان دید و دمای خود حسگر را به‌صورت دیجیتال گزارش می‌دهد. انتخاب نسخه مناسب به محدوده دما، ولتاژ تغذیه، میدان دید و دقت موردنیاز وابسته است؛ نام عمومی MLX90614 به‌تنهایی مشخصات همه این موارد را تعیین نمی‌کند.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| روش اندازه‌گیری | دریافت تابش مادون قرمز با آشکارساز ترموپایل |
| دمای جسم | ۷۰− تا ۳۸۰+ درجه سانتی‌گراد، محدوده اعلام‌شده خانواده |
| دمای حسگر/محیط | ۴۰− تا ۱۲۵+ درجه سانتی‌گراد، طبق دیتاشیت |
| رزولوشن خروجی SMBus | ۰٫۰۲ درجه سانتی‌گراد؛ مستقل از دقت اندازه‌گیری |
| رابط | SMBus و خروجی PWM قابل پیکربندی |
| کالیبراسیون | کالیبراسیون کارخانه؛ گسیلندگی پیش‌فرض برابر ۱ |
| نسخه‌ها | ولتاژ تغذیه و میدان دید به کد کامل قطعه وابسته‌اند |
| تغذیه ورودی برد | پس از بررسی شماتیک و نسخه موجودی مشخص می‌شود |
| محدوده عملکرد برد | از روی نام تراشه تضمین نمی‌شود |
نحوه کار و نوع خروجی
آشکارساز ترموپایل تابش حرارتی دریافتی را به سیگنال الکتریکی تبدیل می‌کند. مدار داخلی پس از آماده‌سازی و پردازش، دمای جسم و حسگر را گزارش می‌دهد. اندازه‌گیری جسم میانگینی از اجسام داخل میدان دید است؛ بنابراین اگر هدف میدان دید را پر نکند، سطوح اطراف نیز در نتیجه سهم دارند. فاصله نصب باید با میدان دید نسخه انتخابی و ابعاد هدف متناسب باشد. مقدار گسیلندگی نیز بخشی از تنظیم اندازه‌گیری است و باید با سطح مورد بررسی سازگار باشد.
کاربردها
این خانواده برای اندازه‌گیری غیرتماسی دما و پایش حرارتی به کار می‌رود. استفاده در طراحی تب‌سنج به انتخاب نسخه مناسب، طراحی اپتیکی و حرارتی و ارزیابی دستگاه نهایی وابسته است. اندازه‌گیری دمای سطح جسم را نباید بدون روش مستند به دمای داخلی بدن یا تشخیص تب تبدیل کرد. برای انتخاب محصول، ابتدا نوع هدف و شرایط محیط مشخص شود و سپس کد کامل حسگر با نیاز طراحی تطبیق یابد.
نکات اتصال، نصب و محدودیت‌ها
مشخصات تراشه مرجع، دامنه مجاز ولتاژ ورودی ماژول را تعیین نمی‌کند. رزولوشن ۰٫۰۲ درجه به معنی خطای اندازه‌گیری ۰٫۰۲ درجه نیست. دقت استاندارد و دقت نسخه پزشکی هرکدام محدوده و شرایط تعریف‌شده دارند. طبق دیتاشیت، دستیابی به دقت اعلام‌شده به تعادل حرارتی و نبود اختلاف دما در پکیج وابسته است؛ نزدیکی به قطعات داغ یا منابع گرما و سرما می‌تواند نتیجه را تغییر دهد. مسیر دید حسگر و شرایط سطح هدف در نصب بررسی شوند. پیش از اتصال، نسخه تغذیه و رابط با کد قطعه تطبیق داده شود. این حسگر لیزر اندازه‌گیری نیست و وجود یا نبود نشانگر لیزری به طراحی دستگاه میزبان مربوط است. تا زمان احراز پسوند موجودی، دقت پزشکی مشخصی به این محصول نسبت داده نمی‌شود.
