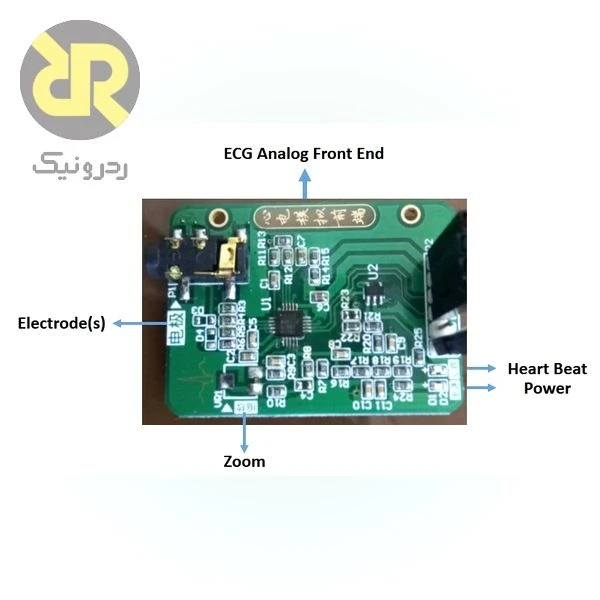

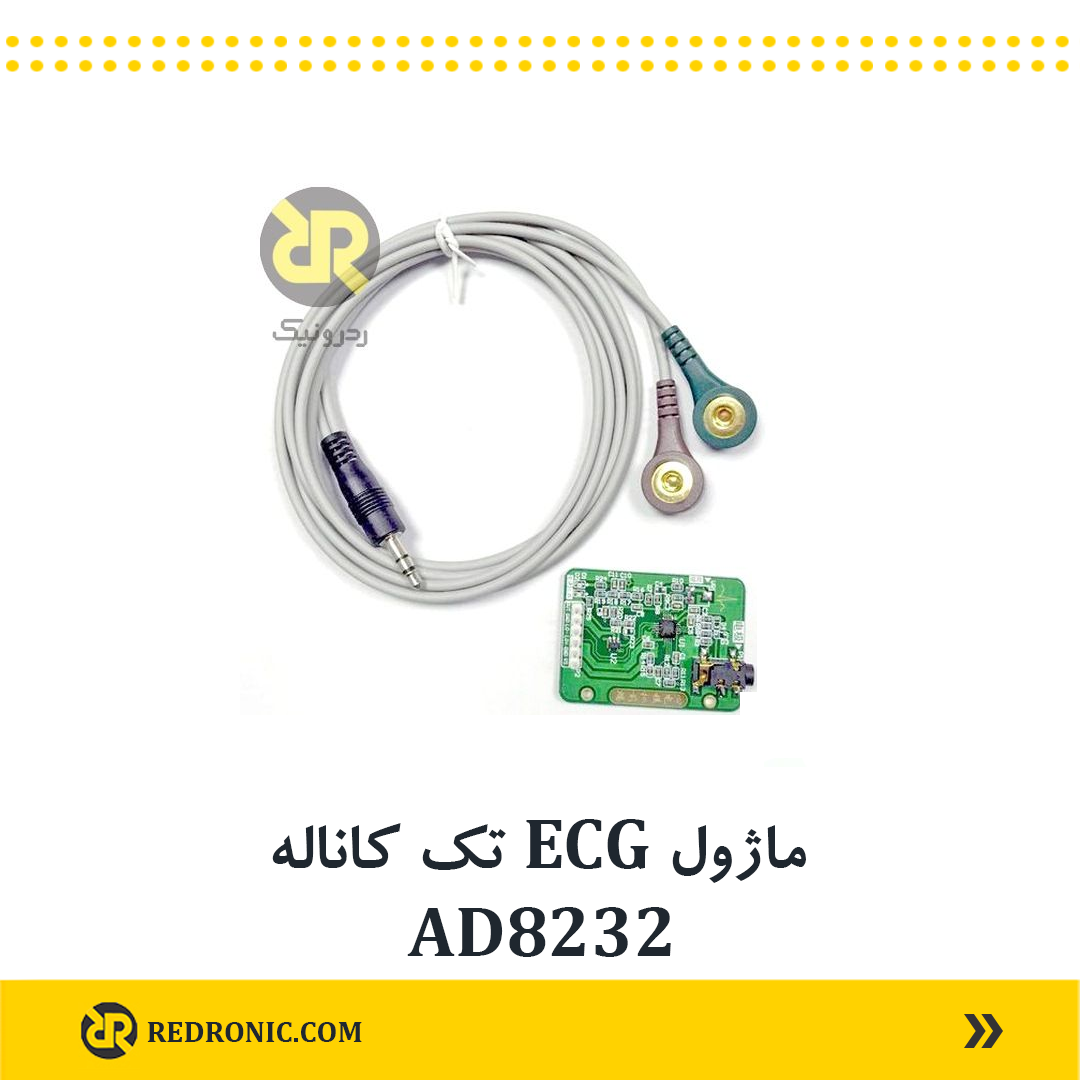

ماژول AD8232 برای ارزیابی و اتصال حسگر مرجع به میزبان عرضه شده است. توضیح عملکرد زیر درباره قطعه مرجع است؛ رگولاتور، مقاومت‌های رابط و دیگر اجزای برد باید برای همین نسخه موجودی بررسی شوند. AD8232 یک جبهه جلویی آنالوگ تک‌لید برای دریافت و آماده‌سازی سیگنال ECG و دیگر سیگنال‌های زیستی کوچک است. این آی‌سی تقویت و فیلترکردن سیگنال را پیش از ورود به مبدل آنالوگ به دیجیتال انجام می‌دهد. خروجی آن آنالوگ است و به‌تنهایی عدد ضربان قلب یا تفسیر نوار قلب تولید نمی‌کند؛ نمونه‌برداری و پردازش در بخش بعدی سامانه انجام می‌شود.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| نوع قطعه | آی‌سی آماده‌سازی سیگنال زیستی؛ ECG تک‌لید |
| بهره تقویت‌کننده ابزار دقیق | ۱۰۰؛ بهره کل مسیر به مدار انتخابی وابسته است |
| پیکربندی ورودی | دو یا سه الکترود، مطابق مدار کاربردی |
| خروجی | آنالوگ برای اتصال به ADC یا ورودی آنالوگ مناسب |
| فیلترها | قابلیت پیاده‌سازی بالاگذر دو قطبی و پایین‌گذر سه قطبی با اجزای خارجی |
| قابلیت‌های جانبی | تشخیص قطع اتصال الکترود، تقویت‌کننده RLD و بازیابی سریع فیلتر |
| تغذیه ورودی برد | پس از بررسی شماتیک و نسخه موجودی مشخص می‌شود |
| محدوده عملکرد برد | از روی نام تراشه تضمین نمی‌شود |
نحوه کار و نوع خروجی
اختلاف ولتاژ کوچک بین ورودی‌ها تقویت می‌شود و مدار بالاگذر برای کاهش اثر مؤلفه‌های ناخواسته کم‌فرکانس و پتانسیل الکترود به کار می‌رود. تقویت‌کننده عملیاتی داخلی امکان ساخت فیلتر پایین‌گذر و تنظیم بهره اضافی را فراهم می‌کند. فرکانس قطع و پاسخ فیلتر به مقادیر مقاومت و خازن مدار خارجی وابسته‌اند؛ بنابراین عملکرد همه بردهای AD8232 یکسان نیست. خروجی آماده‌شده در ADC نمونه‌برداری می‌شود و الگوریتم میزبان می‌تواند اطلاعات موردنیاز را از آن استخراج کند.
کاربردها
کاربردهای اعلام‌شده سازنده شامل پایش ضربان در تجهیزات فعالیت و تناسب اندام، ECG قابل‌حمل، پایش سلامت از راه دور، تجهیزات بازی و دریافت سیگنال‌های زیستی است. در انتخاب قطعه باید نیاز به پهنای باند، محل دریافت سیگنال و شرایط حرکت مشخص باشد تا مدار فیلتر مناسب طراحی شود.
نکات اتصال، نصب و محدودیت‌ها
مشخصات تراشه مرجع، دامنه مجاز ولتاژ ورودی ماژول را تعیین نمی‌کند. مدار نمونه دیتاشیت نقطه شروع طراحی است و باید با کاربرد و ADC انتخابی تطبیق یابد. بهره کل، محدوده ورودی و سطح مرجع خروجی را با هم بررسی کنید تا سیگنال در مراحل بعدی اشباع نشود. محل الکترود و مسیر سیم‌ها بر دریافت سیگنال و نویز اثر دارند. پایه‌های تشخیص قطع الکترود برای اطلاع از وضعیت اتصال هستند و کیفیت پزشکی اندازه‌گیری را تضمین نمی‌کنند. طراحی مدار متصل به بدن باید الزامات حفاظت ورودی و ایمنی سامانه را در نظر بگیرد؛ وجود RLD یا کارکرد با ولتاژ پایین به‌تنهایی اثبات ایزولاسیون نیست. مشخصات فیلتر و بهره یک ماژول آماده فقط پس از بررسی مدار همان برد قابل بیان است.
