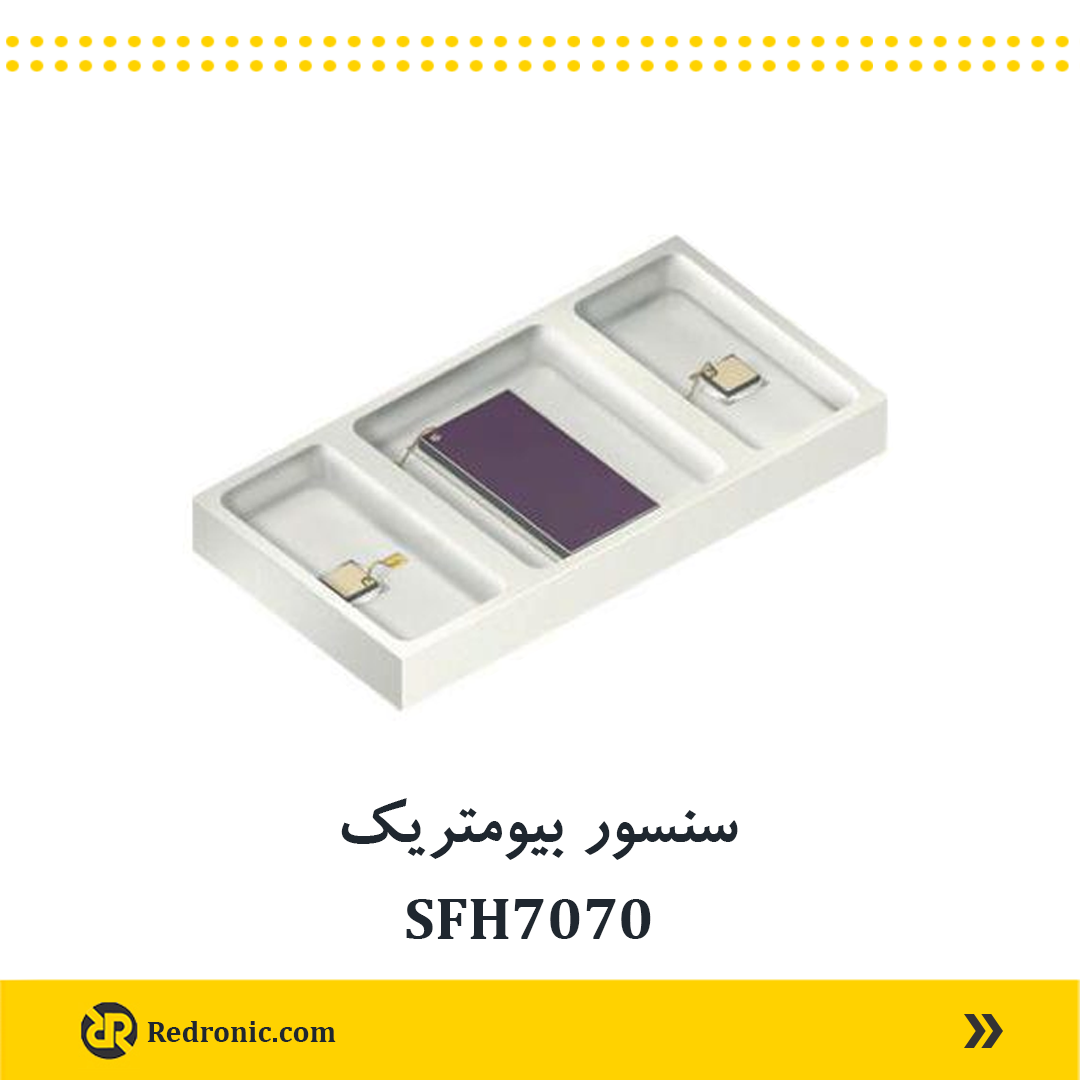

SFH7070 مجموعه اپتیکی BIOFY از ams OSRAM برای دریافت سیگنال نوری علائم حیاتی است. فرستنده‌ها و گیرنده در یک پکیج قرار دارند و مسیر اندازه‌گیری را باید با جبهه جلویی خارجی تکمیل کرد. این مدل خروجی آماده عددی ضربان یا اکسیژن خون ندارد.
ویژگی‌ها و مشخصات فنی

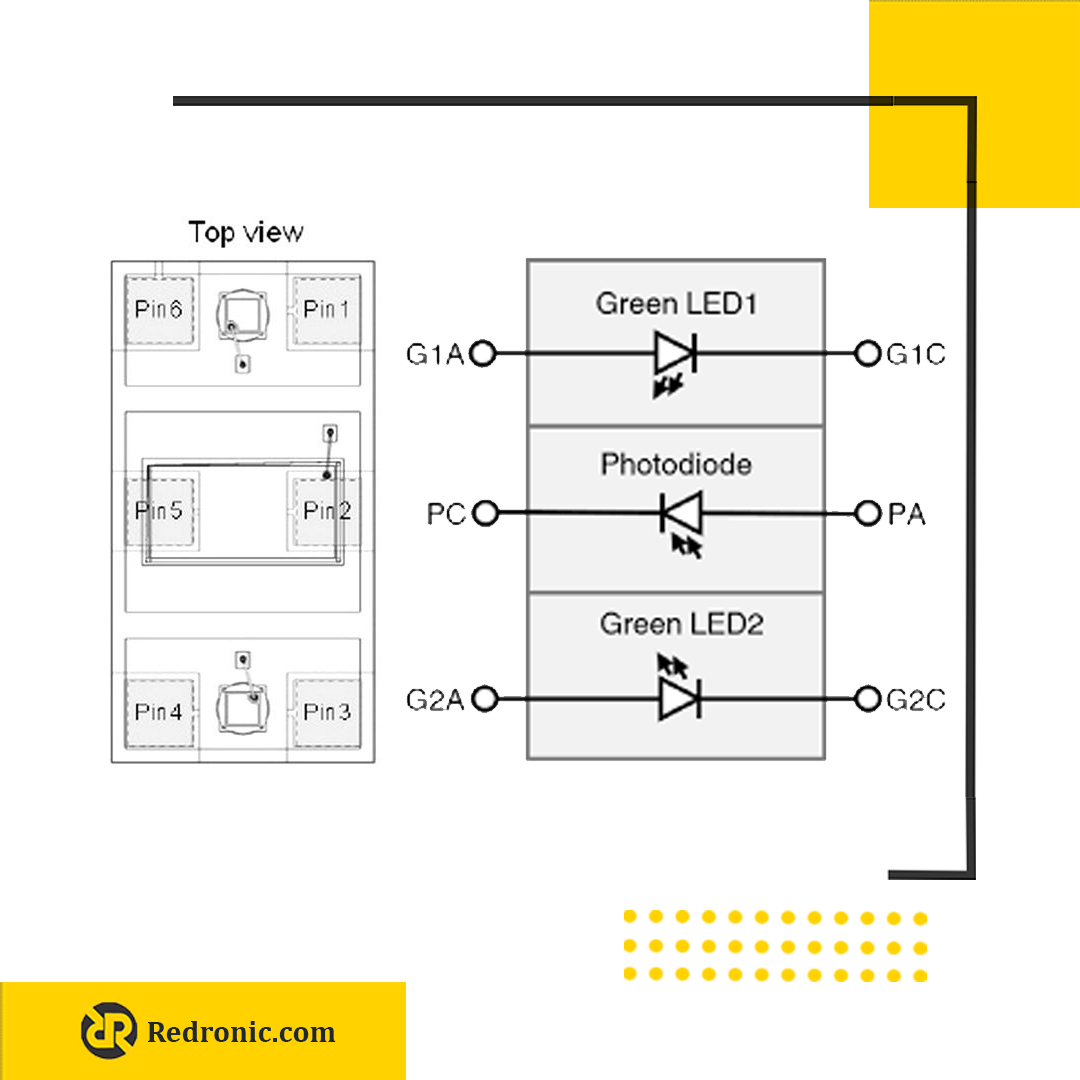

| مشخصه | مقدار یا توضیح |
|---|---|
| فرستنده‌ها | ۲ LED سبز |
| گیرنده‌ها | ۱ فوتودیود |
| ابعاد | ۷٫۵ × ۳٫۹ × ۰٫۹ میلی‌متر |
| خروجی گیرنده | جریان فوتودیود |
| ارتباط دیجیتال | فاقد رابط I²C یا SPI در این مجموعه اپتیکی |
| مانع نوری | کاهش تداخل مستقیم فرستنده و گیرنده |
| اجزای مکمل | درایور LED، AFE/ADC و پردازنده |
نحوه کار و نوع خروجی
در SFH7070 دو فرستنده سبز وجود دارد؛ تعداد LED با عبارت ساده «LED سبز» باید روشن شود. طول موج مرکزی معمول ۵۳۰ نانومتر با طول موج قله معمول ۵۲۶ نانومتر یکسان نیست. گیرنده این مدل یک فوتودیود است و دو LED سبز، دو مسیر مستقل اندازه‌گیری آماده ایجاد نمی‌کنند. در طراحی، روشن‌کردن فرستنده‌ها و خواندن پاسخ باید توسط مدار خارجی زمان‌بندی شود. تفاوت طول موج مرکزی و قله طیف برای مقایسه مدل‌ها مهم است؛ مقدار معمول هرکدام تنها در شرایط آزمون تعیین‌شده کاربرد دارد.
LED با درایور خارجی روشن می‌شود و فوتودیود نور دریافتی را به جریان تبدیل می‌کند. برای دریافت داده دیجیتال، مدار تبدیل جریان به ولتاژ، فیلتر، ADC و پردازنده لازم است. این قطعه بسته اپتیکی است و نباید مانند حسگری با خروجی مستقیم I²C یا عدد آماده ضربان معرفی شود. ویژگی‌های گیرنده و فرستنده باید با زمان‌بندی و بهره مدار دریافت تطبیق داده شوند.
کاربردها
سازنده این مجموعه را در خانواده پایش نوری علائم حیاتی معرفی می‌کند. انتخاب مدل باید بر اساس طول موج، تعداد گیرنده‌ها و توانایی AFE در مدیریت کانال‌های اپتیکی انجام شود.
نکات اتصال، نصب و محدودیت‌ها
دیتاشیت تأکید می‌کند که تأیید کاربرد پزشکی در سطح ماژول یا سامانه از مشخصات قطعه نتیجه نمی‌شود. استفاده پزشکی نیازمند بررسی کاربرد مشخص با سازنده است.
برای LEDها محدودیت جریان دائم و پالسی را جداگانه بررسی کنید؛ حد مطلق مجاز، نقطه کار توصیه‌شده نیست. مسیر فوتودیود باید از نویز و نور مزاحم محافظت شود. مانع نوری داخل پکیج به کاهش تداخل مستقیم کمک می‌کند، اما جای طراحی مناسب مکانیکی و پردازش نور محیط را نمی‌گیرد. این مجموعه فاقد الگوریتم تشخیص و تأیید سامانه پزشکی است و عملکرد نهایی به مدار و نرم‌افزار میزبان وابسته است.
