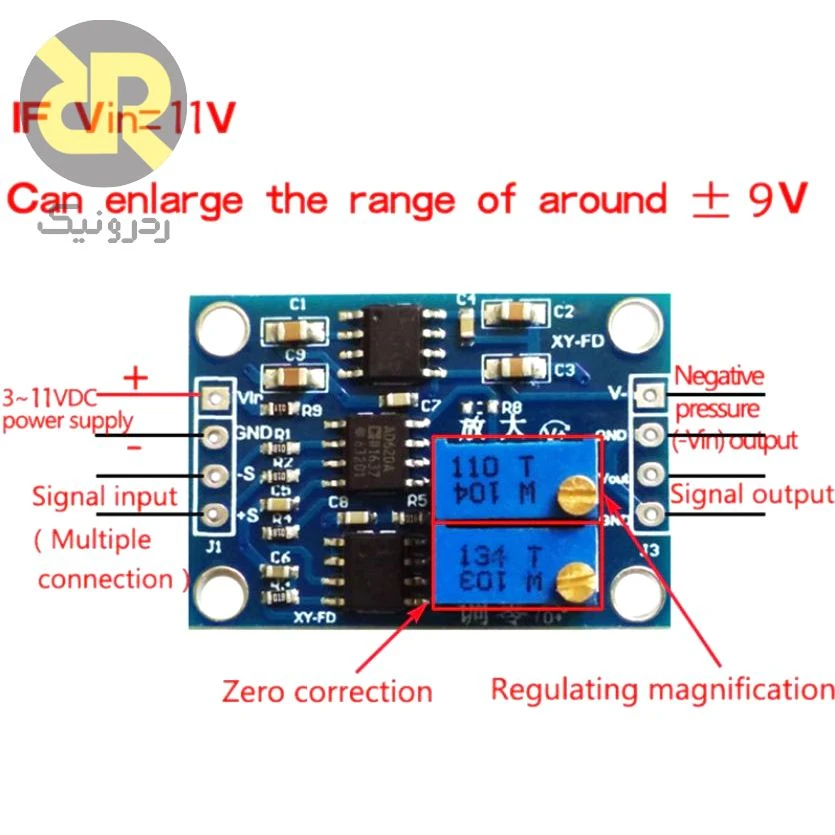

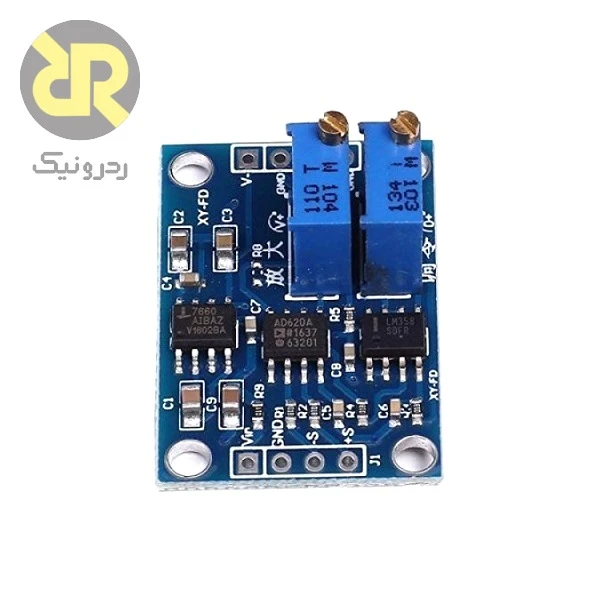

این محصول ماژول مبتنی بر AD620 است. مشخصات زیر مرجع خود تقویت‌کننده‌اند و ویژگی‌های تغذیه و بهره کل برد باید از مدار همین موجودی استخراج شوند. AD620 تقویت‌کننده ابزار دقیق برای دریافت اختلاف ولتاژ کوچک از حسگرها و منابع سیگنال است. بهره آن با یک مقاومت خارجی تنظیم می‌شود و خروجی آن آنالوگ است. این قطعه حسگر ECG یا EMG نیست؛ در یک زنجیره اندازه‌گیری می‌تواند نقش تقویت‌کننده سیگنال را بر عهده بگیرد.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| نوع | تقویت‌کننده ابزار دقیق |
| خروجی | آنالوگ |
| تنظیم بهره | با یک مقاومت خارجی؛ محدوده تراشه ۱ تا ۱۰۰۰۰ |
| نویز ولتاژ ورودی | ۹ nV/√Hz در ۱ kHz، طبق شرایط دیتاشیت |
| پهنای باند | ۱۲۰ kHz در بهره ۱۰۰؛ وابسته به بهره |
| تغذیه و بهره برد | وابسته به مدار نسخه موجودی؛ تأیید نشده |
نحوه کار و نوع خروجی
در AD620 مقدار مقاومت تعیین بهره باید با نیاز مدار انتخاب شود. مشخصه پهنای باند ۱۲۰ کیلوهرتز مربوط به بهره ۱۰۰ است و در تمام تنظیمات بهره ثابت نمی‌ماند. مشخصات آفست و رانش درجه‌های مختلف نیز یکسان نیستند. در رابط یک پل مقاومتی، سیگنال تفاضلی و ولتاژ حالت مشترک را جداگانه محاسبه کنید. ممکن است اختلاف ولتاژ کوچک باشد ولی هر دو ورودی در سطح ولتاژی خارج از محدوده مجاز قرار بگیرند. پایه مرجع برای تعیین سطح خروجی به اتصال درست نیاز دارد؛ اتصال آن به زمین یا یک مرجع دیگر باید با تک‌منبع یا دومنبع بودن مدار سازگار باشد.
این تقویت‌کننده اختلاف ولتاژ دو ورودی را تقویت می‌کند و مؤلفه مشترک دو ورودی را تا حد مشخص‌شده در دیتاشیت کاهش می‌دهد. مقدار بهره باید با دامنه سیگنال ورودی، ولتاژ مرجع و دامنه مجاز خروجی سازگار باشد. عدد نویز در یک فرکانس یا پهنای باند مشخص، به‌تنهایی خطای کل سامانه را بیان نمی‌کند. خروجی آنالوگ برای ثبت دیجیتال باید به ADC مناسب متصل شود.
کاربردها
کاربردهای سازنده شامل ترازو، دریافت داده، رابط مبدل‌ها، ECG و ابزار دقیق پزشکی، کنترل فرایند و تجهیزات قابل‌حمل است. انتخاب آن برای مدار پل مقاومتی باید با دامنه حالت مشترک و منبع تغذیه سازگار باشد.
نکات اتصال، نصب و محدودیت‌ها
تعیین پکیج و درجه موجودی از روی کد کامل لازم است. عبارت «گین قابل تنظیم» برای برد آماده تنها پس از بررسی مقاومت‌ها و مدار تغذیه همان برد به محدوده عددی تبدیل می‌شود.
در طراحی، محدوده ولتاژ حالت مشترک ورودی و فاصله خروجی از ریل‌های تغذیه را بررسی کنید. افزایش بهره می‌تواند دامنه ورودی قابل دریافت و پهنای باند را محدود کند. مقاومت تعیین بهره، مسیر برگشت جریان بایاس و خازن‌های بای‌پس باید مطابق مدار کاربردی انتخاب شوند. تقویت سیگنال زیستی با این قطعه به معنی فراهم‌شدن ایزولاسیون یا تأیید سامانه برای اتصال به بدن نیست.
