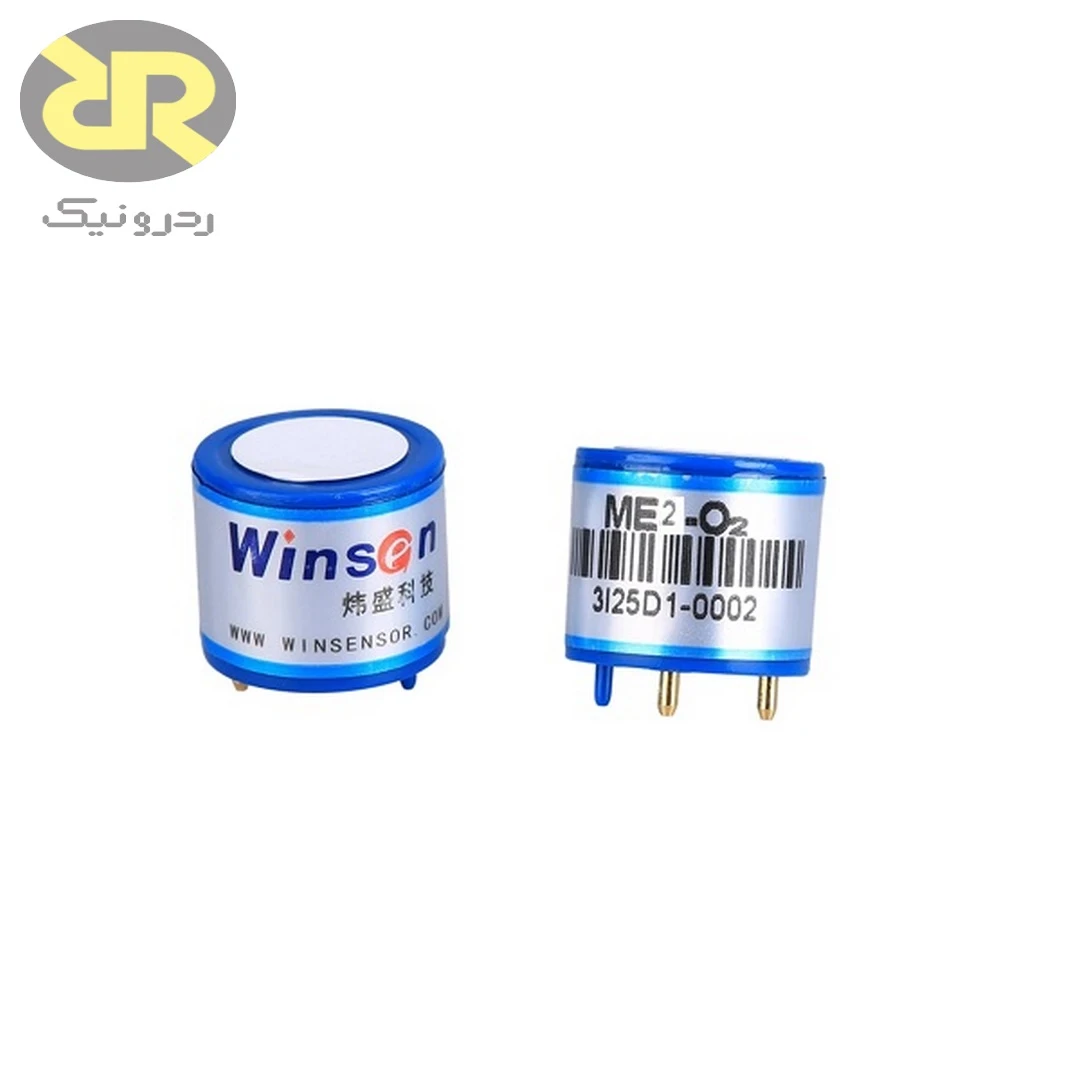

ME2-O2-Φ20 حسگر الکتروشیمیایی Winsen برای اندازه‌گیری غلظت اکسیژن در گاز است. خروجی این حسگر جریان الکتریکی متناسب با غلظت اکسیژن است و برای دریافت عدد دیجیتال به مدار خارجی نیاز دارد. این محصول سنجش اکسیژن محیط را انجام می‌دهد و حسگر اشباع اکسیژن خون یا SpO₂ نیست.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| گاز هدف | اکسیژن O₂ |
| محدوده مرجع | ۰ تا ۲۵ درصد حجمی |
| خروجی در هوای معمول | ۰٫۱ تا ۰٫۳ میلی‌آمپر، طبق شرایط معرفی سازنده |
| زمان پاسخ T90 | حداکثر ۱۵ ثانیه |
| بار پیشنهادی | ۱۰۰ اهم |
| تکرارپذیری | کمتر از ۲٪ مقدار خروجی؛ معادل خطای کلی نیست |
| فشار محیط مرجع | فشار معمول جو ±۱۰٪ |
| عمر مورد انتظار | ۲ سال، وابسته به شرایط استفاده |
نحوه کار و نوع خروجی
واکنش الکتروشیمیایی در سلول، جریان خروجی ایجاد می‌کند. مدار اندازه‌گیری این جریان را به مقدار قابل خواندن تبدیل می‌کند و پس از تعیین آفست و کالیبراسیون، غلظت گاز محاسبه می‌شود. عبارت «۰٫۱ تا ۰٫۳ میلی‌آمپر» بازه جریان در هوای مرجع است و نباید به‌عنوان حساسیت بر واحد درصد بدون تبدیل و شرایط ذکر شود. در مشخصات مرجع، زمان پاسخ T90 زمان رسیدن به ۹۰ درصد تغییر نهایی است و نباید با زمان پاسخ کامل یا نرخ نمونه‌برداری ADC برابر شود. تکرارپذیری کمتر از دو درصد خروجی نیز تمام خطاهای کالیبراسیون، فشار و فرسودگی را شامل نمی‌شود. محدوده حداکثر آشکارسازی با محدوده اندازه‌گیری توصیه‌شده یکی نیست. هنگام مقایسه حسگرهای اکسیژن، عمر سلول، نوع خروجی و شرایط مرجع را در کنار محدوده درصد حجمی بررسی کنید. اعداد این صفحه درباره نسخه مرجع Φ20 هستند و تا تطبیق موجودی، مشخصات هر نسخه ME2-O2 تلقی نمی‌شوند.
کاربردها
کاربردهای اعلام‌شده سازنده شامل صنعت، معدن و حفاظت محیط است. استفاده در محیط درمانی یا دستگاه تنفسی به‌طور خودکار از قرارگرفتن محصول در دسته بیومدیکال نتیجه نمی‌شود و نیازمند مستندات کاربرد مشخص است.
نکات اتصال، نصب و محدودیت‌ها
شرایط فشار، دما، رطوبت و مدار بار با مستندات مرجع تطبیق داده شوند. افت عملکرد سلول در گذر زمان و نیاز به بررسی کالیبراسیون در طراحی لحاظ شود. خروجی جریان نباید مستقیم مانند یک خروجی ولتاژ استاندارد به ورودی دلخواه وصل شود. برای آلارم یا کاربرد حیاتی، قابلیت سامانه کامل باید جداگانه احراز شود. این حسگر ارتباطی با روش نوری پالس‌اکسیمتری ندارد و هیچ دقت SpO₂ به آن نسبت داده نمی‌شود.
