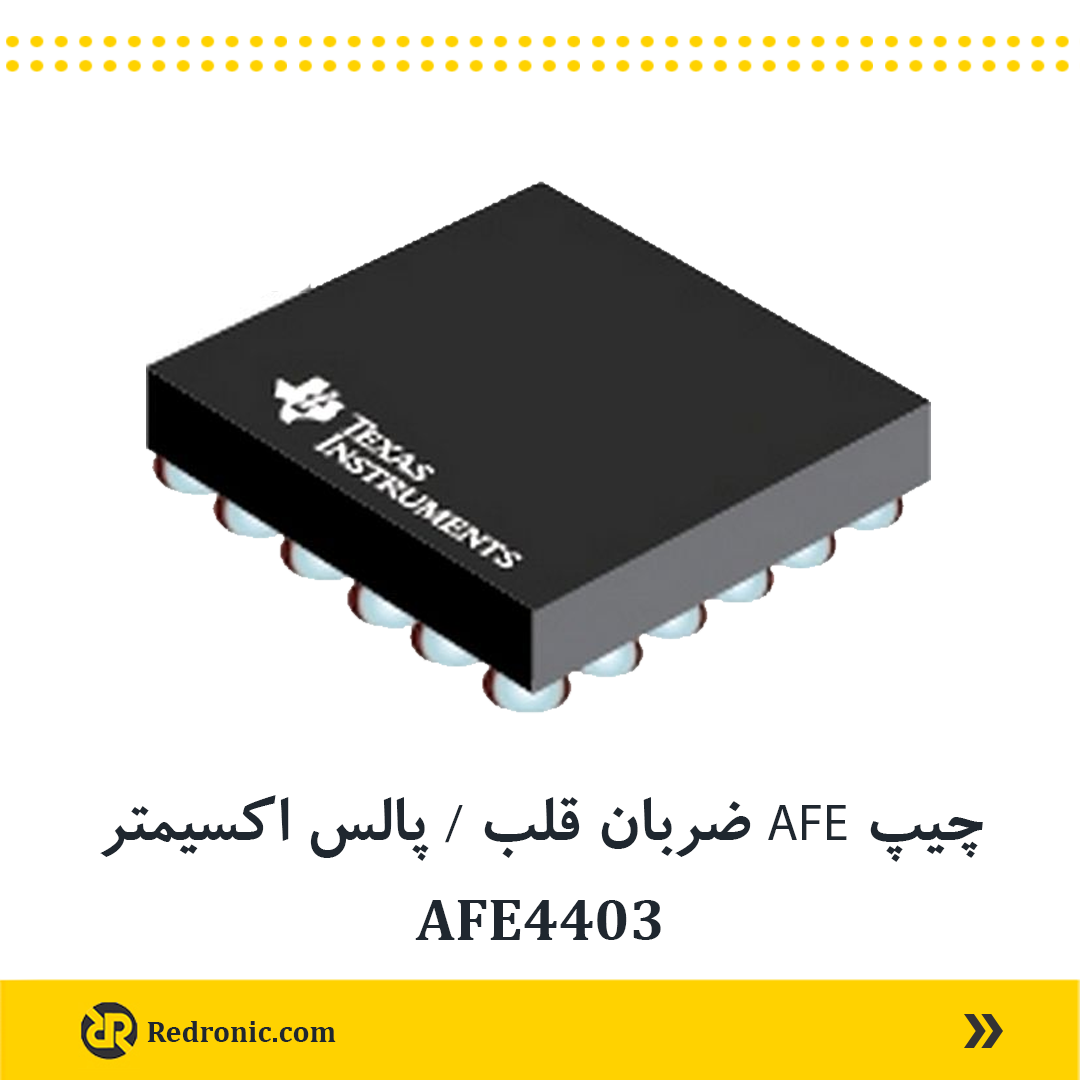

AFE4403 آی‌سی جبهه جلویی نوری برای طراحی سامانه‌های پایش ضربان و پالس‌اکسیمتری است. درایور LED، مسیر دریافت فوتودیود و کنترل زمان‌بندی در این قطعه گردآوری شده‌اند. LED و فوتودیود بخشی از مدار خارجی هستند و این آی‌سی به‌تنهایی حسگر انگشتی یا دستگاه اندازه‌گیری کامل نیست.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| نوع | جبهه جلویی نوری با اجزای اپتیکی خارجی |
| رابط | SPI |
| قالب داده | ۲۲ بیت |
| فرستنده | درایور LED قابل تنظیم |
| گیرنده | تبدیل جریان فوتودیود و پردازش سیگنال |
| نور محیط | فازهای اندازه‌گیری و جبران مطابق پیکربندی |
| کارکرد میزبان | پیکربندی و پردازش داده‌های دریافت‌شده |
نحوه کار و نوع خروجی
درایور اصلی برای دو LED طراحی شده و گزینه پشتیبانی LED سوم نیز در دیتاشیت آمده است. بهره تبدیل جریان به ولتاژ و زمان روشن‌بودن LED قابل تنظیم‌اند. صرفاً «دو طول موج» توصیف کامل امکانات این مدل نیست. برای راه‌اندازی، ابتدا مدار و تنظیمات فرستنده و گیرنده را در یک شرایط نوری معلوم بررسی کنید. تغییر زمان روشن‌بودن LED یا بهره دریافت، دامنه نمونه‌ها را تغییر می‌دهد؛ داده حالت‌های متفاوت بدون توجه به تنظیمات قابل مقایسه نیست. خطای مسیر نوری یا کابل با خطای الگوریتم محاسبه نتیجه یکسان نیست.

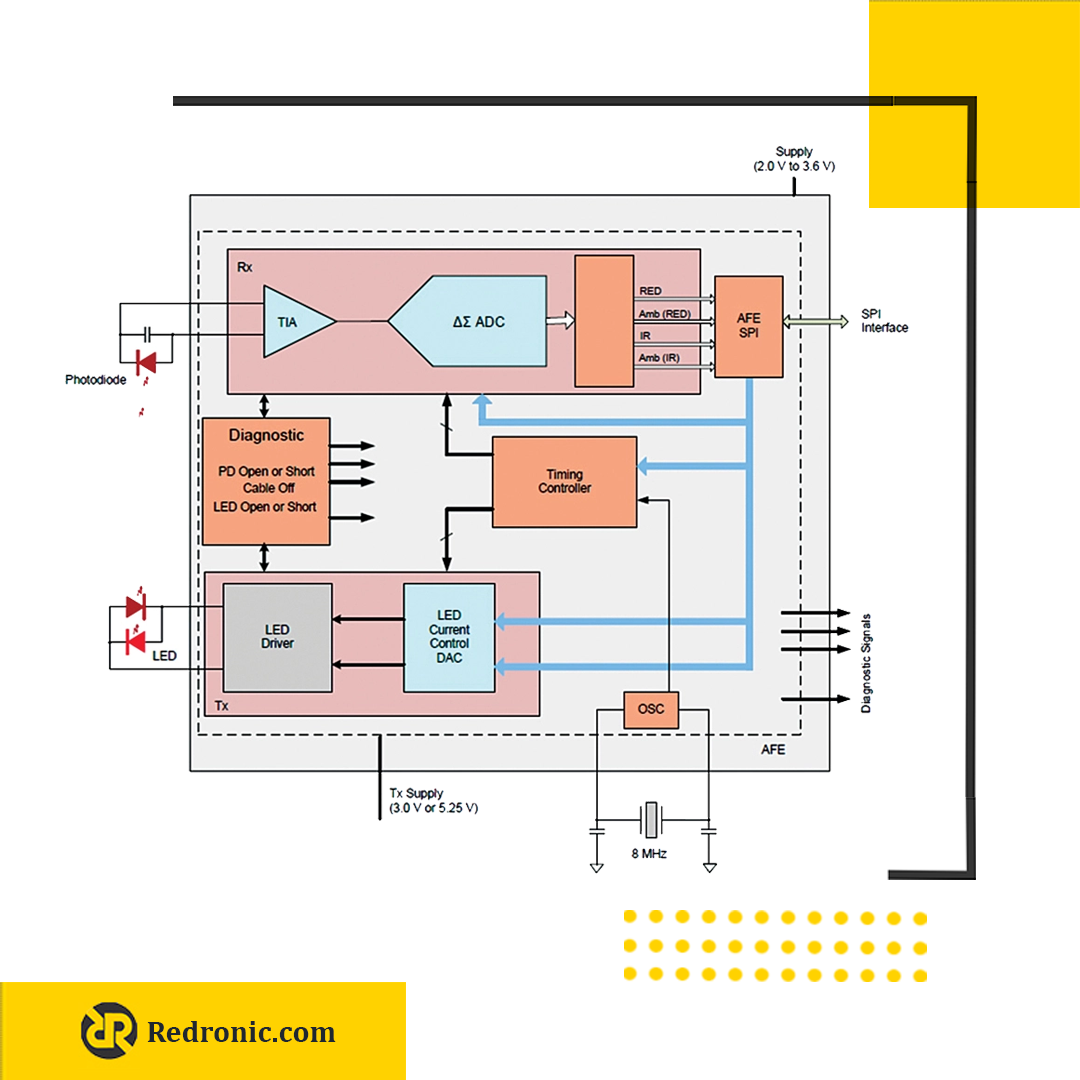

این جبهه جلویی، زمان‌بندی روشن‌شدن LED و نمونه‌برداری از فوتودیود را هماهنگ می‌کند. جریان نوری دریافتی در مسیر آنالوگ آماده و سپس به داده دیجیتال تبدیل می‌شود. LED و گیرنده نوری خارجی باید متناسب با کاربرد انتخاب شوند؛ نام آی‌سی طول موج نور را تعیین نمی‌کند. داده‌ها برای پردازش به میزبان منتقل می‌شوند و محاسبه ضربان یا اشباع اکسیژن به نرم‌افزار و طراحی کامل مسیر نوری وابسته است.
کاربردها
کاربردهای مستند شامل طراحی پایش نوری ضربان و پالس‌اکسیمتری است. کاربردهای فوتومتری باید با نوع فرستنده، گیرنده و دامنه سیگنال تطبیق داده شوند.
نکات اتصال، نصب و محدودیت‌ها
طول موج قرمز، سبز یا مادون قرمز از LED خارجی تعیین می‌شود. مشخصات پکیج و پایه‌ها با کد سفارش موجودی تطبیق داده شوند.
جریان LED، بهره گیرنده و زمان نمونه‌برداری را طوری انتخاب کنید که سیگنال به اشباع نرسد. نور محیط و نشت مستقیم نور از LED به گیرنده باید در طراحی مکانیکی و مدار دریافت بررسی شوند. دامنه دینامیکی مسیر دریافت و تعداد بیت داده با خطای اندازه‌گیری SpO₂ متفاوت‌اند و هرکدام در شرایط آزمون خود بررسی می‌شوند. تغذیه فرستنده، گیرنده و رابط را با محدوده‌های جداگانه دیتاشیت تطبیق دهید؛ مشخصات یک برد ارزیابی را به خود آی‌سی یا بردهای دیگر تعمیم ندهید.
