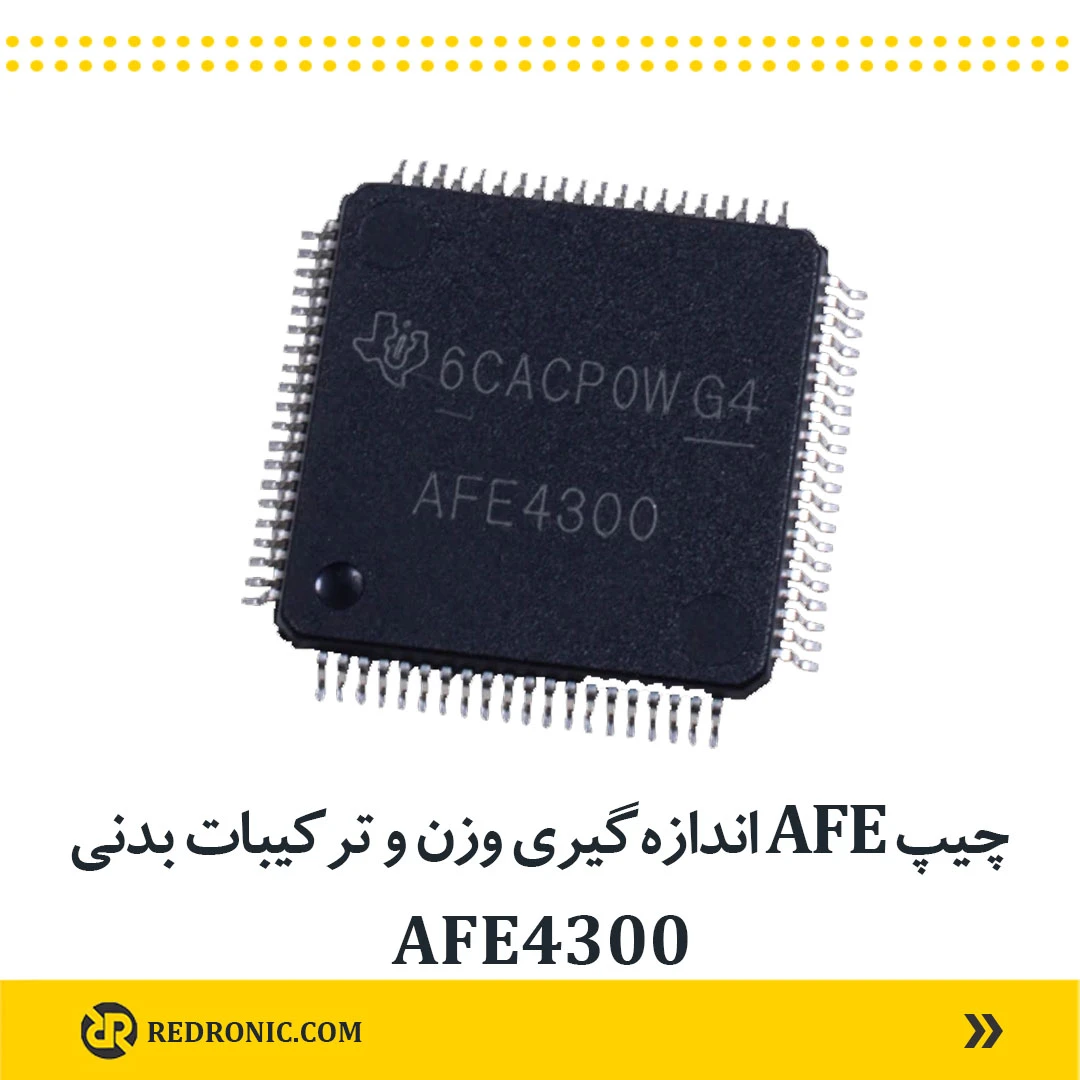

AFE4300 جبهه جلویی مجتمع برای طراحی سامانه وزن‌کشی و دریافت امپدانس زیستی است. این آی‌سی دو زنجیره مجزا دارد که از یک ADC مشترک استفاده می‌کنند. وزن، امپدانس و درصد چربی بدن سه مفهوم متفاوت‌اند؛ دریافت داده امپدانس به‌تنهایی مقدار چربی یا وضعیت متابولیسم را تعیین نمی‌کند.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| مسیرها | وزن‌کشی و امپدانس زیستی |
| ADC | ۱۶ بیت، تا ۸۶۰ SPS؛ مشترک بین زنجیره‌ها |
| تغذیه | ۲ تا ۳٫۶ ولت |
| دمای مشخص‌شده | ۰ تا ۷۰ درجه سانتی‌گراد |
| مسیر وزن | پشتیبانی تا ۴ ورودی لودسل |
| تحریک لودسل | ۱٫۷ ولت داخلی برای اندازه‌گیری نسبتی |
| مسیر امپدانس | تولید تحریک سینوسی و دریافت پاسخ |
| نویز امپدانس | ۰٫۱ اهم RMS در پهنای باند ۲ هرتز، طبق دیتاشیت |
نحوه کار و نوع خروجی
در مسیر وزن، خروجی پل لودسل تقویت و تبدیل می‌شود. در مسیر امپدانس، تحریک سینوسی به مسیر آزمون اعمال و پاسخ اندازه‌گیری می‌شود. به دلیل استفاده مشترک از ADC، زمان‌بندی خواندن هر مسیر باید در نرم‌افزار مشخص باشد. عدد نویز ۰٫۱ اهم RMS در پهنای باند دو هرتز، محدوده اندازه‌گیری یا خطای درصد چربی بدن نیست. در این آی‌سی، تحریک ۱٫۷ ولتی مربوط به مسیر لودسل است و نباید به تحریک الکترودهای امپدانس زیستی تعمیم داده شود. پشتیبانی از چند ورودی، جای طراحی مدار سوئیچ‌کردن و زمان‌بندی مناسب را نمی‌گیرد. کالیبراسیون وزن و کالیبراسیون مسیر امپدانس باید جداگانه مدیریت شوند. برای برآورد ترکیب بدن، داده اندازه‌گیری با مدل محاسباتی و شرایط آزمون ترکیب می‌شود؛ به همین دلیل عبارت «خطای پایین چربی بدن» را نمی‌توان از نویز امپدانس تراشه نتیجه گرفت. مقایسه محصول باید بر اساس امکانات دو زنجیره و معماری سامانه انجام شود، نه یک عدد بازه امپدانس بدون سند.
کاربردها
سازنده ترازوهای دارای اندازه‌گیری ترکیب بدن را کاربرد این قطعه معرفی می‌کند. تبدیل امپدانس به برآورد ترکیب بدن به الگوریتم، اطلاعات ورودی و ارزیابی جداگانه وابسته است. محصول به‌تنهایی تحلیلگر پزشکی کامل نیست.
نکات اتصال، نصب و محدودیت‌ها
آرایش تحریک و دریافت الکترودها، مدار مرجع و کالیبراسیون مسیر وزن و امپدانس باید مطابق راهنمای سازنده طراحی شوند. زنجیره لودسل با زنجیره زیستی اشتباه نشود. دامنه قابل اندازه‌گیری امپدانس باید با تحریک، بهره مسیر دریافت و کالیبراسیون مدار انتخابی مشخص شود؛ یک عدد بازه بدون شرایط مدار برای انتخاب سامانه کافی نیست. نیاز ایمنی مدار متصل به بدن باید در سطح سامانه حل شود. نرخ ADC با نرخ خروجی معتبر هر دو مسیر یکسان فرض نشود.
