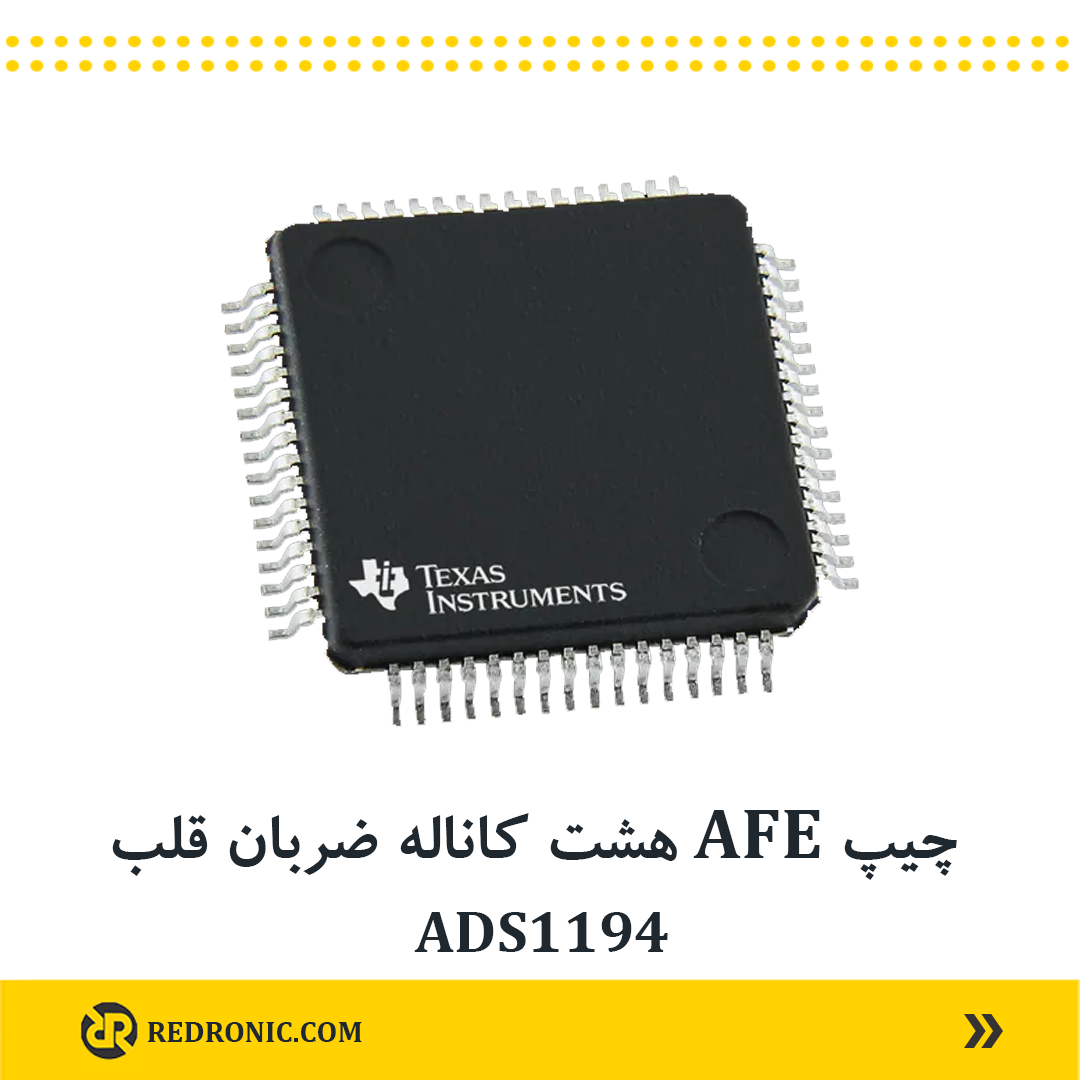

ADS1194 آی‌سی جبهه جلویی دیجیتال برای دریافت سیگنال‌های زیستی از جمله ECG است. این مدل 4 کانال اندازه‌گیری و داده 16 بیتی دارد. ترکیب مسیر دریافت و تبدیل در یک قطعه، ارتباط مدار حسگری با پردازنده را ساده‌تر می‌کند، اما تفسیر سیگنال در سامانه میزبان انجام می‌شود.
ویژگی‌ها و مشخصات فنی
| مشخصه | مقدار یا توضیح |
|---|---|
| کارکرد | جبهه جلویی دریافت سیگنال زیستی |
| کانال اندازه‌گیری | 4 |
| وضوح داده ADC | 16 بیت؛ معادل دقت بالینی نیست |
| رابط | SPI |
| نرخ داده | ۱۲۵ SPS تا ۸ kSPS، مطابق تنظیمات مجاز |
| آماده‌سازی ورودی | PGA داخلی |
| اجزای خارجی | الکترود، حفاظت ورودی، تغذیه و میزبان |
نحوه کار و نوع خروجی

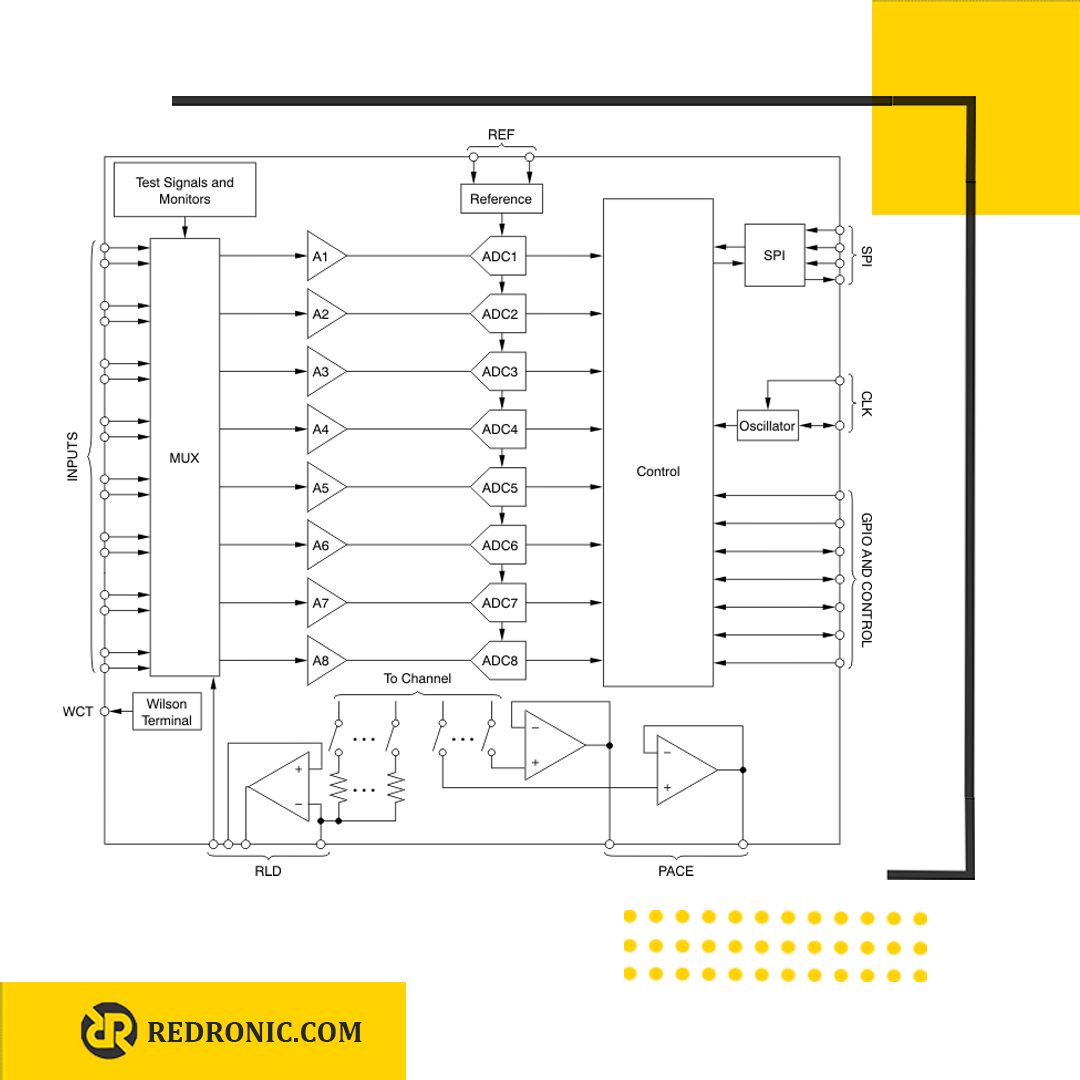

این مدل چهار کانال دارد؛ دیتاشیت مشترک خانواده ADS1194/6/8 قابلیت مدل‌های شش و هشت‌کاناله را نیز شرح می‌دهد. ویژگی‌های مختص آن مدل‌ها نباید به ADS1194 نسبت داده شوند. در طراحی اتصال دیجیتال، زمان آماده‌شدن داده و ترتیب خواندن کانال‌ها باید با حالت کاری هماهنگ باشند. نرخ ارسال پردازنده با نرخ تبدیل خود قطعه یکسان نیست. الگوریتم میزبان باید کیفیت اتصال و اعتبار نمونه را همراه شکل موج بررسی کند؛ داده دیجیتال بدون این شرایط نباید به‌عنوان نتیجه تشخیصی معرفی شود.
ورودی‌های زیستی کوچک پس از آماده‌سازی در مسیر آنالوگ به نمونه‌های دیجیتال تبدیل می‌شوند. پردازنده میزبان تنظیمات و داده‌ها را از رابط سریال مدیریت می‌کند. تعداد کانال‌های اندازه‌گیری با تعداد لیدهای یک دستگاه ECG یکسان نیست؛ تعداد لیدهای قابل استخراج به آرایش الکترودها و معماری سامانه وابسته است. تعداد بیت خروجی نیز نباید معادل دقت بالینی یا تعداد بیت مؤثر معرفی شود.
کاربردها
کاربرد مستند این مدل، طراحی تجهیزات دریافت ECG و پایش سیگنال زیستی است. برای سامانه قابل‌حمل یا پوشیدنی باید تعداد کانال، پهنای باند، نرخ داده و مصرف در کنار یکدیگر انتخاب شوند. کیفیت ثبت و تحلیل نهایی به الکترود، مدار و نرم‌افزار کامل وابسته است.
نکات اتصال، نصب و محدودیت‌ها
کد پکیج و پایه‌های مدل موجودی با دیتاشیت تطبیق داده شوند. تعداد بیت ADC نباید جای خطای سامانه یا کیفیت سیگنال واقعی در تصمیم خرید قرار گیرد.
انتخاب بهره، نرخ داده و فیلتر باید با دامنه و پهنای باند سیگنال سازگار باشد. مسیر ورودی‌های حساس را از منابع نویز دیجیتال جدا کنید و مدار حفاظت، مرجع و تغذیه را مطابق راهنمای سازنده طراحی کنید. وضعیت اتصال الکترود و داده‌های آزمون داخلی برای ارزیابی مسیر دریافت مفیدند، اما جای بررسی کیفیت سیگنال واقعی را نمی‌گیرند. الزامات ایمنی مدار متصل به بدن در سطح سامانه بررسی می‌شوند.
